Modes à distance
Mode Mark Series
On utilise le mode Mark Series avec un récepteur DigiTrak Mark II, Mark III, Mark IV ou Mark V. La
visualisation à distance repère automatiquement quel récepteur est en cours d'utilisation et affiche l'écran
correspondant.
Après avoir lancé le mode Mark Series, vous devez confirmer que le canal télémétrie sur la visualisation à
distance correspond à celui du récepteur. Les mêmes unités de mesure de profondeur et d'assiette
longitudinale que celles qui sont réglées sur le récepteur s'affichent sur la visualisation à distance.
NOTE : Le récepteur SE est utilisé avec la visualisation à distance MFD/FSD en mode Mark Series si
la visualisation à distance ne dispose pas du logiciel mis à jour avec l'option mode récepteur
SE. Les écrans Mark IV/V s'affichent.
Ecrans d'affichage principal (Mark II, III, IV, et V)
Lorsqu'on utilise un récepteur Mark II ou Mark III, l'écran des données indiqué ci-dessous s'affiche. La
profondeur/distance indiquée pour l'un ou l'autre système pourra ne pas être la profondeur réelle; il pourra
s'agir de la distance inclinée. Pour garantir la précision des relevés de profondeur, le récepteur doit être
placé directement au-dessus de la tête de forage ou sur le point d'alignement avant (voir le manuel
d'utilisation fourni avec votre système de localisation DCI).
Assiette longitudinale
de l'émetteur
Assiette latérale de
l'émetteur
Indicateur de guidage
à distance 2D
NOTE : Si vous utilisez un récepteur Mark II, le type de récepteur sélectionné restera MK3.
Le mesureur mise à jour télémétrie n'est pas activé quand la visualisation à distance est en mode Mark
Series. Les mises à jour provenant de l'émetteur sont indiquées par le point clignotant au centre de
l'horloge, comme indiqué sur l'écran d'affichage principal Mark IV/V représenté ci-dessous. Le point
clignote à intervalles de 2 secondes environ. En l'absence de données de télémétrie, le point n'apparaît
pas et aucune donnée d'émetteur n'est affichée.
24

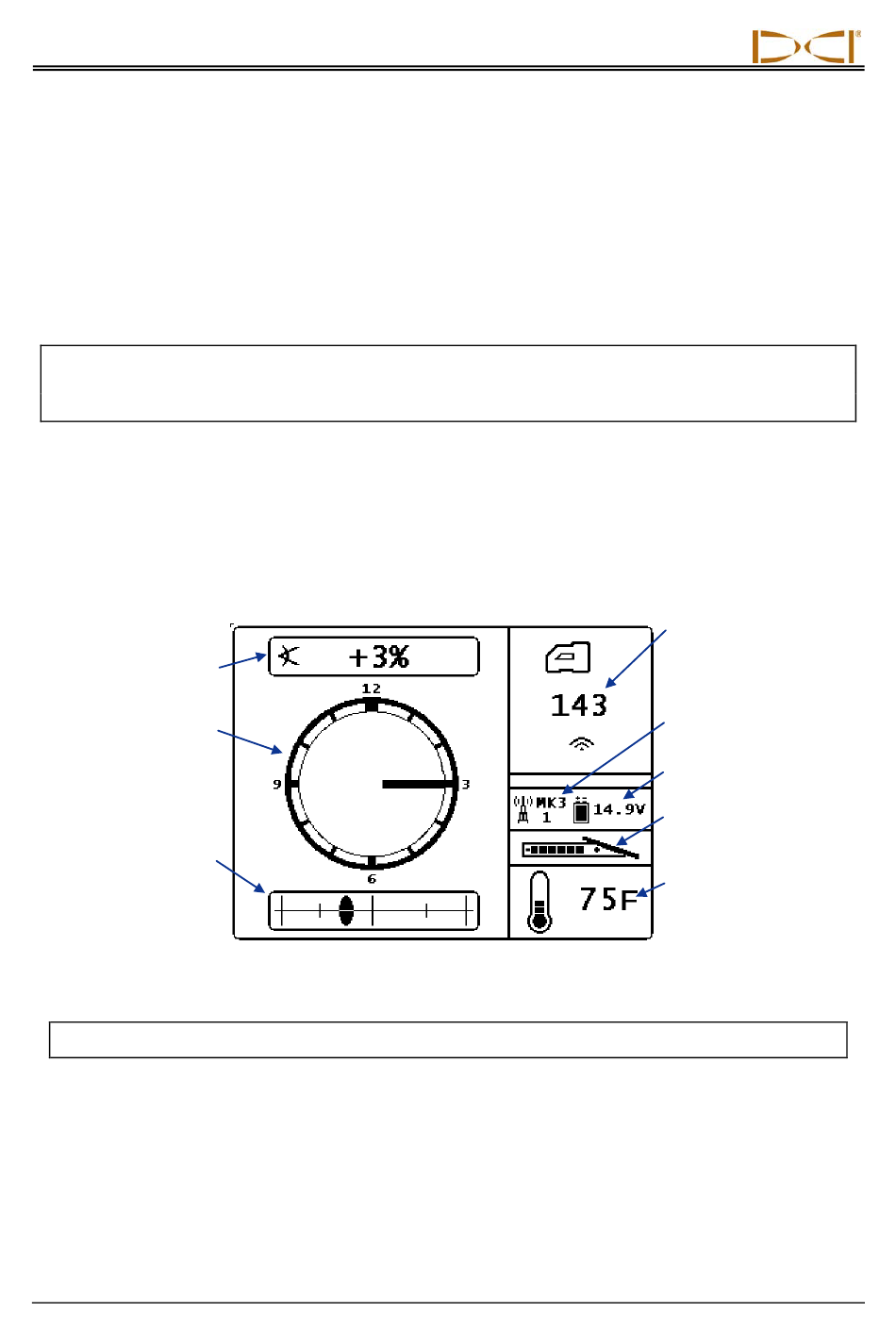

Ecran d'affichage principal DigiTrak Mark II/III
Profondeur/Distance entre
récepteur et émetteur
(Les unités sont les mêmes
que sur le récepteur)
Type de récepteur avec
le canal télémétrie
Etat des batteries à distance
Etat batterie de
l'émetteur
Température de
l'émetteur
