SB 30
Connexions et commandes

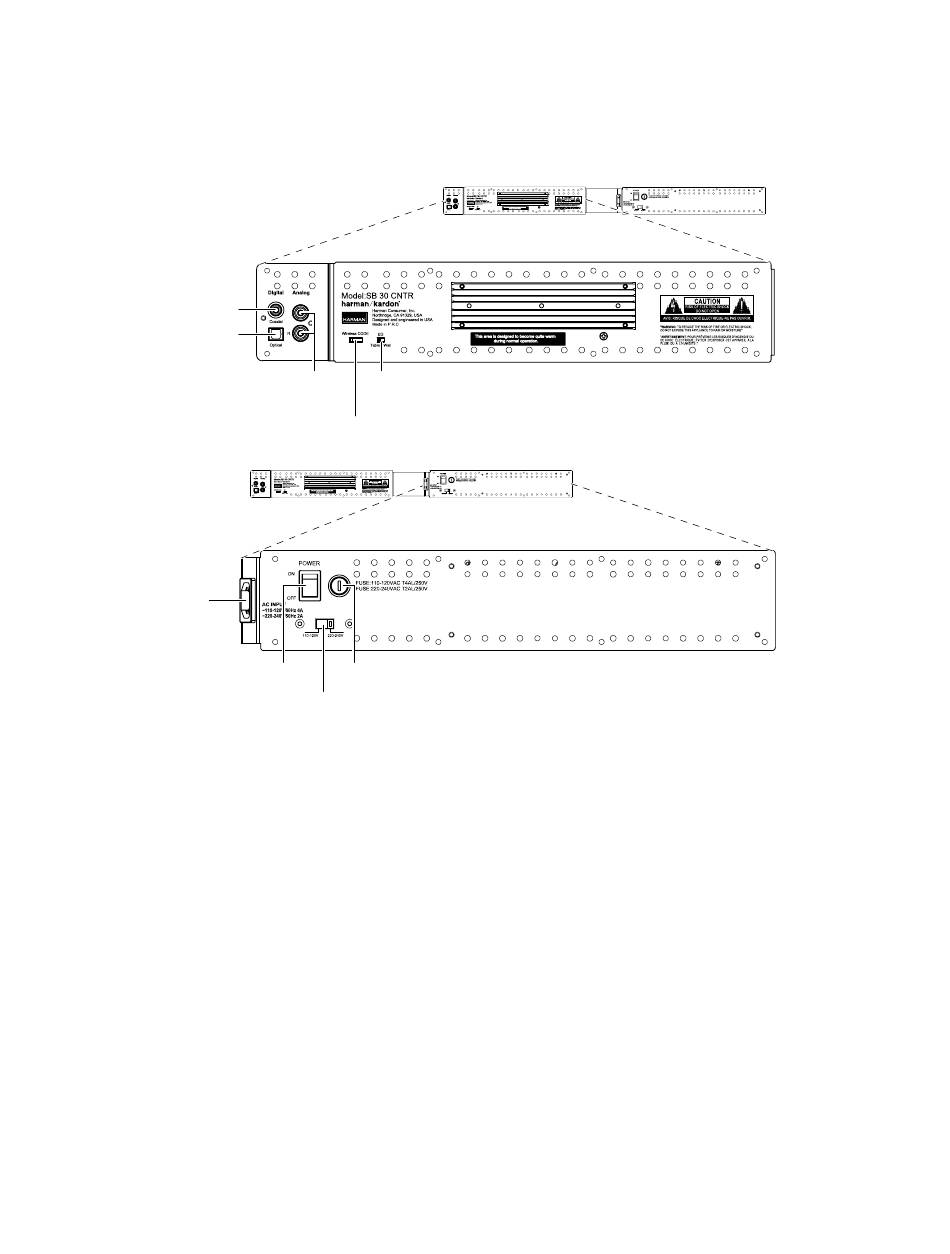

Commandes et connecteurs du panneau arrière de la barre de son
Connecteur d'entrée
numérique coaxiale
Connecteur d'entrée
numérique optique
Prise d'alimentation
Connecteur d'entrée numérique coaxiale : Si votre téléviseur, lecteur CD, tuner câble
/ satellite dispose d'une sortie numérique coaxiale, utilisez un câble audio numérique
coaxial (non fourni) pour le connecter ici.
Connecteur d'entrée numérique optique : Si votre téléviseur, lecteur CD, tuner câble
/ satellite dispose d'une sortie numérique optique, utilisez le câble audio numérique
optique fourni pour le connecter ici.
Connecteurs d'entrée analogique : Utilisez le câble audio stéréo fourni pour connecter
les sorties stéréo analogiques de votre téléviseur, lecteur CD, tuner câble / satellite ici.
REMARQUE : Vous pouvez connecter trois sources différentes composantes aux trois
connecteurs d'entrée. Pour plus d'informations, reportez-vous à Connexions de source ,
à la page 8.
Commutateur du code sans fil : Ce commutateur sélectionne parmi quatre différents
canaux sans fil le signal pour le subwoofer sans fil.
IMPORTANT : assurez-vous de régler le commutateur de codes de commande à
distance du subwoofer sur le même canal que celui défini pour la barre de son.
Reportez-vous à la section Commutateurs de codes de commande à distance ,
page 10, pour plus d'informations.
Commutateur d'égaliseur : ce commutateur permet d'ajuster les graves de la barre de
son, qu'elle soit installée sur un meuble ou au mur. Si vous montez la barre de son sur un
mur à l'aide des supports de fixation murale, réglez ce commutateur en position murale
(« Wall ») pour bénéficier d'une sonorité des graves des plus naturelles. Si vous posez
la barre de son sur un meuble, réglez le commutateur d'égaliseur en position meuble («
Table ») pour bénéficier d'une sonorité des graves des plus naturelles.
Prise d'alimentation : Branchez le cordon d'alimentation fourni ici. Pour plus
d'informations, reportez-vous à Connections à l'alimentation , à la page 9.
4
Input
Input
L
1 2 3 4
Connecteurs d'entrée
Commutateur
analogique
d'égaliseur
Commutateur de
codes de commande à
distance
Input
Input
L
1 2 3 4
Commutateur
Porte-fusible CA
d'alimentation
Sélecteur de
tension
Input
Input
L
1 2 3 4
ATTENTION : Avant de brancher le cordon d'alimentation, assurez-vous que le
sélecteur de tension (voir ci-dessous) est sur la bonne tension secteur locale. Pour
plus d'informations, reportez-vous à Connections à l'alimentation , à la page 9.
Interrupteur d'alimentation : Mettez ce commutateur sur la position "oN" pour mettre
la barre de son en mode veille. En fonctionnement normal, ce commutateur doit rester
dans la position "oN". Pour plus d'informations, reportez-vous à Allumer et éteindre la
barre de son , à la page 10.
Sélecteur de tension : Ce commutateur est réglé en l'usine sur la tension secteur
appropriée à la région où la barre de son est expédiée. Pour plus d'informations, reportez-
vous à Sélecteur de tension , à la page 8.
Porte-fusible CA : La SB 30 CNTR usine est équipée en usine d'un fusible T4AL/250V
CA (fonctionnement en 110 - 120V CA) ou un fusible T2AL/250V CA (fonctionnement en
220 - 240V CA). Si jamais le fusible saute :
1. Débranchez le cordon d'alimentation de la barre de la prise secteur et attendez que
le témoin d'alimentation s'éteigne avant de continuer.
2. Utilisez un tournevis pour ouvrir le porte-fusible.
3. Retirez le fusible grillé.
4. Remplacez le fusible par un fusible identique : T4AL/250V CA (fonctionnement en
110 - 120V CA) ; T2AL/250V CA (fonctionnement en 220 - 240V CA).
ATTENTION : POUR UNE PROTECTION PERMANANTE CONTRE TOUT INCENDIE,
REMPLACEZ LE FUSIBLE UNIQUEMENT AVEC LE MEME TYPE ET LE MEME CALIBRE.
Connexions et commandes
