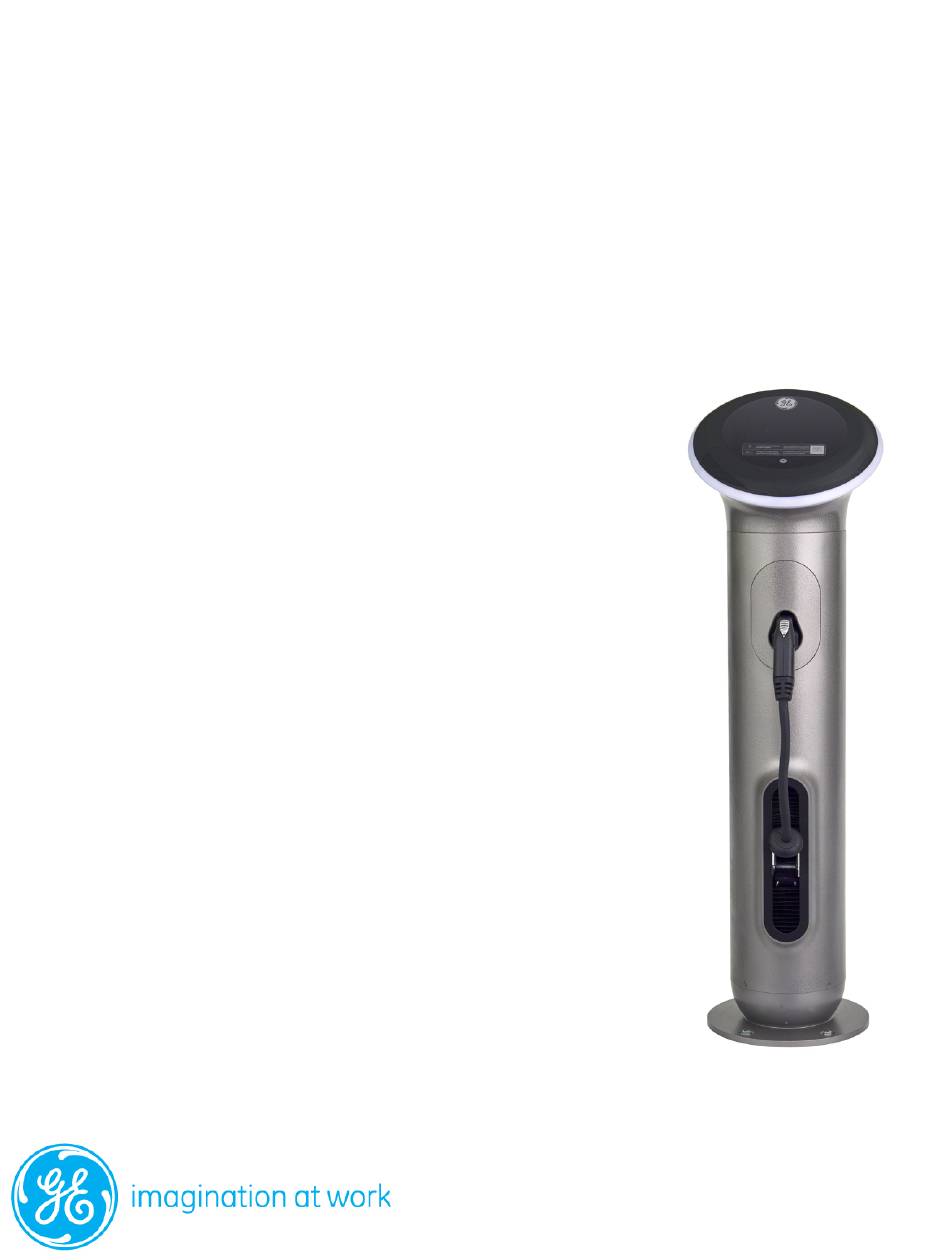

  • Page 1 GE Energy Chargeur d'EVSE WattStation sur socle de GE Manuel d'installation...
  • Page 2: Table Des Matières

    Manuel d'installation du poste WattStation sur socle Table des matières Publications ..........................................3 Introduction..........................................4 Directives de sécurité importantes ................................5 Sécurité et conformité ....................................5 Exigences de la FCC ......................................6 Directives de mise à la terre ..................................7 Directives d'installation ....................................7 Avant l'installation.......................................7 Exigences de sécurité .....................................7 Aperçu et spécifications de l'installation .............................7...
  • Page 3: Publications

    Manuel d'installation du poste WattStation sur socle 1 Publications Documents de référence No. de réf. Titre DEH -41580 Guide d'utilisation du poste WattStation sur socle DEH -41581 Guide de mappage des registres MODBUS du poste WattStation sur socle GE Energy ©2012 GE Company Tous droits réservés...
  • Page 4: Introduction

    Manuel d'installation du poste WattStation sur socle 2 Introduction GE désire vous remercier d'avoir choisi notre produit EVSE (Appareillage de recharge de véhicules électriques). Nous somme engagés à être le fournisseur privilégié du monde des chargeurs de VE en procurant des produits de haute qualité ainsi que les meilleurs documents et le meilleur soutien des produits disponibles dans l'industrie.
  • Page 5: Directives De Sécurité Importantes

    Manuel d'installation du poste WattStation sur socle 3 Directives de sécurité importantes 3.1 Sécurité et conformité attentivement et consulter un entrepreneur autorisé, un électricien autorisé ou un expert formé sur l'installation afin de vous assurer de la conformité aux codes du bâtiment locaux,...
  • Page 6: Exigences De La Fcc

    Manuel d'installation du poste WattStation sur socle MISE EN GARDE - Cet appareil est conçu uniquement - Ne pas utiliser ce produit si le cordon pour la recharge de véhicule ne d'alimentation flexible ou le câble du VE nécessitant pas d'aération pendant est endommagé...
  • Page 7: Directives De Mise À La Terre

    Il doit être acheminé avec les conducteurs de circuit et connecté à la barre ou au fil de mise à la terre de l'équipement du ESVE. L'installateur et l'acheteur, et non GE, ont la responsabilité des connexions au ESVE et doivent se conformer à tous les codes et règlements électriques applicables.
  • Page 8: Exigences Pour L'installation

    Un disjoncteur de 40 A en amont, situé sur le tableau de commande ou au centre de charge doit être utilisé. L'appareil EVSE de poste WattStation de GE est doté d'une protection par GFCI intégrée; ne pas ajouter de protection par GFCI en aval du EVSE.
  • Page 9: Outils D'installation Et D'entretien

    Manuel d'installation du poste WattStation sur socle 8 Outils d'installation et d'entretien 8.1 Outils d'installation Type Caracté ristique s Tournevis à lame plate 3/16 po ou ¼ po Douille/cliquet Grosseur de douille : M5 Marteau perforateur électrique Outil à dénuder, marteau, clé et boulons d'ancrage* Tableau 2 * Utiliser des boulons d'ancrage hexagonaux à...
  • Page 10: Procédure D'installation

    Manuel d'installation du poste WattStation sur socle 10 Procédure d'installation Étape 1 : Déballer soigneusement l'emballage et s'assurer que les articles suivants sont présents : Unité EVSE de poste WattStation sur socle Clé pour la porte d'accès au poste WattStation Manuel d'installation Guide MODBUS Carte d'activation Gabarit de montage Étape 2 : Lors de l'enlèvement du EVSE de l'emballage,...
  • Page 11 Manuel d'installation du poste WattStation sur socle Étape 6 : Utiliser le gabarit fourni pour les 4 trous. Consulter la Figure 2. Le gabarit doit être enlevé après avoir déterminé les trous. Figure – 2 Étape 7 : À l'aide d'un marteau perforateur et d'une mèche à...
  • Page 12 Manuel d'installation du poste WattStation sur socle Étape 1 1 : Insérer l'écrou à égalité de la partie supérieure de l'ancrage à manchon Étape 1 2 : Insérer l'ancrage à manchon dans la plaque d'appui du ESVE puis dans le trou de la base de béton jusqu'à...
  • Page 13 Manuel d'installation du poste WattStation sur socle Vue après l'installation Figure - 7 GE Energy ©2012 GE Company Tous droits réservés...
  • Page 14 à la cosse de mise à la terre de l'équipement dans le chargeur. Les connexions du EVSE relèvent de l'installateur et de l'acheteur, et non de GE, et ces connexions doivent être conformes à tous les codes et règlements électriques applicables.
  • Page 15 Manuel d'installation du poste WattStation sur socle Étape 1 8 : Connecter L1 et L2 à PDB – Bloc de distribution d'alimentation et au câble de mise à la terre à la cosse de mise à la terre tel que montré à la Figure 10.
  • Page 16: Communication

    Manuel d'installation du poste WattStation sur socle 11 Communication GE recommande que les clients qui prévoient utiliser le poste WattStationTM sur socle de GE avec l'option cellulaire et qui désirent s'assurer de recevoir une couverture adéquate doivent effectuer un essai sur site avec un tiers, puisque la performance cellulaire est considérablement dépendante des facteurs...
  • Page 17: Mise À Niveau De Durastation Tm

    à la surface du lit de béton. 4. Utiliser le gabarit du poste WattStation sur socle fourni dans l'emballage afin de déterminer et de percer un nouvel ensemble de 4 trous (consulter l'étape 6 de la section 10 de ce manuel).
  • Page 18: Garantie Limitée Pour Le Poste Wattstation

    Lorsque GE détermine que le produit matériel de la garantie pour ce produit de matériel sont limitées doit être retourné à GE, retournez le matériel et incluez aux modalités établies dans cette garantie limitée avec chaque article retourné (i) une copie de la facture et sont limitées pat er soumises aux exclusions et...
  • Page 19 ET LES RECOURS ÉTABLIS CI-DESSUS SONT EXCLUSIFS le logo « GE » y étant apposé. Cette garantie ne ET REMPLACENT TOUTE AUTRE GARANTIE, RECOURS s'applique pas à tout produit matériel ou logiciel autre ET CONDITIONS FAITS DE FAÇON ORALE, ÉCRITE,...
  • Page 20 Les renseignements fournis sont sujets à des changements sans préavis. Veuillez vérifier tous les détails auprès de GE. Toutes les valeurs sont des valeurs de conception ou types telles que mesurés dans des conditions de laboratoire et GE ne donne aucune garantie, implicite ou expresse, que cette performance sera obtenue dans les conditions de l'utilisateur final.
