INSTRUCTION
De montage et d'exploitation du dispositif d'attelage à boule
Désignation
de borne selon
Connexion des câbles
la norme
ISO
PN
Pour indicateurs de direction
1
L
gauche
2
+
Feux de brouillard arrière
3
31
Au poids du véhicule
Pour indicateurs de direction
4
R
droite
5
58R
Feux de circulation droites
6
54
Pour feux de freinage
7
58L
Feux de circulation gauches
M12x120mm
C
M12x40mm
M12x1,25x40mm
Le dispositif d'attelage à boule est conçu pour être monté dans la voiture:
MITSUBISHI PAJERO SPORT, produit à partir de 1998, numéro de catalogue
Z29 et est utilisé pour tirer des remorques du poids total 2800 kg et de la pression
totale sur la boule max 115 kg.
DE LA PART DU FABRICANT
Merci d'avoir choisi le dispositif d'attelage à boule produit par notre société. Son fiabilité a
été confirmée dans de nombreux tests et par les opinions des clients satisfaits.
Toutefois, la fiabilité des dispositifs d'attelage à boule dépend aussi d'installation et
d'exploitation correcte. Pour cette raison, nous vous demandons de lire attentivement cette
instruction de montage et de respecter les conseils.
Le dispositif d'attelage à boule doit être monté dans des emplacements prévus a ce
but par le fabricant de voiture.
M12x40mm
M12x120mm
C
A
M12x70mm
B

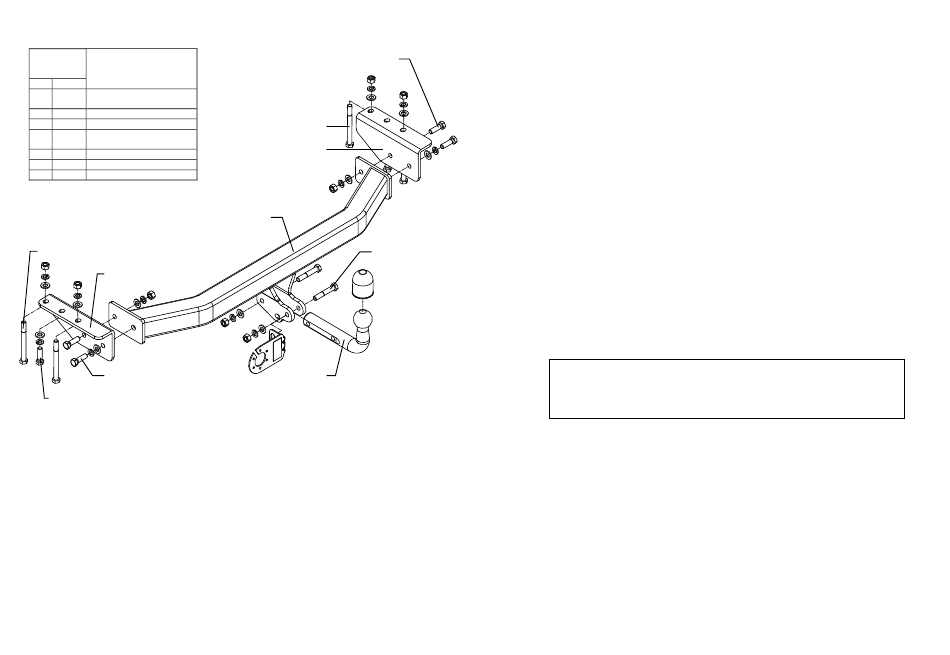

Instructions de montage
1. Démonter les anneaux de remorquage, ils ne seront plus
utilisés.
2. Placer les appuis de l'attelage (pos.C) au châssis du véhicule,
au lieu des anneaux de remorquage. Serrer à l'aide des vis de
manière lâche – voir le dessin.
3. Faire glisser l'élément de l'attelage (pos.A) entre les poignées
(pos.C) et serrer à l'aide des vis M12 x 40 mm.
4. Serrer la boule de l'attelage (pos.B) à l'aide des vis M12 x 70
mm avec la tôle sous la prise.
5. Serrer toutes les vis aux couples de serrage, comme indiqué
dans le tableau.
6. Connecter les câbles de la prise 7 – à l'installation électrique en
conformité avec les instructions d'une usine automobile
(recommandé la mise en œuvre d'une station-service
autorisée).
7. Remplir des pertes de peinture causées durant l'installation.
Couples de serrage recommandé pour les vis et les écrous 8,8:
M6 - 11 Nm
M 12 - 87 Nm
Après le montage du dispositif d'attelage à boule, il faut obtenir
l'inscription dans le certificat d'immatriculation de vehicule à la station de
contrôle technique, adéquate au domicile.
Le véhicule doit être équipé de :
- indicateurs de direction latéraux
- retroviseurs exterieurs, elles doivent couvrir au moins la largeur de
remorque
Vérifier le serrage de toute la boulonnerie après 1 000 km de traction.
La boule d'attelage doit être maintenue propre et conservée de graisse
consistente.
M 8 - 25 Nm
M 10 - 50 Nm
M 14 - 138 Nm
M16 - 210 Nm
Attention
