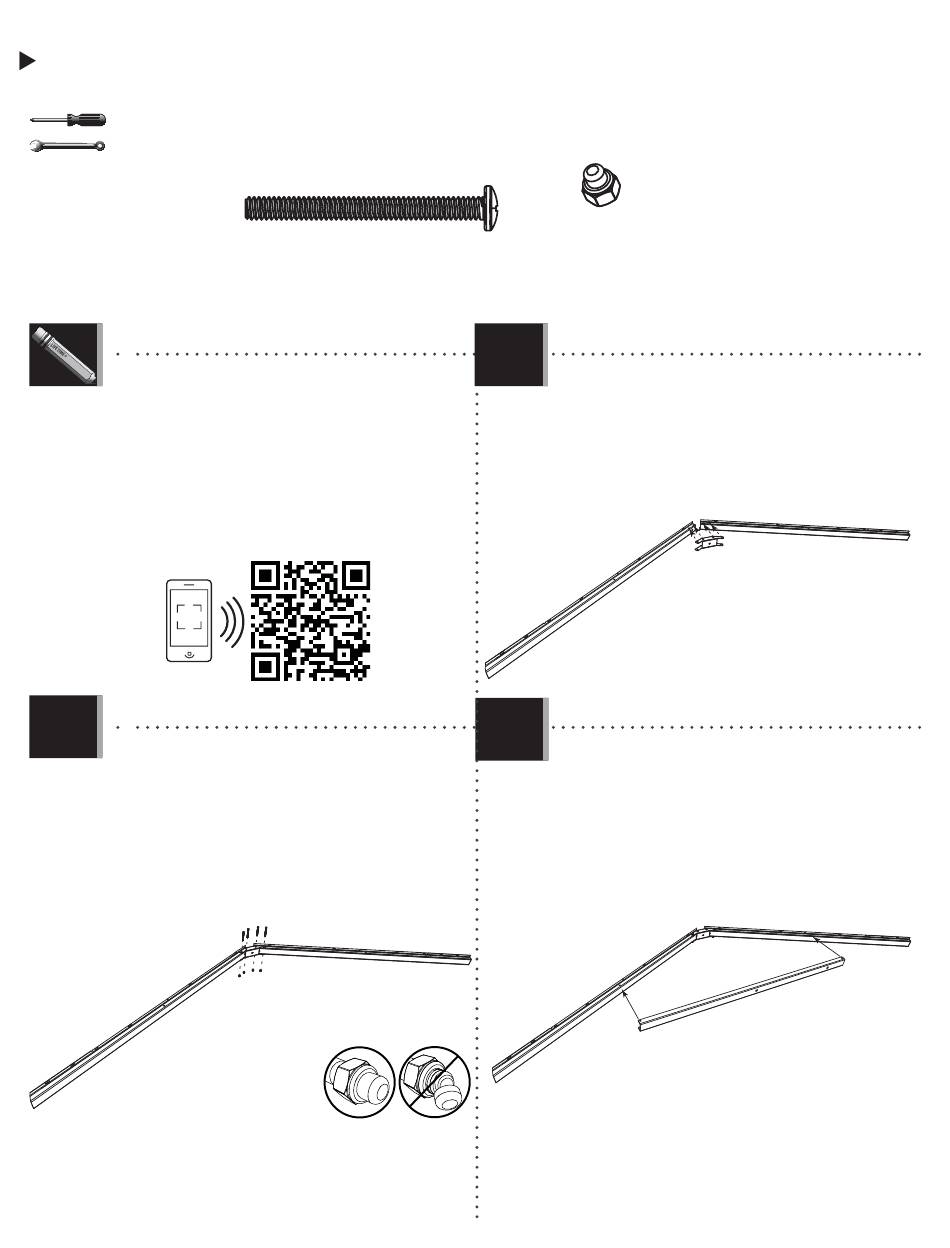

Truss Assembly - Lifetime 6405 Instructions D'assemblage

SECTION 2 (CONTINUED) /
TOOLS AND HARDWARE REQUIRED /
3/8 in/po
(10 mm)
• If you have trouble with this section, follow the code below
to view a how-to video on this section.
• Si vous avez des problèmes avec cette section, suivez le
code en bas pour voir un vidéo sur l'assemblage dans cette
section.
• Si tiene problemas con esta sección, siga el código debajo
para ver un video sobre el ensamble en esta sección.
http://go.lifetime.com/8trussassembly
2.2
• Attach the Connector using the hardware
indicated. Do not overtighten the Cap Nuts.
• Attachez le raccord (AIP) à l'aide de la quincaillerie
indiquée. Ne pas serrer excessivement les écrous à
chape.
• Sujete el connector (AIP) usando el herraje
indicado. No apriete demasiado las tuercas ciegas.
SECTION 2 (SUITE)
OUTILS ET QUINCAILLERIE REQUIS
DTK (x12)
DTK (x4)
ADK (x4)
/ SECCIÓN 2 (CONTINUACIÓN)
/ INSTRUMENTAL Y HERRAJE REQUERIDOS
ADK (x12)
2.1
• Slide a Connector (AIP) onto the ends of two Truss
Gutter Channels (DSR) as shown.
• Faites glisser un raccord (AIP) sur les extrémités
des canaux de gouttière (DSR) comme illustré.
• Deslice un connector (AIP) en los extremos de los
canalones de la cercha (DRS) como se muestra.
DSR
2.3
• Slide a Large Truss Brace (AFG) onto the Truss
Gutter Channels as shown, and align the holes.
• Faites glisser un support grand de la ferme (AFG)
sur les cannaux de gouttière comme illustré, et
alignez les trous.
• Deslice un soporte grande de la cercha (AFG) sobre
los canalones de la cercha como se muestra, y
alinee los agujeros.
12
DSR
AIP
AFG
