ExMax/RedMax - extra information ME
La notice technique "ME" contient des informations complémentaires
concernant les servomoteurs ExMax et RedMax de format "S", afin
de faciliter et optimiser les actions sur site pour le montage et la mise
en route. Elle prévient des quelques précautions à prendre à la mise
en route suivant l’influence des facteurs externes. Elle comprend
différentes instructions de montage, de raccordement sur registres,
vannes et clapets coupe-feu, et puis en complément, quelques
montages d’accessoires.
Dimension en mm
60
Rayon de
courbure
du câble
Tous les servomoteurs ExMax et RedMax sont équipés d’un bouton de réglage 10
positions, d’un bouton poussoir et une LED multicouleur pour la calibration. Ces
éléments de réglage sont situés sous les bouchons de protection. Avant de remettre
en fonctionnement, revisser les bouchons de protection. Le réglage peut s’effectuer
en ligne sous tension. Tout en conservant le niveau de protection antidéflagrant.
Cependant les bouchons de protection doivent être revisser afin de garantir l’indice
d’étanchéité IP.
Ces interventions sur ces éléments de réglage nécessite un petit tournevis. Eviter les
interventions trop musclées - pression/couple - sur les boutons de réglage, cela pourrait
entraîner des dommages irréversibles. En cas de mauvaise visibilité, il est possible
d’utiliser une lampe de poche (certifiée EEx). Le réglage du couple et de la vitesse
peut également s’effectuer avant l’installation sur site. Le réglage de la course angulaire
ne peut se faire qu’après un montage précis et avec un couple externe.
Lorsque le servomoteur est monté à l’extérieur, il doit être protégé contre une exposition
directe au soleil (chaleur et UV), à la pluie et à la neige par un capot de protection. Il doit
être alimenté immédiatement après montage afin que le système de réchauffage fonctionne,
si nécessaire. Pour des raisons de sécurité, chaque servomoteur est équipé d’un thermostat
interne, c’est pourquoi il ne peut être exposé à une température élevée, que se soit durant
l’utilisation ou bien en stockage. Autrement le thermostat pourrait se déclencher
irréversiblement.
Germany D-90579 Langenzenn, Mühlsteig 45, Gewerbegebiet V, Tel. ++49 (0)9101-90810, Fax ++49 (0)9101-908177, Email ExMax@schischek.de
Côté R
Côté L
210
E X P L O S I O N P R O O F

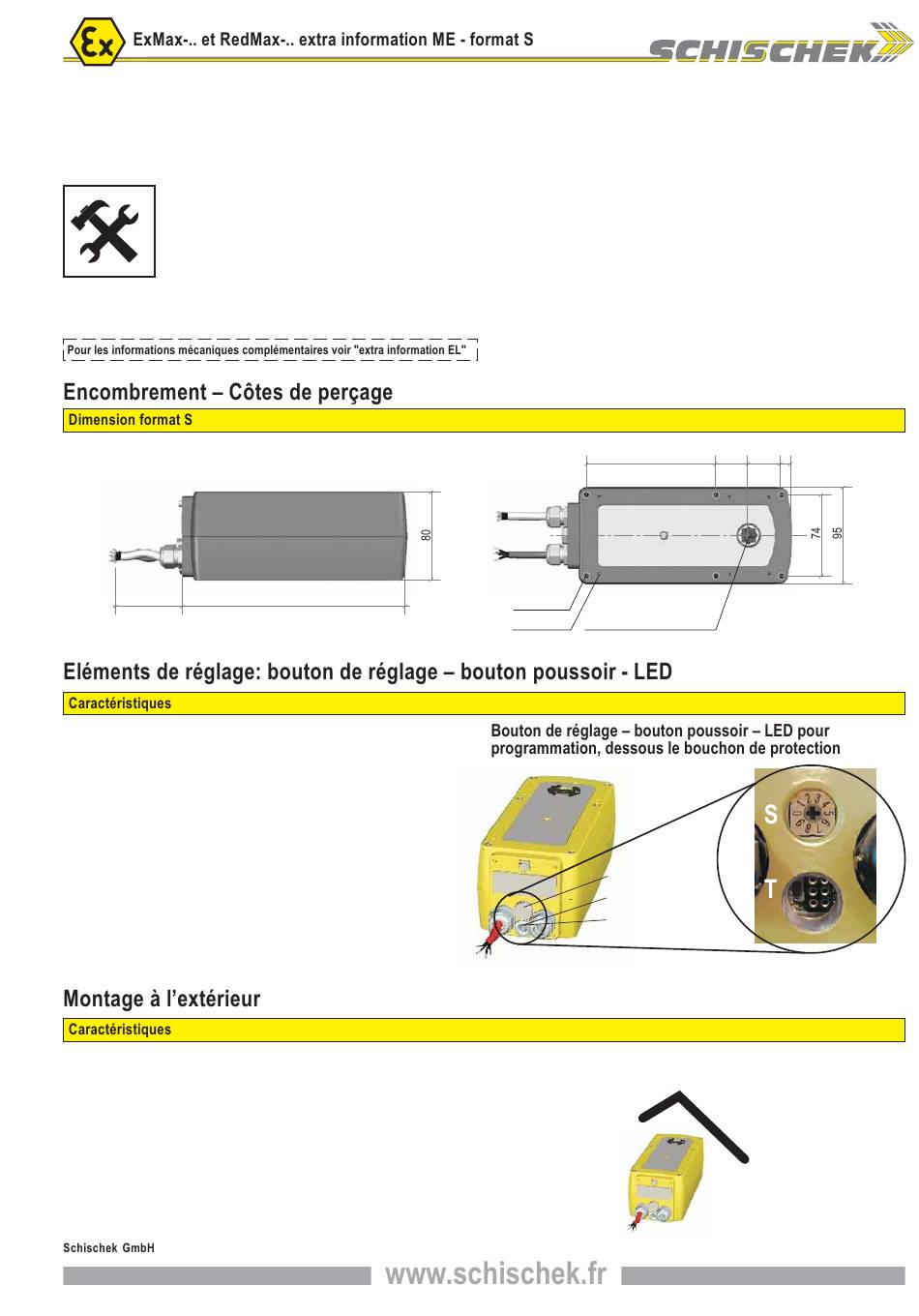

Encombrement, côtes de perçage
u
Eléments de réglage: bouton de réglage, bouton poussoir-LED
u
Montage à l’extérieur
u
Montage sur axe de registre (axe carré)
u
Montage avec noix d’adaptation (axe rond)
u
Montage sur vanne papillon et vanne à boule
u
Montage d’ExBox (RedBox), ExSwitch (RedSwitch)
u
118,5
6 x Æ 4,4
6 x M 4
double carré 12 x 12 mm
10-positions de réglage (S)
bouton poussoir (T)
3-couleurs de LED
30
30
14
RST
