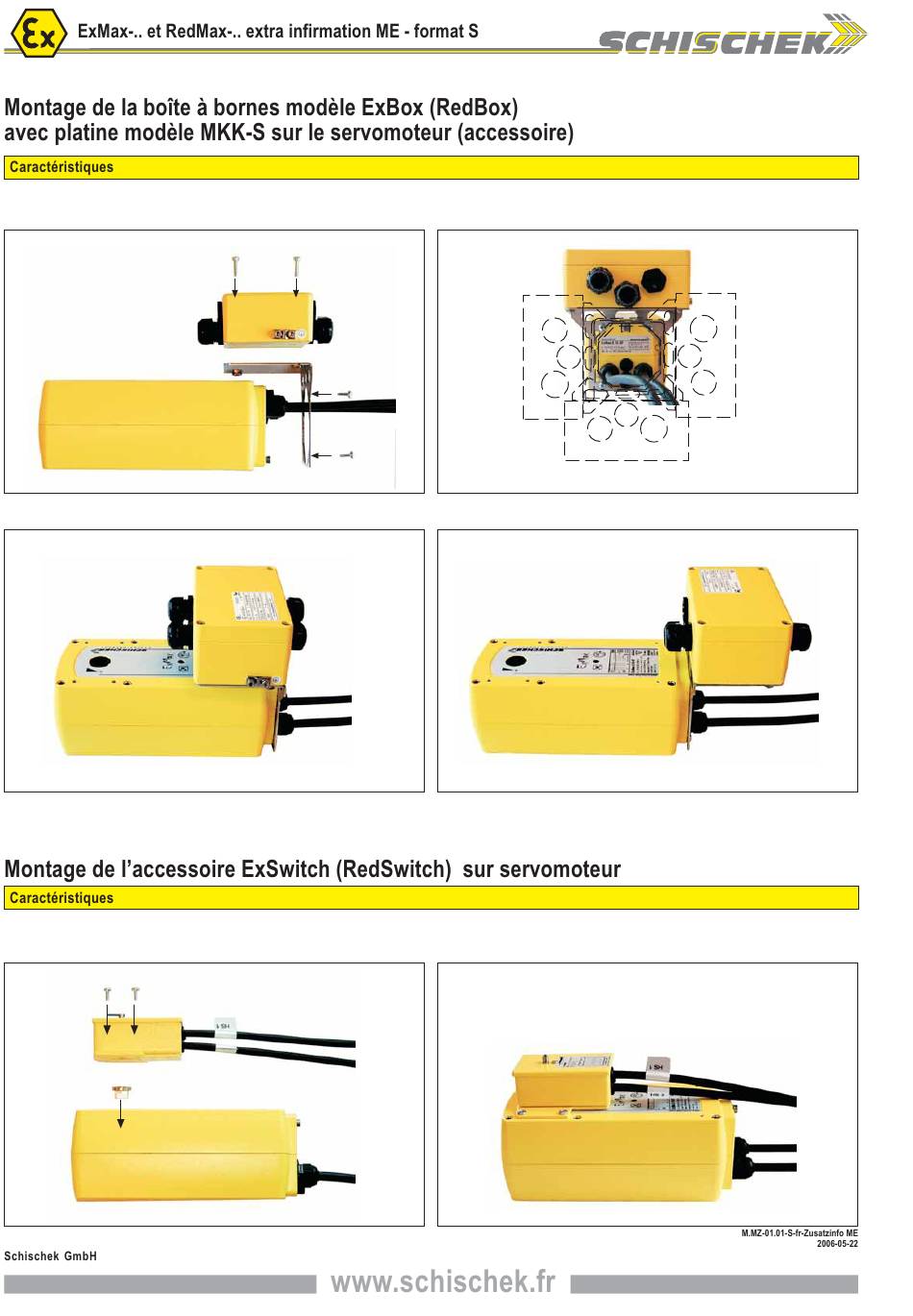

1. Visser la platine de montage MKK-S sur le servomoteur (A) puis la boîte à bornes sur
la platine (B)
3.Boîte à bornes montée sur le servomoteur
1.Mettre le raccord carré dans l’axe du servomoteur, puis monter le bloc ExSwitch (RedSwitch)
et le fixer avec 4 vis.
4 x
Germany D-90579 Langenzenn, Mühlsteig 45, Gewerbegebiet V, Tel. ++49 (0)9101-90810, Fax ++49 (0)9101-908177, Email ExMax@schischek.de
(B)
2 x
(A)
2 x
E X P L O S I O N P R O O F
2. La platine de montage MKK-S peut-être monté tous les 90°
4.Boîte à bornes montée derrière le servomoteur
2. ExMax (RedMax) avec ExSwitch (RedSwitch)
