Intesis
®
Modbus Server – Mitsubishi Electric CC
1
Description
1.1
Introduction
Le présent document décrit l'intégration des systèmes de climatisation de la série City Multi de Mitsubishi Electric
dans des dispositifs et systèmes compatibles Modbus à l'aide de la passerelle de communication Intesis Modbus
Server – contrôleur centralisé Mitsubishi Electric.
L'objectif de cette intégration est de surveiller et commander le système de climatisation Mitsubishi Electric City Multi
à distance, depuis votre centre de commande, à l'aide d'un logiciel commercial SCADA ou d'un logiciel de
surveillance quelconque comprenant un pilote maître Modbus (RTU et/ou TCP). Pour ce faire, l'Intesis se comporte
comme un serveur Modbus permettant d'exécuter des requêtes d'interrogation et d'écriture à partir de n'importe quel
dispositif maître Modbus.
Pour cette intégration, le système de climatisation Mitsubishi Electric City Multi doit être équipé d'un contrôleur
centralisé Mitsubishi Electric pour MNET (G-50A, GB-50A, AG-150A, EB-50, EW-50 ou AE200 et plus récent). Ce
contrôleur centralisé offre les signaux du système de climatisation City Multi via le protocole XML sur son port
Ethernet auquel l'Intesis accède. Chaque contrôleur centralisé Mitsubishi Electric permet d'accéder aux signaux d'un
maximum de 50 groupes d'unités intérieures City Multi, quel que soit le nombre d'unités extérieures installées. Dans
le contrôleur centralisé, l'unité de contrôle est le groupe, dont chacun peut avoir de 1 à 16 unités intérieures
associées.
Le contrôleur centralisé de MNET est proposé par Mitsubishi Electric. Chaque modèle présente des caractéristiques
différentes (certains ne comportent qu'un cache, d'autres disposent d'un clavier et d'un panneau LCD). Des
contrôleurs d'extension Mitsubishi Electric peuvent être connectés au contrôleur centralisé MNET pour étendre le
réseau à plus de 50 groupes d'unités intérieures (50 groupes supplémentaires pour chaque contrôleur d'extension).
Les contrôleurs d'extension du système MNET sont également pris en charge par la passerelle Intesis.
REMARQUE : Veuillez prendre en compte que la plupart des contrôleurs centralisés
Mitsubishi Electric requièrent une licence logicielle, la licence PC-Monitoring (SW-
!
Mon), qui doit être achetée avec le contrôleur pour que l'interface XML soit active et
puisse être utilisée par l'Intesis.
L'Intesis nécessite une configuration à l'aide de l'outil de configuration logicielle Intesis MAPS. Dans le logiciel, les
paramètres Modbus et MNET du contrôleur centralisé doivent être configurés et téléchargés vers l'Intesis.
Jusqu'à 50 groupes d'unités intérieures (1 contrôleur centralisé) ou 100 groupes d'unités intérieures (2 contrôleurs
centralisés) sont pris en charge, selon la version de la passerelle.
Le présent document suppose que l'utilisateur a une bonne maîtrise des technologies Modbus et Mitsubishi Electric
et de leurs termes techniques.
© HMS Industrial Networks S.L.U – Tous droits réservés
Ces informations peuvent être modifiées sans préavis

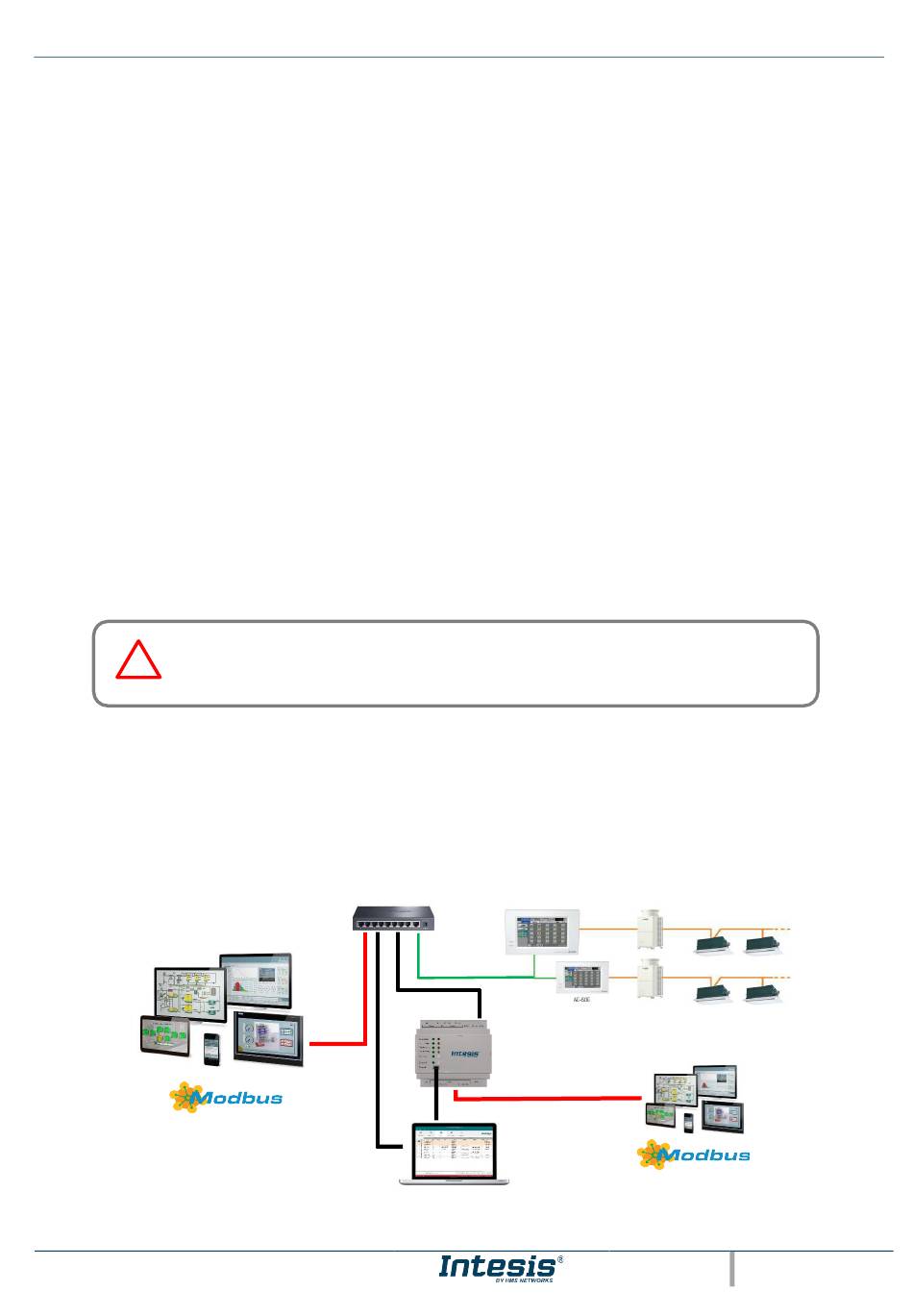

TCP Ethernet
Modbus TCP
Configurati
on USB
Configuration
Ethernet
Intégration du contrôleur centralisé Mitsubishi dans les
systèmes de commande Modbus TCP / Modbus RTU
TCP/IP XML
M-NET de Mitsubishi Electric
Modbus RTU
Manuel d'utilisation r1.3 FR
URL
https://www.intesis.com
5 / 25
