Modbus Server – Mitsubishi Electric CC
4.3
Procédure d'installation
1. Installez Intesis MAPS sur votre ordinateur portable, utilisez le programme de configuration fourni et suivez les
instructions données par l'assistant d'installation.
2. Installez l'Intesis sur le site d'installation souhaité. L'installation peut se faire sur un rail DIN ou une surface stable
qui ne vibre pas (rail DIN monté à l'intérieur d'une armoire électrique industrielle en métal reliée à la terre
recommandé).
3. En cas d'utilisation de Modbus RTU, branchez le câble de communication venant du port EIA485 de l'installation
Modbus RTU sur le port marqué Port B de l'Intesis (plus de détails à la section 3).
En cas d'utilisation de Modbus TCP, branchez le câble de communication venant du port Ethernet de
l'installation Modbus TCP sur le port marqué Port Ethernet de l'Intesis (plus de détails à la section 3).
4. Branchez le câble de communication venant du réseau du contrôleur centralisé de Mitsubishi Electric sur le port
marqué port Ethernet de l'Intesis (plus de détails à la section 3).
5. Mettez l'Intesis sous tension. La tension d'alimentation peut se situer entre 9 à 30 VCC ou seulement 24 VCA.
Faites attention à la polarité de la tension d'alimentation appliquée.
AVERTISSEMENT ! Afin d'éviter les boucles de terre qui peuvent endommager l'Intesis et/ou tout autre
équipement qui y est connecté, nous recommandons fortement :
d'utiliser des alimentations CC, flottantes ou avec la borne négative raccordée à la terre. N'utilisez
•
jamais d'alimentation électrique CC avec la borne positive raccordée à la terre.
Utilisation d'alimentations électriques CA uniquement si elles sont flottantes et qu'elles n'alimentent pas
•
d'autres dispositifs.
6. Si vous voulez effectuer la connexion à l'aide de l'IP, branchez le câble Ethernet du PC portable au port marqué
Ethernet de l'Intesis (plus de détails à la section 3).
Si vous voulez effectuer la connexion à l'aide de l'USB, branchez le câble USB du PC portable au port marqué
Console de l'Intesis (plus de détails à la section 3).
7. Ouvrez Intesis MAPS, créez un nouveau projet pour Modbus et sélectionnez le projet IMBSMIT---C000-
Template.
8. Modifiez la configuration comme souhaité, sauvegardez-la et téléchargez le fichier de configuration sur l'Intesis
comme expliqué à la section 4.1.5.
9. Consultez la section Diagnostic, activez COMMS () et vérifiez qu'il y a une activité de communication, quelques
trames TX et quelques autres trames RX. Cela signifie que la communication avec le contrôleur centralisé et les
dispositifs maîtres Modbus est correctement établie. En l'absence de communication entre l'Intesis et le
contrôleur centralisé et/ou les dispositifs Modbus, vérifiez que ces derniers sont opérationnels : contrôlez le débit
en bauds, le câble de communication utilisé pour brancher tous les dispositifs et tout autre paramètre de
communication.
© HMS Industrial Networks S.L.U – Tous droits réservés
Ces informations peuvent être modifiées sans préavis
4
4

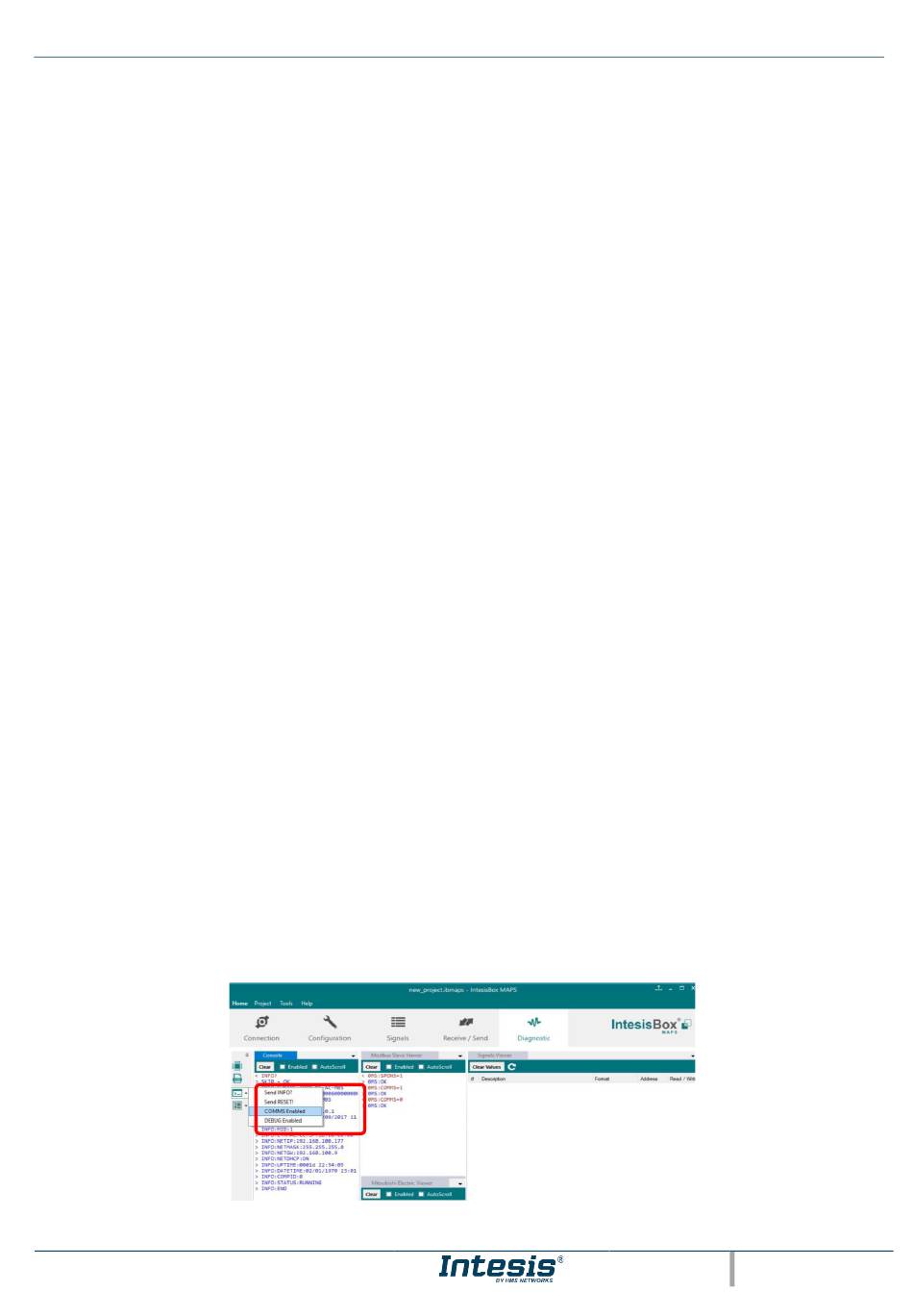

Figure
.
Activation de COMMS
Manuel d'utilisation r1.3 FR
