Redarc BCDC2420 Mode D'emploi page 11

2 INSTALLATION
ALIMENTATION ALIMENTATION
12 V OU 24 V
24 V
*Calibre des fusibles conformément
au tableau figurant en page 2
ALIMENTATION
12 V
*Calibre des fusibles conformément
au tableau figurant en page 2
Fusible*
Sélection profil de charge
Consulter la section 2.3
Batterie de
démarrage

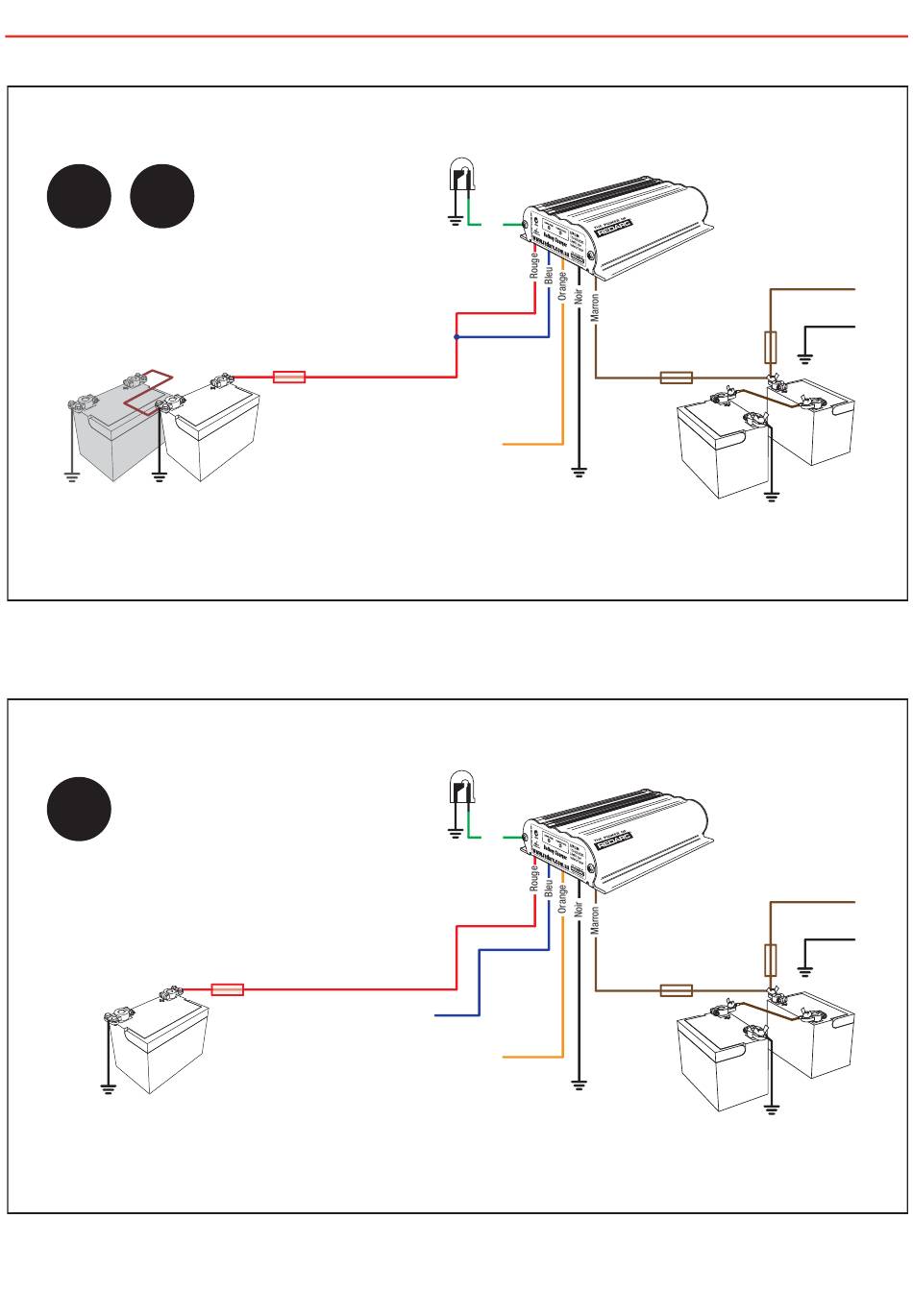

Schéma 2.8a - Confi guration standard du BCDC2420
pour une batterie de démarrage de 12 ou 24 V
Fusible*
vers l'allumage
Sélection profil de charge
Consulter la section 2.3
Batterie de
démarrage
Schéma 2.8b – Confi guration standard du BCDC2420
(-LV) pour une batterie de démarrage de 12 V
BCDC2420
LED en option
Vert
BCDC2420-LV
LED en option
Vert
du véhicule
10
Fusible de
Consommateurs
consommateur
Fusible
30 A
Batterie
de service
Fusible de
Consommateurs
consommateur
Fusible
30 A
Batterie
de service
