2 INSTALLATION
2.7 Section des câbles
Ce tableau indique les sections de câbles requises pour une longueur de câble
d'installation donnée. Toujours choisir une section de câble égale ou supérieure à
ce qui est spécifi é ci-dessous.
Numéro pièce
BCDC2420 (-LV)
2.8 Câblage
Les câbles de gros calibre du modèle BCDC2420 (-LV) supportent des courants
de crête pouvant aller jusqu'à 40 Ampères. Il est donc important d'effectuer de
bonnes connexions électriques de faible résistance qui ne se dégraderont pas au
fi l du temps. Dans le cas où le contact n'est pas bon ou pas fi able, il y a un risque
de défaillance de l'isolement des câbles, de court-circuit, ou dans le pire des
cas d'incendie. Nous préconisons de faire réaliser cette tâche par une personne
formée de manière adéquate
REDARC préconise d'utiliser une connexion sertie avec manchon prolongateur
bout à bout soudé, couverte par une gaine thermorétractable. Voir le schéma 2.8
REDARC recommande de ne pas utiliser les raccordements standards à fi ches
rouges/bleues/jaunes car ils ne sont pas adaptés au courant requis par l'appareil
ni au calibre des câbles électriques utilisés.
Le sertissage procure une bonne connexion mécanique, la soudure procure une
connexion électrique durable, et la mise en forme de la gaine thermorétractable
évite tout court-circuit / contact avec le châssis de votre véhicule.
Sertir les deux fi ls au manchon
prolongateur bout à bout en utilisant une
Longueur de câble
d'installation (m)
1 - 5
5 - 9
Sertir ici.
pince à sertir à indentations

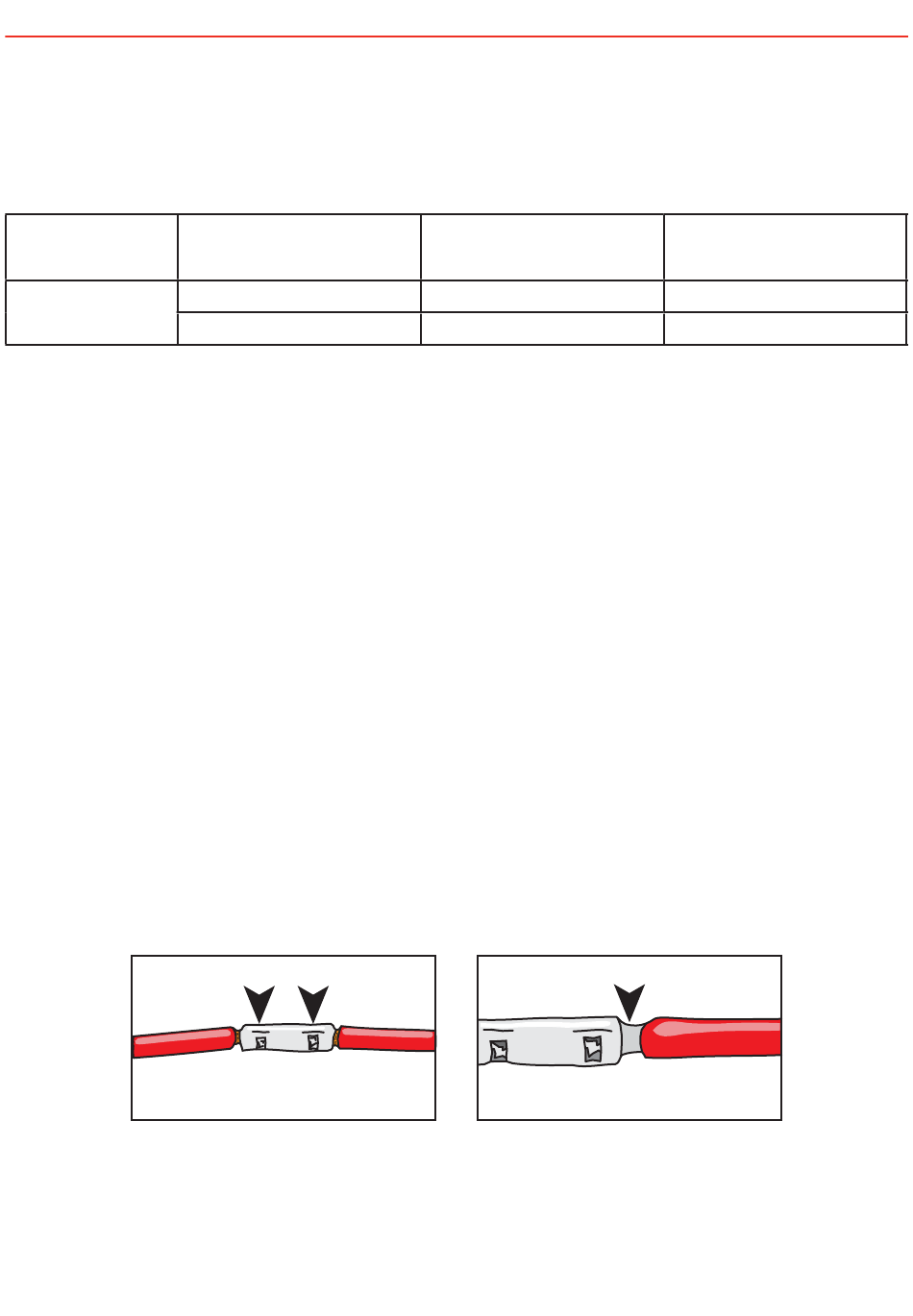

Figure 2.8 – Assurer une bonne connexion des fi ls
Section recommandée
(mm²)
13,56
20,28
Souder les deux extrémités ici.
Souder les fi ls au manchon. S'assurer
qu'une bonne connexion a été réalisée.
Maintenir la gaine thermorétractable
à l'écart, le temps que la soudure soit
terminée et ait refroidie.
9
Plus proches (BAE,
B&S, AWG)
6
4
