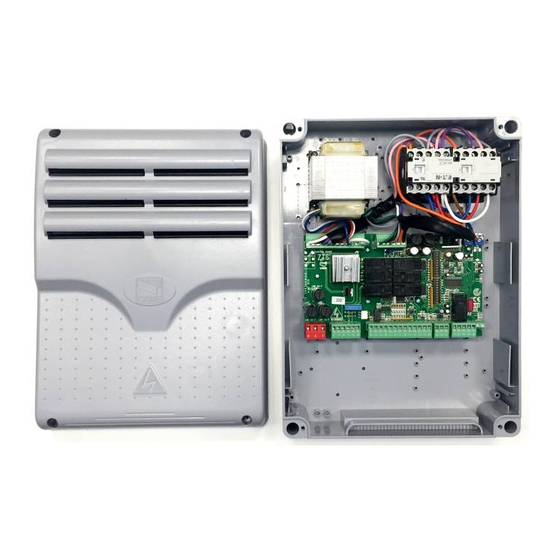

- Page 1 ARMOIRE DE COMMANDE POUR MOTORÈDUCTEURS EN 230 V - 400 V MANUEL POUR L’INSTALLATION ZT6-ZT6C Français...
- Page 2 2.1 Limites d’emploi Les tableaux de distribution ZT6-ZT6C, version avec boutons de commande et blocage de sécurité incorporés sur le tableau, ont été conçus pour commander les automatismes BK2200T utilisés lors de la manutention des portails coulissants, CBXT et CBYT lors de la manutention des portes sectionnelles, des portes coulissantes et des portes articulées.
- Page 3 5 Installation 5 .1 Contrôles préliminaires Avant de procéder à l’installation, il faut : • Vérifier si le point de fixation du tableau de commande est à l’abri des chocs, si les surfaces d’ancrage sont solides et si l’appareil est fixé...
- Page 4 5.4 Épaisseur minimale et type de câbles Longueur Câble Longueur Câble Longueur Câble Branchements Type de câble 1<10 m 10<20 m 20<30 m Ligne d’alimentation 230/400V 3F 4G 1,5mm² 4G 2,5mm² 4G 4mm² Ligne d’alimentation 230V 2F 3G 1,5mm² 3G 2,5mm² 3G 4mm²...
- Page 5 5.5 Branchements électriques ZT6 Alimentation 230V (c.a.) monophasée (220-COM) Alimentation 400V (c.a.) triphasée (380-COM) et 230V (c.a.) triphasée (220-COM) Moteur monophasé/triphasé 230/400V (c.a.) max. 750 W Lampe de cycle ou de courtoisie (230V) (Lampe de cycle commutateur 16 OFF commutateur 17 ON)-(Lampe de courtoisie commutateur 16 ON commutateur 17 OFF) max.
- Page 6 5.6 Branchements électriques ZT6C Alimentation 230V (c.a.) monophasée (220-COM) Alimentation 400V (c.a.) triphasée (380-COM) et 230V (c.a.) triphasée (220-COM) Moteur monophasé/triphasé 230/400V (c.a.) max. 750 W Lampe de cycle ou de courtoisie (230V) (Lampe de cycle commutateur 16 OFF commutateur 17 ON)-(Lampe de courtoisie commutateur 16 ON commutateur 17 OFF) max.
- Page 7 5.7 Commutateurs et fonctions SÉCURITÉ Les dispositifs de sécurité peuvent être branchés et prévus pour: - Réouverture durant la phase de fermeture (2-C1); - Refermeture durant la phase d’ouverture (2-CX, voir commutateurs 8-9); - Arrêt partiel, arrêt du portail s’il est en mouvement avec par conséquent prédisposition à la fermeture automatique (2-CX, voir commutateur 8-9);...
- Page 8 1 ON Fonction fermeture automatique activée ; (1 OFF-désactivée) 2 ON Fonction “ouverture-arrêt-fermeture-arrêt” avec bouton (2-7) et émetteur (carte AF insérée) activé 2 OFF Fonction “ouverture-fermeture” avec bouton (2-7) et émetteur (carte AF insérée) activé 3 ON Fonction “uniquement ouverture” avec émetteur (carte AF insérée) activé ; (3 OFF-désactivé) 4 ON Fonction dont “l’action reste maintenue”...
- Page 9 5.9 Branchement de deux tableaux pour contrôler les moteurs accouplés - Coordonner le sens de marche des motoréducteurs droite et gauche, en modifi ant la rotation du moteur gauche (voir branchement fi n de course sur le fascicule du moteur); - Sélectionnez sur les deux armoires (A et B) les mêmes réglages et fonctions (Fig.
- Page 10 5.10 Installation des radiocommandes A- INSÉRER UNE CARTE AF **. B- CODIFIER LE/S ÉMETTEUR/S. C-MÉMORISER LE CODE SUR LA CARTE DE BASE. ( A ) INSERTION DE LA CARTE AF Frequence / Carte Emetteur FM 26.995 AF130 FM 30.900 AF150 AM 26.995 AF26 AM 30.900...
- Page 11 (C) MÉMORISATION DU CODE -Appuyer sur la touche “CH1” de la carte de base sans la relâcher et envoyer une commande avec une touche de l’émetteur lorsque le led de signalisation s’allume. Un bref clignotement du led signale alors que la mémorisation a été effectuée (voir fi g. 1). -Procéder de la même façon avec la touche “CH2”...
- Page 12 (+39) 0422 4940 - fax (+39) 0422 4941 EN 12445 … ERMETURES DANS LE SECTEUR INDUSTRIEL COMMERCIAL internet: www.came.it - e-mail: info@came.it EN 12978 ..AFETY DEVICES FOR POWER OPERATED DOORS AND GATES EN 60335 - 1 ÉCURITÉ EN CE QUI CONCERNE LES APPAREILS À USAGE DOMESTIQUE déclarent sous leur propre responsabilité...
