Sommaire des Matières pour JB Systems COB-4BAR

  • Page 3: Caractéristiques

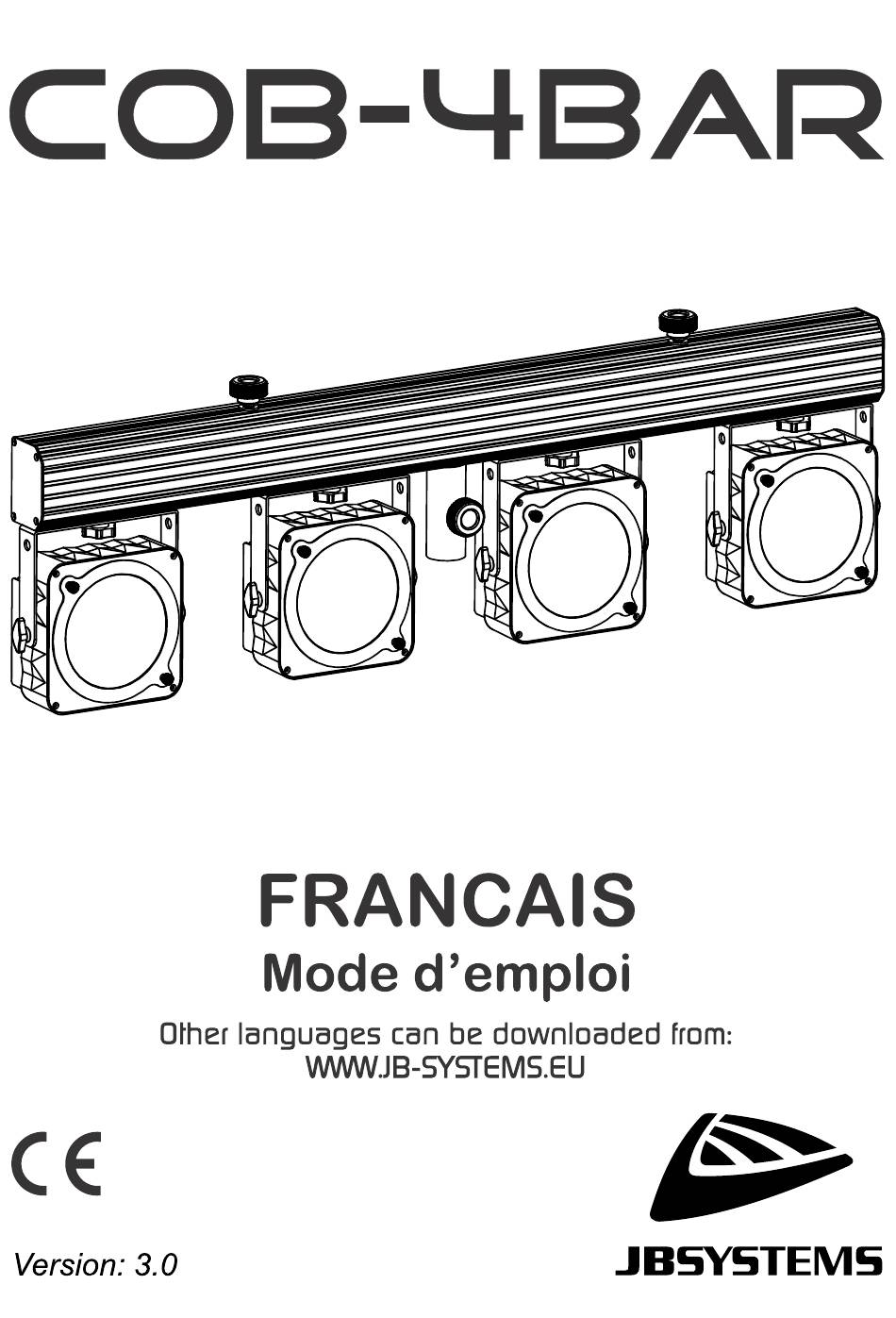

    FRANÇAIS GUIDE D'UTILISATION GUIDE D'UTILISATION ® Nous vous remercions d'avoir acheté ce produit JB Systems . Pour tirer pleinement profit de toutes les possibilités du produit et pour votre propre sécurité, lisez ces instructions très attentivement avant d'utiliser cet appareil.

  • Page 4: Instructions De Sécurité

     Ne réparez jamais un fusible et ne court-circuitez jamais le porte-fusible. Remplacez toujours un fusible endommagé par un fusible du même type ayant les mêmes spécifications électriques !  En cas de sérieux problèmes de fonctionnement, cessez d'utiliser l'appareil et contactez immédiatement votre revendeur. JB SYSTEMS 2/16 COB-4BAR ®...
  • Page 5 DESCRIPTION : 1. ENTRÉE DMX : connecteur XLR 3 broches mâle pour connecter la barre COB-4BAR au contrôleur DMX ou à l'unité précédente dans la chaîne DMX. 2. SORTIE DMX : connecteur XLR 3 broches femelle pour connecter la barre COB-4BAR à l'unité suivante dans la chaîne DMX.

  • Page 6: Montage Au Plafond

     PÉDALE DE COMMANDE COD-4BAR : pédale de commande, parfaite pour les groupes de musique, etc.  LEDCON-02 Mk2 : (obligatoirement modèle Mk2 !) d'utilisation parfaite pour les DJ ! Voir les chapitres COMMENT CONFIGURER et INSTRUCTIONS D'UTILISATION pour plus d'informations. JB SYSTEMS 4/16 COB-4BAR ®...

  • Page 7: Comment Configurer

     Le mode canal se met à présent à clignoter sur l'écran (03, 05, 06, 08, 12, 17 ou 18)  Utilisez les touches BAS et HAUT si vous souhaitez modifier le mode canal.  Appuyez sur ENTER pour confirmer. JB SYSTEMS 5/16 COB-4BAR...
  • Page 8  Le mode actuel (statique ou mode effet) se met à clignoter sur l'écran  Utilisez les touches BAS et HAUT pour sélectionner « 02.EFFECT » (variation progressive d'une couleur à une autre) ou « 04.EFFECT » (chaque couleur s'éteint ou s'allume progressivement) JB SYSTEMS 6/16 COB-4BAR...
  • Page 9  Appuyez sur la touche ENTER pour entrer en mode de configuration  Utilisez les touches BAS et HAUT pour sélectionner « ON » (le flux est inversé) ou « OFF » (le flux n'est pas inversé)  Appuyez sur ENTER pour confirmer. JB SYSTEMS 7/16 COB-4BAR ®...
  • Page 10  Appuyez sur la touche MODE jusqu'à ce que DEFAULT s'affiche à l'écran.  Appuyez sur la touche ENTER pour entrer en mode de configuration  Utilisez les touches BAS et HAUT pour sélectionner le mode dont vous avez besoin  Appuyez sur ENTER pour confirmer. JB SYSTEMS 8/16 COB-4BAR ®...
  • Page 11 COB-4BAR de la chaîne DMX)  Réglez toutes les autres barres en mode ESCLAVE  Les projecteurs vont se synchroniser au programme du COB-4BAR master. C. Commandés par la télécommande sans fil : Pour pouvoir utiliser la télécommande, vous devez activer cette option dans la 4BAR : ...
  • Page 12 (deuxième 4-bar) vous devez sélectionner l’adresse 017 Remarques importantes :  La barre COB-4BAR est compatible uniquement avec le contrôleur LEDCON-02 Mk2, pas avec le contrôleur LEDCON-02 !  Alors que vous utilisez le contrôleur LEDCON-02 Mk2, les 2 sorties d'alimentation (12 + 13) ne sont pas commutables, elles sont alimentées tout le temps !
  • Page 13 Les pédales HAUT et BAS sont aussi utilisables pour activer ou désactiver les 2 sorties d'alimentation des luminaires additionnels. Appuyez sur la pédale HAUT pendant environ 3 secondes pour activer/désactiver la sortie 1. Appuyez sur la pédale BAS pendant environ 3 secondes pour activer/désactiver la sortie 2. JB SYSTEMS 11/16 COB-4BAR ®...
  • Page 14 248-255 Entrelacement sonore Rouge 000-255 Gradateur (0-100%) Vert 000-255 Gradateur (0-100%) Bleu 000-255 Gradateur (0-100%) Sortie 1 d'alimentation 000-127 Hors tension supplémentaire 128-255 Sous tension 000-127 Hors tension Sortie 2 d'alimentation supplémentaire 128-255 Sous tension JB SYSTEMS 12/16 COB-4BAR ®...
  • Page 15 Vitesse d'effet stroboscopique (lente à rapide) Rouge 1 000-255 Gradateur de projecteur 1 (0-100%) Vert 1 000-255 Gradateur de projecteur 1 (0-100%) Bleu 1 000-255 Gradateur de projecteur 1 (0-100%) Rouge 2 000-255 Gradateur de projecteur 2 (0-100%) JB SYSTEMS 13/16 COB-4BAR ®...
  • Page 16 Canal 1 = 240 à 255 000-255 Sensibilité (de faible à élevé) 3 à 15 Non utilisé Sortie 1 d'alimentation 000-127 Hors tension supplémentaire 128-255 Sous tension 000-127 Hors tension Sortie 2 d'alimentation supplémentaire 128-255 Sous tension JB SYSTEMS 14/16 COB-4BAR ®...
  • Page 17 FRANÇAIS GUIDE D'UTILISATION Tableau DMX pour le mode DMX 18 canaux Ce mode rends la barre compatible avec le contrôleur JB SYSTEMS LEDCON-02 MK2. Canal : Valeur : Fonction : Rouge (projecteur 1) 000-255 Gradateur (0-100%) Vert (projecteur 1) 000-255...

  • Page 18: Entretien

    1000 x 82 x 320mm Poids de la barre (sans le boîtier) : 7,6 kg Toutes les informations peuvent être modifiées sans préavis Vous pouvez télécharger la dernière version de ce manuel sur notre site web : www.jb-systems.eu JB SYSTEMS 16/16 COB-4BAR ®...
