installation D'un arbre ou taMbour De ponçage
1. Assurez-vous que la ponceuse est débranchée de la source d'alimentation.
2. Sélectionnez l'arbre ou le tambour de ponçage que vous souhaitez installer.
3. Nettoyer la tige filetée de l'arbre ou du tambour et l'ouverture de l'arbre oscillant
avant le montage.
4. Vissez la tige filetée de l'arbre ou du tambour de ponçage à la main dans le sens
anti-horaire dans l'arbre oscillant.

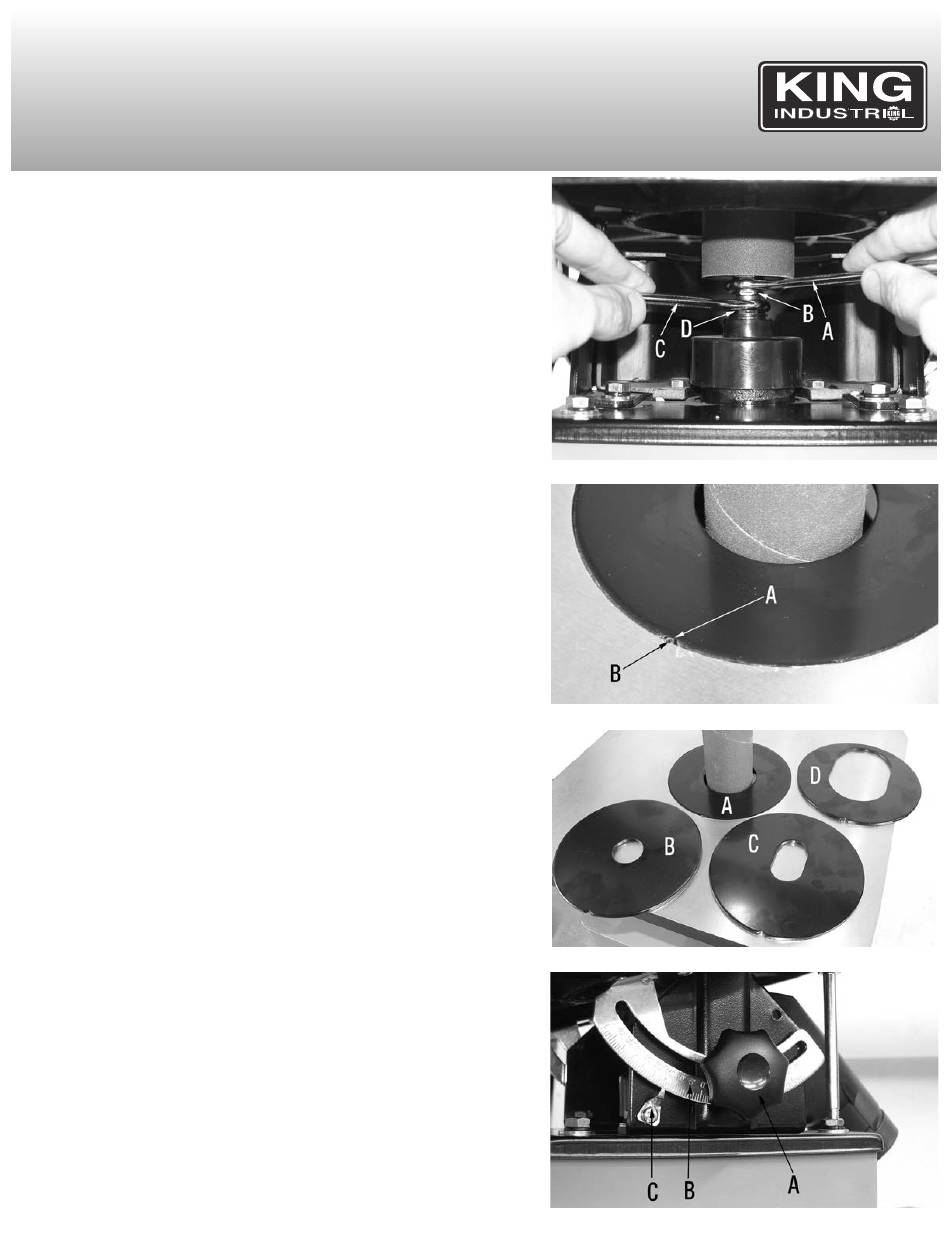

5. Placez la clé ouverte de 17mm (A) Fig.7 sur le plat de la tige filetée (B). En même
temps, placez l'autre clé ouverte de 17 mm (C) sur le plat du siège de l'arbre
oscillant (D). Tournez les deux clés ouvertes vers l'un et l'autre pour fixer l'arbre
ou le tambour de ponçage.
6. Ne serrez pas trop, cela pourrait rendre très difficile d'enlèvement l'arbre ou le
tambour de ponçage après utilisation.
l'installation De l'insertion De table appropriée
NE PAS UTILISER LA BONNE INSERTION AVEC L'ARBRE CORRESPONDANT
PEUT PROVOQUER DES BLESSURES ET/OU DES DOMMAGES À LA MA-
CHINE OU LA PIÈCE DE TRAVAIL.
1. Cette machine comprend 4 insertions de table. Lors du changement d'arbre, il
sera nécessaire de changer l'insertion de la table à la taille correspondante.
Chaque insertion de table contient une encoche (A) Fig.8 pour s'adapter à la
goupille d'alignement (B) dans la table afin de s'assurer qu'il est correctement
monté et installé dans l'ouverture de la table.
2. Il ya 2 insertions de table avec des ouvertures rondes (A et B) Fig.9 et 2 avec
des ouvertures ovales (C et D). Les insertions de table ovales sont utilisés
lorsque la table est inclinée pour le ponçage en biseau.
utilisant l'insertion De table appropriée
DIAMÈTRE DE L'ARBRE/TAMBOUR
1/4" ..................................................ROND ET OVALE -PETIT (B et C) Fig.9
1/2" ..................................................ROND ET OVALE -PETIT (B et C) Fig.9
5/8" ..................................................ROND ET OVALE -PETIT (B et C) Fig.9
1-1/2" ..............................................ROND ET OVALE -GRAND (A et D) Fig.9
2" ....................................................ROND ET OVALE -GRAND (A et D) Fig.9
inclinaison De la table Jusqu'à 45
1. Desserrez les deux boutons de verrouillage (A) Fig.10, situé sous la table des
deux côtés de la ponceuse.
2. Inclinez la table vers l'avant avec vos mains à l'angle désiré.
3. Une échelle d'angle (B) et indicateur (C) sont prévus sur le côté droit du
tourillon pour indiquer le degré d'inclinaison de la table.
4. Resserrez les deux boutons de verrouillage en toute sécurité après l'ajustement.
Montage et aJusteMents
INSERTIONS DE TABLE (FORME)
0
Figure 7
Figure 8
Figure 9
Figure 10
