3 - DESCRIPTION DE L'EQUIPEMENT
3.1 - Généralités
Le système de régulation est composé d'une carte de type
NRCP2-BASE pour les unités à circuit simple (jusqu'à
deux compresseurs) et de deux cartes NRCP2-BASE (une
carte maître et une carte esclave) pour les unités ayant
trois ou quatre compresseurs.
L'ensemble de ces cartes communiquent par l'intermé-
diaire d'un bus interne, appelé bus LEN. Les cartes NR-
CP2-BASE gèrent en permanence les informations reçues
de divers capteurs de pression et de température. La carte
de type NRCP2-BASE maître contient le programme qui
régule la machine.

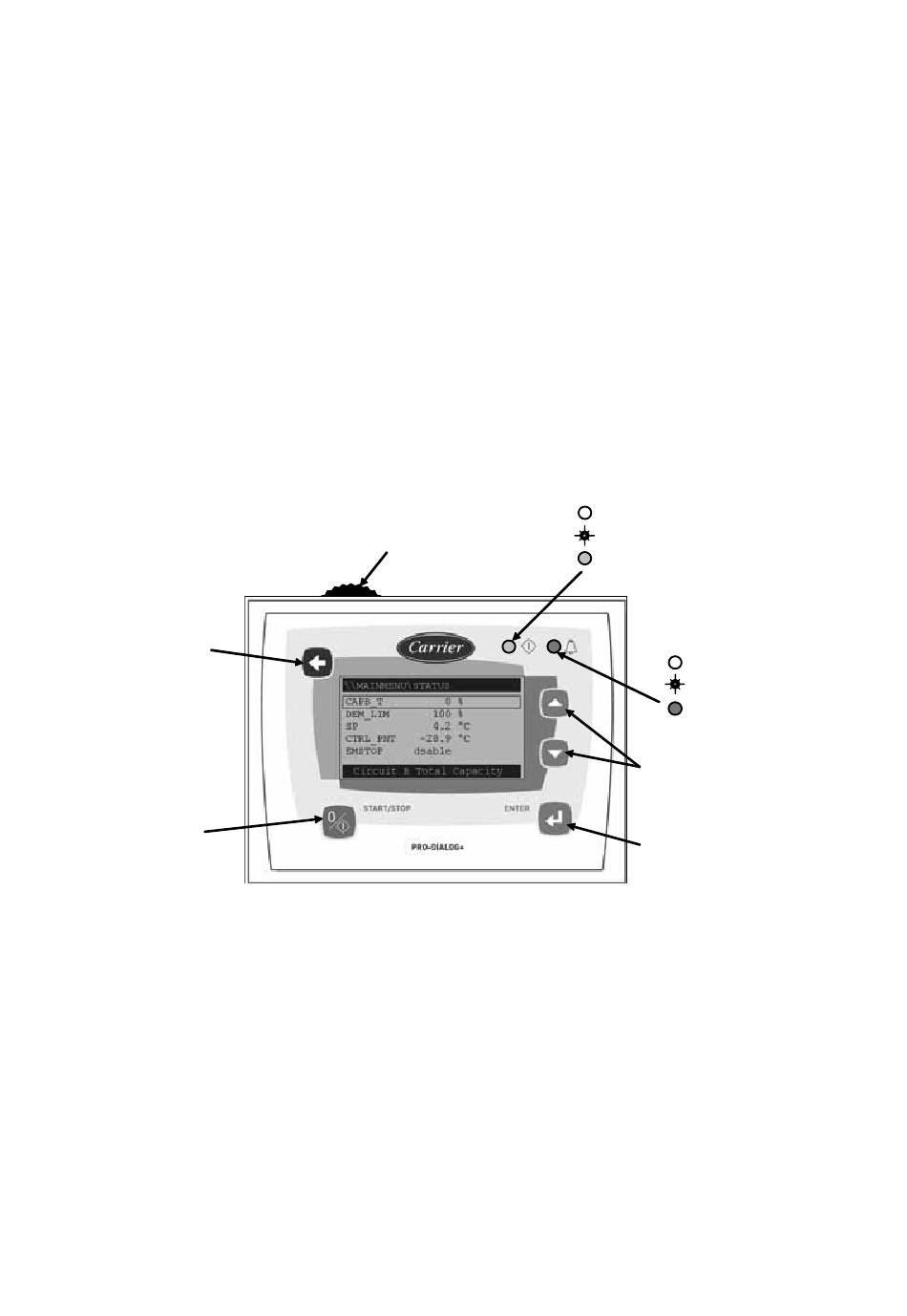

L'interface utilisateur dispose d'un afficheur alphanumé-
rique de huit lignes, de deux diodes électroluminescentes
(DEL) de cinq touches de navigation ainsi qu'une molette
de réglage du contraste.
Retour à l'écran précédent
Touche arrêt/démarrage
- arrêt unité
- liste des modes d'exploitation
disponibles
(uniquement en local)
4
Interface utilisateur
Molette de réglage
du contraste
DEL verte
unité à l'arrêt
unité en démarrage
unité opérationnelle
DEL rouge
aucune alarme
alerte
circuit ou unité totalement en défaut
Touches haut/bas
- navigation
- modification
Touche entrée
- validation
- accès à la sélection du mode d'exploitation
