COUVERCLE DE CHAÎNE
PANNEAU DE NUMÉRO
GUIDON
AVERTISSEMENT : Ne pas régler et serrer correctement les boulons qui fixent le guidon peut vous
faire perdre le contrôle du véhicule et causer un accident.
2. Placez le guidon en position verticale, puis serrez fermement tous les boulons avec une clé à
douille de 10 mm

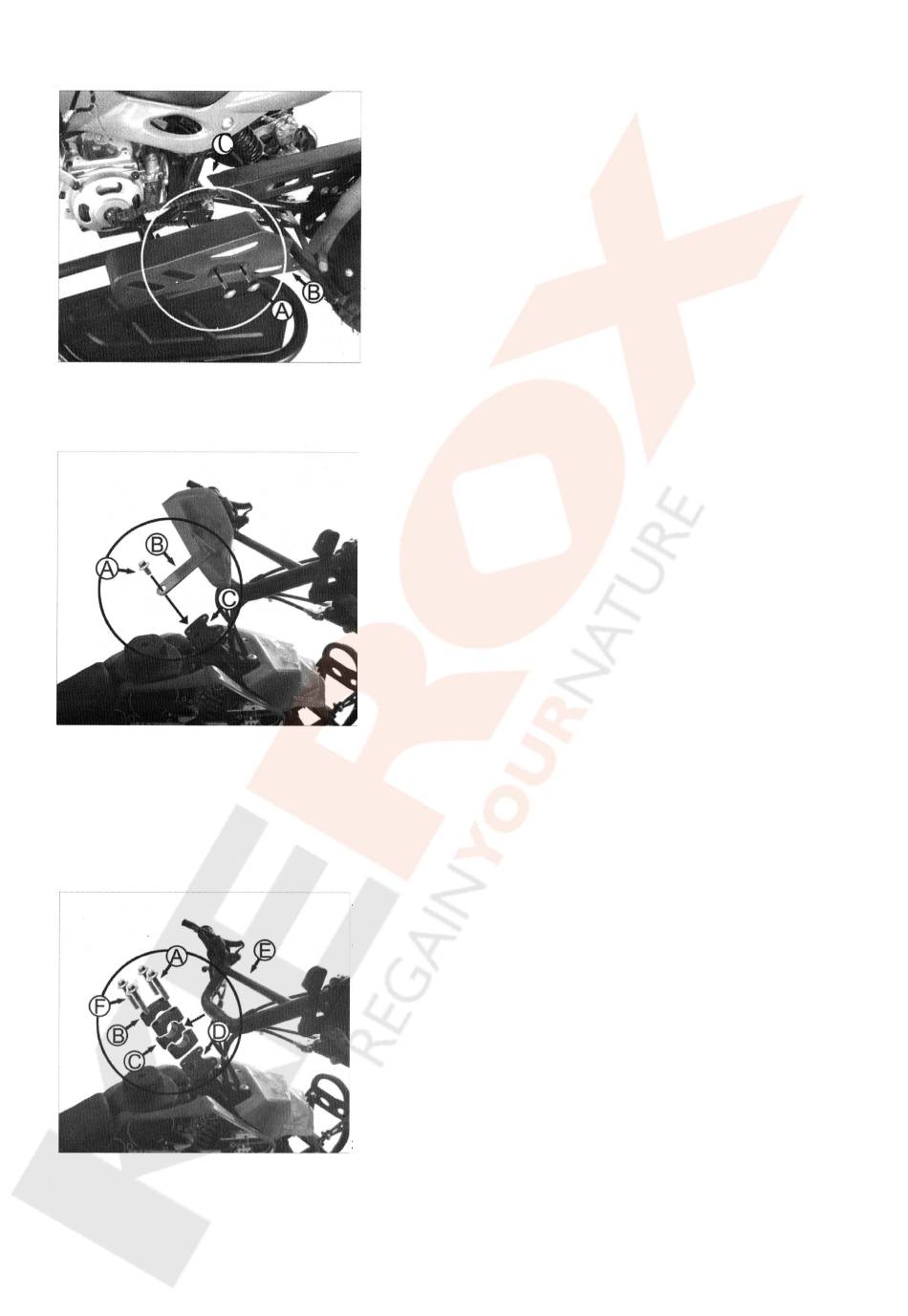

A : Boulon M6x16 2pcs
B : Cache chaîne avant
C : Cache chaîne arrière
1. Mettez la partie avant du couvercle de chaîne (B)
combinée avec la partie arrière du couvercle de chaîne
(C) et assurez-vous que la chaîne est bien recouverte.
2. Installez les 2 boulons (A) dans le support et serrez-le
fermement avec une clé Allen de 5 mm.
A : Boulon M8x16 1pcs
B : Plaque numérotée
C : Plaque de barre de direction
1. Placez le support de la plaque numérotée (B) dans l'axe
(C).
2. Installez le boulon (A) et serrez-le avec une clé plate de
10 mm
A : Boulon M8x50 4pcs
B : Pontet supérieur
C : Pontet inferieur
E : Guidon
1. Placez le pontet inférieur (C) sur la plaque de la tige de
direction (D) avec le trou de vis aligné, et placez le guidon
(E) dans le pontet inférieur, puis mettre le pontet supérieur
(B) sur le guidon et installez les boulons (A).
14
