Manuels Connexes pour Vision TC2-HDBTRx
Sommaire des Matières pour Vision TC2-HDBTRx

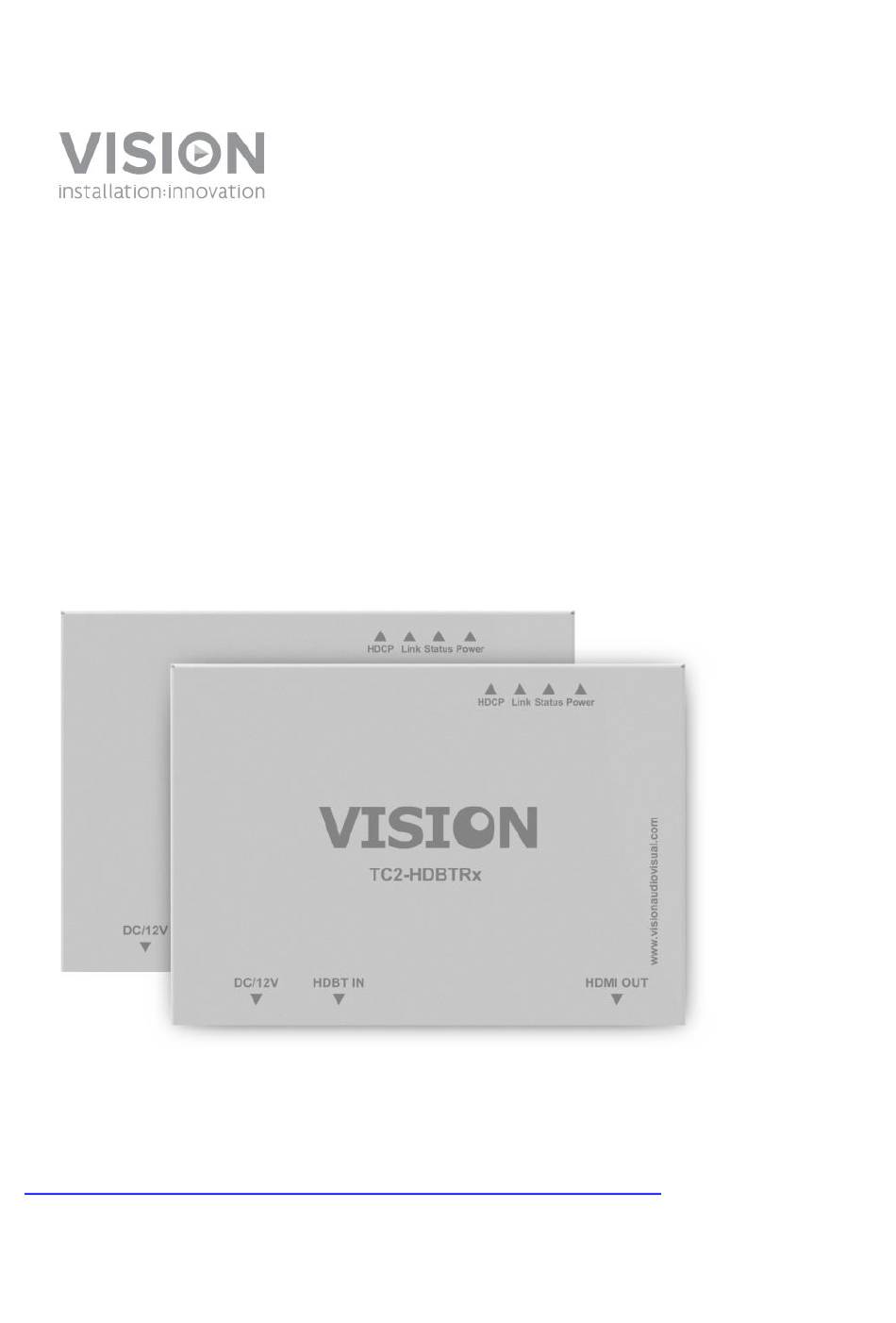

- Page 1 TECHCONNECT HDBT GUIDE DE L’UTILISATEUR www.visionaudiovisual.com/techconnect/tc2-hdbt TC2-HDBTv2_manual_fr...
-
Page 2: Déclaration De Conformité
ÉLECTRIQUE, N’EXPOSEZ JAMAIS CET APPAREIL À LA PLUIE OU À L’HUMIDITÉ. Tous les produits sont conçus et importés au sein de l’UE par « Vision », une entreprise intégralement détenue par Azlan Logistics Ltd, société enregistrée en Angleterre sous le numéro 04625566 et sise à... - Page 3 DÉCLARATION D’ORIGINE Tous les produits Vision sont fabriqués en République populaire de Chine (PRC). UTILISEZ UNIQUEMENT DES PRISES CA DOMESTIQUES Le raccordement de l’unité à une prise fournissant une tension supérieure peut entraîner un risque d’incendie. MANIPULEZ LE CÂBLE D’ALIMENTATION AVEC SOIN Ne débranchez pas la prise de la prise murale en tirant sur le câble ;...
-
Page 4: Vue D'ensemble
Ce produit envoie des données HDMI non compressées par câbles CAT6 (Ethernet). Le câble peut mesurer jusqu'à 70 m de long. Les produits HDBaseT de Vision fonctionneront avec d'autres produits HDBaseT homologués par l'alliance HDBaseT. Le signal HDBaseT ne peut pas être acheminé via un réseau TCP/IP. -
Page 5: Indicateurs Lumineux
REMARQUE : le plus souvent, les problèmes sont dus à la mauvaise qualité du câble CAT5e/6. Vision vous recommande vivement d'utiliser un câble CAT6 de qualité à faible obliquité. ALLUMEZ LES APPAREILS HDBT ALLUMEZ L’ÉCRAN... -
Page 6: Dépannage
DÉPANNAGE Si votre système ne fonctionne pas correctement, consultez les informations qui suivent. Si le problème persiste, débranchez l’alimentation et contactez immédiatement votre revendeur AV. Problème Correction Indicateurs d’état Contrôlez le câble CAT5e/6 éteints Il doit être câblé à la norme 568B aux deux extrémités. Si le vert et l’orange sont intervertis à... -
Page 7: Caractéristiques
CARACTÉRISTIQUES DIMENSIONS DE L'ÉMETTEUR/RÉCEPTEUR : 106 x 74 x 15 mm POIDS DU PRODUIT : 0,36 kg (par ensemble) MATÉRIAU DE CONSTRUCTION : métal COULEUR : blanc CARACTÉRISTIQUES TECHNIQUES : Débit des signaux : 2,97 Gbit/s x 3 Signal d’entrée vidéo : 0,5-1,0 volt p-p Signal d’entrée DDC : 5 volts p-p (TTL) Longueur Maximale: 1080p 60Hz 36bpp: 60 m (CAT5e/6) 70 m (CAT6a/7) -
Page 8: Garantie
GARANTIE Ce produit est couvert par une garantie de retour atelier de 2 ans, valide à partir de la date d’achat. Cette garantie est uniquement accordée à l’acheteur originel et ne peut être transmise. Pour prévenir tout doute, la garantie est basée sur les informations détenues par le distributeur national désigné...
