Manuels Connexes pour Vision TECHCONNECT TC2-HDMIW7
Sommaire des Matières pour Vision TECHCONNECT TC2-HDMIW7

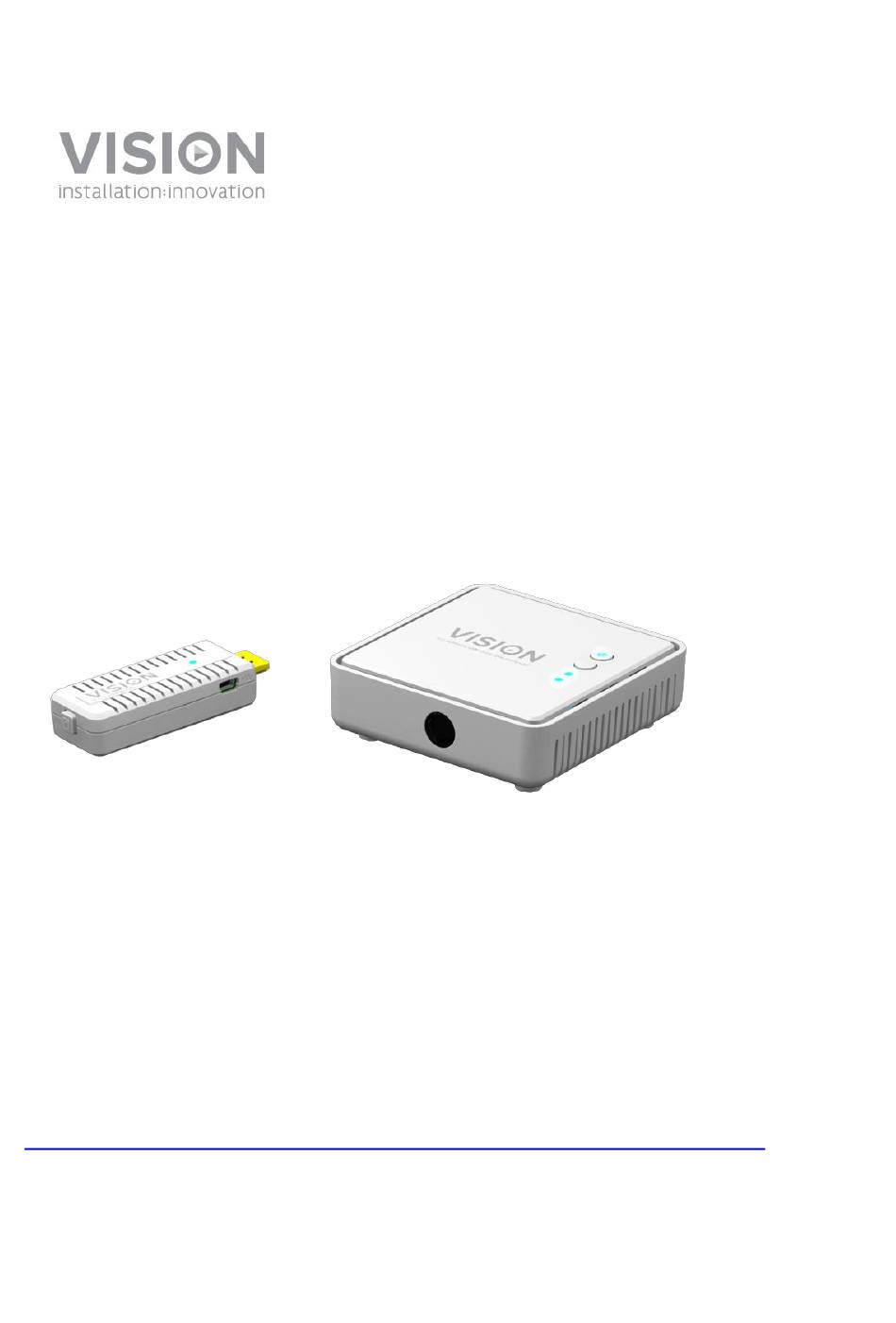

- Page 1 TECHCONNECT TC2-HDMIW7 GUIDE DE L’UTILISATEUR www.visionaudiovisual.com/fr/techconnect-fr/tc2-hdmiw7 TC2-HDMIW7_manual_fr...
- Page 2 ÉLECTRIQUE, N’EXPOSEZ JAMAIS CET APPAREIL À LA PLUIE OU À L’HUMIDITÉ. Tous les produits sont conçus et importés au sein de l’UE par « Vision », une entreprise intégralement détenue par Azlan Logistics Ltd, société enregistrée en Angleterre sous le numéro 04625566 et sise à...
- Page 3 DÉCLARATION D’ORIGINE Tous les produits Vision sont fabriqués en République populaire de Chine (PRC). EMPLACEMENT D’INSTALLATION Évitez d’installer ce produit dans un endroit : • mouillé ou humide • directement exposé aux rayons du soleil ou proche d’appareils de chauffage •...
- Page 4 MISES EN GARDE PARTICULIÈRES N'utilisez jamais ce produit à proximité d'un aéronef ou d'installations médicales. Il peut causer des interférences. L'utilisation de ce produit dans les endroits suivants peut engendrer des sorties audio ou vidéo anormales : Produit installé sur des murs en béton ...
- Page 5 INTRODUCTION Ce produit transmet des contenus vidéo et audio 1080p (60 Hz) non compressés à un appareil d'affichage sans fil. Il utilise des fréquences de 4,9 GHz~5,9 GHz et ajuste la fréquence automatiquement pour éviter les interférences. Il est équipé d'antennes omnidirectionnelles et transmet jusqu'à...
- Page 6 MONTAGE MURAL Le Rx est livré avec des vis pour être installé sur mur. INSTRUCTIONS POUR CLOISON SÈCHE : PERCEZ 2 TROUS DANS LE MUR À 47 MM L'UN DE L'AUTRE INSÉREZ DES CHEVILLES PLASTIQUES DANS LES TROUS INSÉREZ LES VIS DANS LES CHEVILLES. LAISSEZ LES TÊTES DÉPASSER FIXEZ LE RX À...
- Page 7 INSTALLATION Connexion du Rx METTEZ SOUS TENSION CONNECTEZ À UN APPAREIL D'AFFICHAGE au moyen du câble HDMI inclus METTEZ L'AFFICHAGE EN MARCHE et sélectionnez la bonne entrée Connexion du Tx RACCORDEZ L'ÉMETTEUR À L'APPAREIL SOURCE SI LE VOYANT BLEU SUR LE TX NE SE MET PAS À CLIGNOTER, METTEZ SOUS TENSION Si vous l'utilisez avec un ordinateur , connectez le câble USB court à...
- Page 8 INFO Appuyez sur le bouton INFO sur la télécommande pour visualiser l'affichage à l'écran : Qualité du signal Source (concerne d'autres versions de ce produit) Canal Résolution INDICATEURS D’ÉTAT DEL de mise DEL d'état Affichage à sous tension du Rx l'écran du Rx...
- Page 9 REMARQUE 3 : Si aucune vidéo ne s'affiche et que l'écran d'affichage indique « Format non pris en charge », ajustez la résolution et le débit d'images sur l'appareil source. RÉSOLUTIONS PRISES EN CHARGE Résolutions prises en charge Résolution 640x480p à 59,94 / 60 Hz 720x480p à...
- Page 10 Synchronisation obligatoire des formats vidéo 3D CEA pris en charge 1280x720p à 50 Hz Haut-et-Bas 1280x720p à 50 Hz Compression des trames 1280x720p à 59,94 / 60 Hz Haut-et-Bas 1280x720p à 59,94 / 60 Hz Compression des trames 1920x1080i à 50 Hz Côte-à-Côte (Demi) 1920x1080i à...
- Page 11 DÉPANNAGE Si votre système ne fonctionne pas correctement, voyez les informations ci-dessous. Problème Solution Vérifiez que les prises d'alimentation de l'émetteur/du récepteur Les indicateurs sont correctement branchées dans une prise de secteur qui d'alimentation ne fonctionne. s'allument pas Premières étapes ...
- Page 12 Vérifiez que la résolution vidéo sur l'appareil source est compatible Image de mauvaise Vérifiez que la distance de transmission est de moins de 7 m qualité ou vidéo (20 pieds) à portée de vue intermittente Vérifiez que le système audio n'est pas coupé et que la bonne entrée est sélectionnée ...
- Page 13 CARACTÉRISTIQUES DIMENSIONS DE L'ÉMETTEUR : 83 x 30 x 17 mm / 3,3 po x 1,2 po x 67 po (longueur x largeur x hauteur) DIMENSIONS DU RÉCEPTEUR : 95 x 95 x 32 mm / 3,7 po x 3,7 po x 1,3 po (longueur x largeur x hauteur) POIDS NET : 300 g / .66 lbs (l'ensemble) MATÉRIAU DE CONSTRUCTION : Plastique...
- Page 14 La responsabilité de Vision est limitée au coût du remplacement de l’unité défectueuse sous garantie, à l’exception des cas de mort ou de blessure (EU85/374/CEE). Si le produit est en fin de vie (FDV), Vision effectuera un remboursement en lieu et place du remplacement. ...
