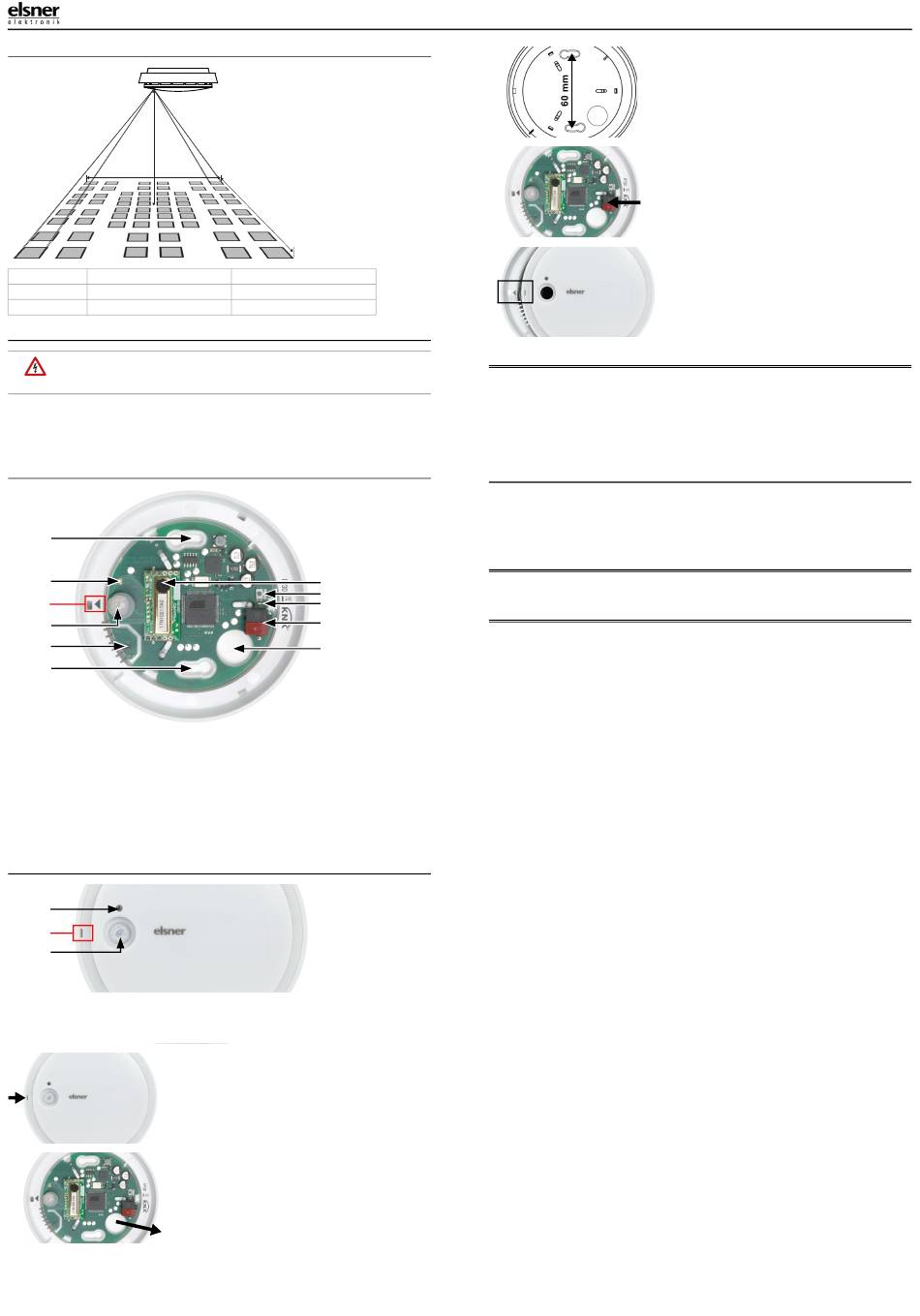

elsner elektronik Sewi KNX AQS/TH-D L-Pr Données Techniques page 2

3.1.1. Zone de détection du capteur de présence
Fig. 1
D
Largeur
Distance D Longueur
2,50 m env. 5,40 m
3,50 m env. 7,50 m
3.2. Raccordement
Lors de l'installation et de la pose des câbles sur le raccordement KNX, les
directives et normes applicables pour les circuits SELV doivent être
respectées!
Le Capteur Sewi KNX AQS/TH-D L-Pr est monté en saillie, mais il peut également être vissé sur
un boîtier encastré.
Si le Capteur Sewi KNX AQS/TH-D L-Pr est installé sur un boîtier encastré, il ne doit pas y avoir
de câblage avec 230 V dessus.
3.2.1. Montage de la platine
Fig. 2
1a
2
A
3
4
1b
1 a+b Trous oblongs pour fixation (espacement des trous 60 mm)
2 Capteur de luminosité
3 Capteur de présence
4 Capteurs de température, humidité, pression
5 Capteur de CO
2
6 Bouton-poussoir de programmation
7 LED de programmation
8 Borne CNX BUS +/-
9 Passage du câble
A Marquage pour aligner le couvercle
3.3. Montage
1
A
2
Fig. 3 Boîtier extérieur
1 Capteur de luminosité
2 Capteur de présence
A Évidement pour l'ouverture du boîtier
Capteur Sewi KNX AQS/TH-D L-Pr • Version: 25.01.2021 • Sous réserve d'erreurs et de modifications techniques. • Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Allemagne • www.elsner-elektronik.de • Support technique: +49 (0) 7033 / 30945-250
Capteur Sewi KNX AQS/TH-D L-Pr
Angle de détection : env. 94° x 82°
Portée des commandes : env. 5 m
Longueur
Largeur
env. 4,30 m
env. 6,10 m
5
6
7
8
9
Fig. 4
Ouvrez le boîtier. Pour ce faire, enlevez avec
précaution le couvercle du socle. Posez sur
l'évidement, par ex. avec un tournevis plat.
Fig. 5
Faites passer le câble de bus à travers le pas-
sage de câble dans le socle.
4. Mise en service
Le capteur de luminosité, le détecteur de présence et les fentes d'aération latérales ne doivent pas
être encrassés, peints ou couverts.
Après établissement de la tension de bus, l'appareil se trouve dans la phase d'initialisation pendant
5 secondes. Pendant ce délai, aucune information ne peut être reçue ou envoyée via le bus.
Le détecteur de présence a une phase de démarrage d'environ 15 secondes, au cours de laquelle la
présence de personnes n'est pas détectée.
4.1. Configurer l'adresse de l'appareil
L'adresse individuelle est attribuée via le ETS. Pour cela, il y a un bouton avec une LED de contrôle
sur l'appareil (Fig. 2, n° 6+7).
L'appareil est livré avec l'adresse de bus 15.15.255. Une adresse différente peut être programmée
en utilisant le ETS.
5. Maintenance
En général, il suffit d'essuyer l'appareil deux fois par an avec un chiffon doux et sec si nécessaire.
6. Elimination
Après utilisation, l'appareil doit être éliminé ou recyclé conformément aux dispositions légales. Ne
le jetez pas avec les ordures ménagères !
Fig. 6
Vissez le socle au plafond.
Espacement des trous 60 mm.
Fig. 7
Raccordez le bus CNX à la borne CNX.
Fig. 8
Fermez le boîtier en appliquant le couvercle
et en l'enclenchant. Pour ce faire, alignez
l'évidement du couvercle au marquage du
socle (le détecteur de présence doit dépasser
de l'ouverture dans le couvercle).
2
