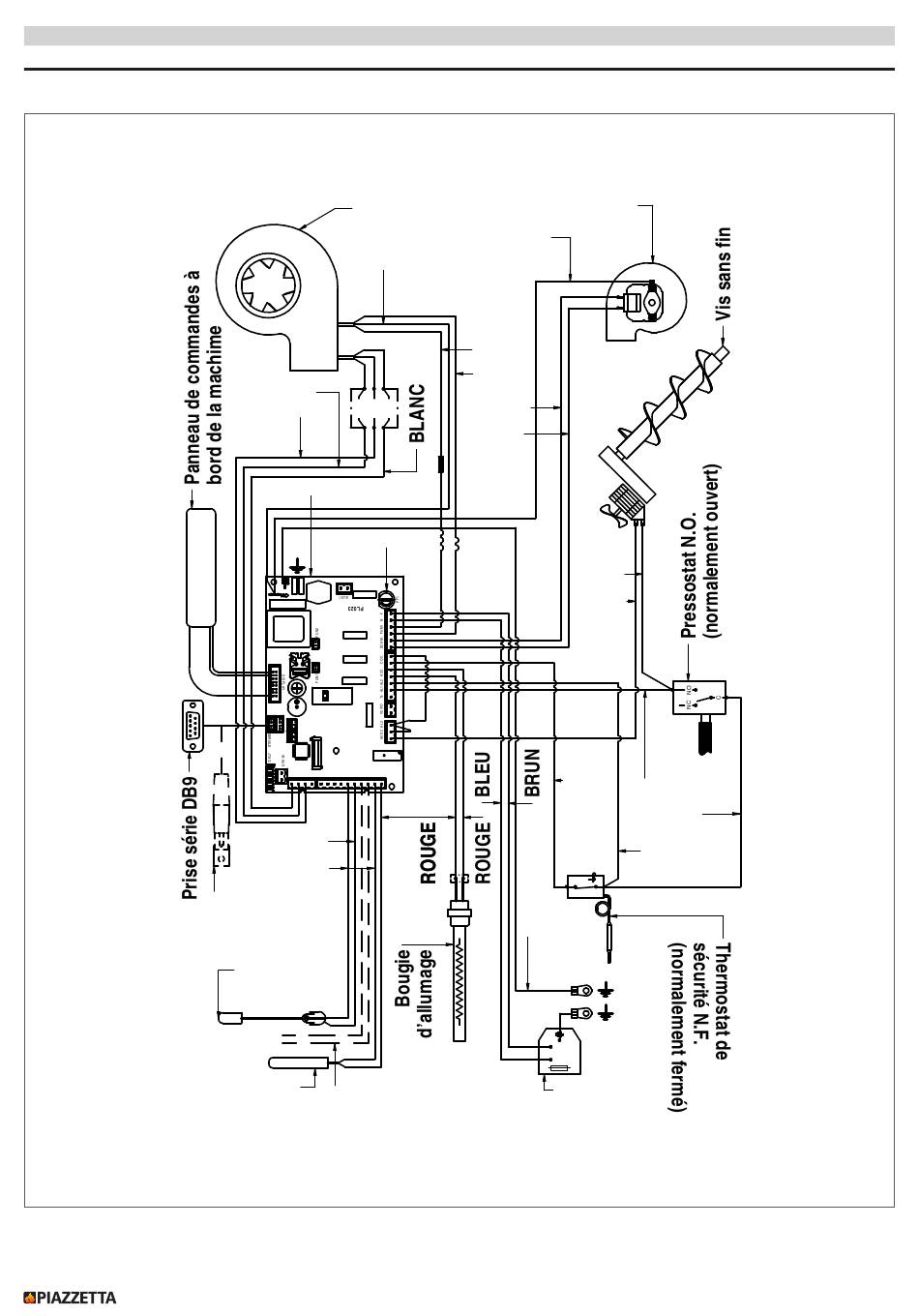

13 SCHÉMA ÉLECTRIQUE
Ventilateur
JAUNE
VERT
ROUGE
1 2 3
NOIR
Carte de base
Fusible
ENC
+5V
GND
BLU
N. PEL. N. H2O N. AMB. TERM. -TC1+
BRUN
BLEU
BLEU
Récepteur
télécommande
(en option)
Sonde
d'ambiance
Thermostat ambiant
Sonde
externe
fumée
INFORMATIONS SUR LE PRODUIT, INSTALLATION ET ENTRETIEN
Ventilateur ambiant
fumée
JAUNE
VERT
NOIR
BLEU
VIOLET
BLEU
JAUNE
VERT
N
L
Alimentation
avec fusible
DT2005162_H072534FR0_00
NOIR
BLEU
BLANC
NOIR
NOIR
GRIS
39
