Installation Du Fi Ltre - S&P CADB/T-HE ECOWATT Mode D'emploi

Table de fi ltres de remplacement
Modèle
de récupérateur
CADB-HE D/DI/DC 04
CADB-HE D/DI/DC 08
CADB-HE D/DI/DC 12
CADB-HE D/DI/DC 16
CADB/T-HE D/DI/DC 21
CADB/T-HE D/DI/DC 27
CADT-HE D/DI/DC 33
CADT-HE-D/DI/DC 45
CADT-HE-D/DI/DC 60
CADT-HE D/DI/DC 100

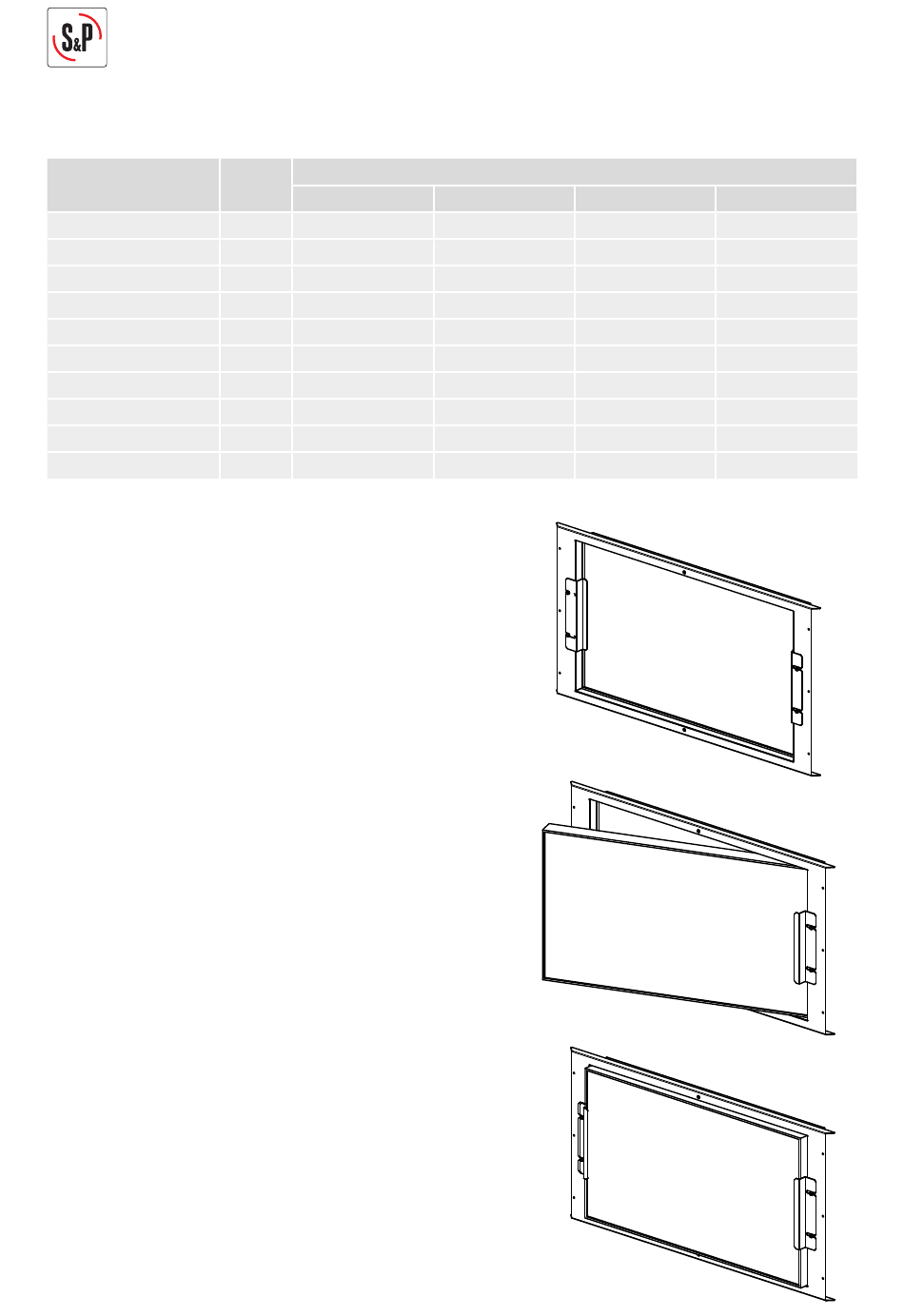

7.2. INSTALLATION DU FILTRE
Le récupérateur est fourni avec des fi ltres montés.
Du côté de l'air extrait, il est possible d'installer deux
fi ltres dans un porte-fi ltre pour créer la combinaison
désirée: G4+F7, F7+F9, M5+F7, etc.
Pour installer un fi ltre supplémentaire, suivre la pro-
cédure indiquée.
Installation des deux fi ltres:
1. Desserrer les écrous papillon (A) maintenant les
deux supports porte-fi ltre.
2. Retirer les supports porte-fi ltre (B).
3. Installer le second (C) à l'endroit prévu. S'assurer
que le sens de l'air est correct (indiqué sur le cadre
du fi ltre).
4. S'assurer que le premier fi ltre dans le sens l'air est
celui qui a le plus bas degré de fi ltration.
5. Une fois les deux fi ltres mis en place, replacer les
supports porte-fi ltres (B) et resserrer les 4 écrous
papillon (A).
44
Ø AFR-HE (fi ltres accessoire et pièce de réchange pour CADB/T-HE)
(mm)
AFR-HE G4
200 AFR-HE 200/04 G4
250 AFR-HE 250/08 G4
315 AFR-HE 315/12 G4
315 AFR-HE 315/16 G4
400 AFR-HE 400/21-27 G4 AFR-HE 400/21-27 M5 AFR-HE 400/21-27 F7 AFR-HE 400/21-27 F9
400 AFR-HE 400/21-27 G4 AFR-HE 400/21-27 M5 AFR-HE 400/21-27 F7 AFR-HE 400/21-27 F9
400 AFR-HE 400/33 G4
600x400 AFR-HE 450/45 G4
700x500 AFR-HE 500/60 G4
1100x650 AFR-HE 710/100 G4
AFR-HE M5 AFR-HE F7
AFR-HE 200/04 M5 AFR-HE 200/04 F7
AFR-HE 250/08 M5 AFR-HE 250/08 F7
AFR-HE 315/12 M5 AFR-HE 315/12 F7
AFR-HE 315/16 M5 AFR-HE 315/16 F7
AFR-HE 400/33 M5 AFR-HE 400/33 F7
AFR-HE 450/45 M5 AFR-HE 450/45 F7
AFR-HE 500/60 M5 AFR-HE 500/60 F7
AFR-HE 710/100 M5 AFR-HE 710/100 F7
A
A
C
A
B
A
AFR-HE F9
AFR-HE 200/04 F9
AFR-HE 250/08 F9
AFR-HE 315/12 F9
AFR-HE 315/16 F9
AFR-HE 400/33 F9
AFR-HE 450/45 F9
AFR-HE 500/60 F9
AFR-HE 710/100 F9
A
A
B
A
B
A
