RIMOZIONE DELLA CARROZZERIA
Per effettuare agevolmente i controlli o inter-
venti di manutenzione è necessario rimuove-
re alcune parti della carrocceria.
ATTENZIONE:
L'errato rimontaggio di questi componenti può
causare l'improvviso distacco durante la
marcia con la conseguente perdita di con-
trollo del motociclo.

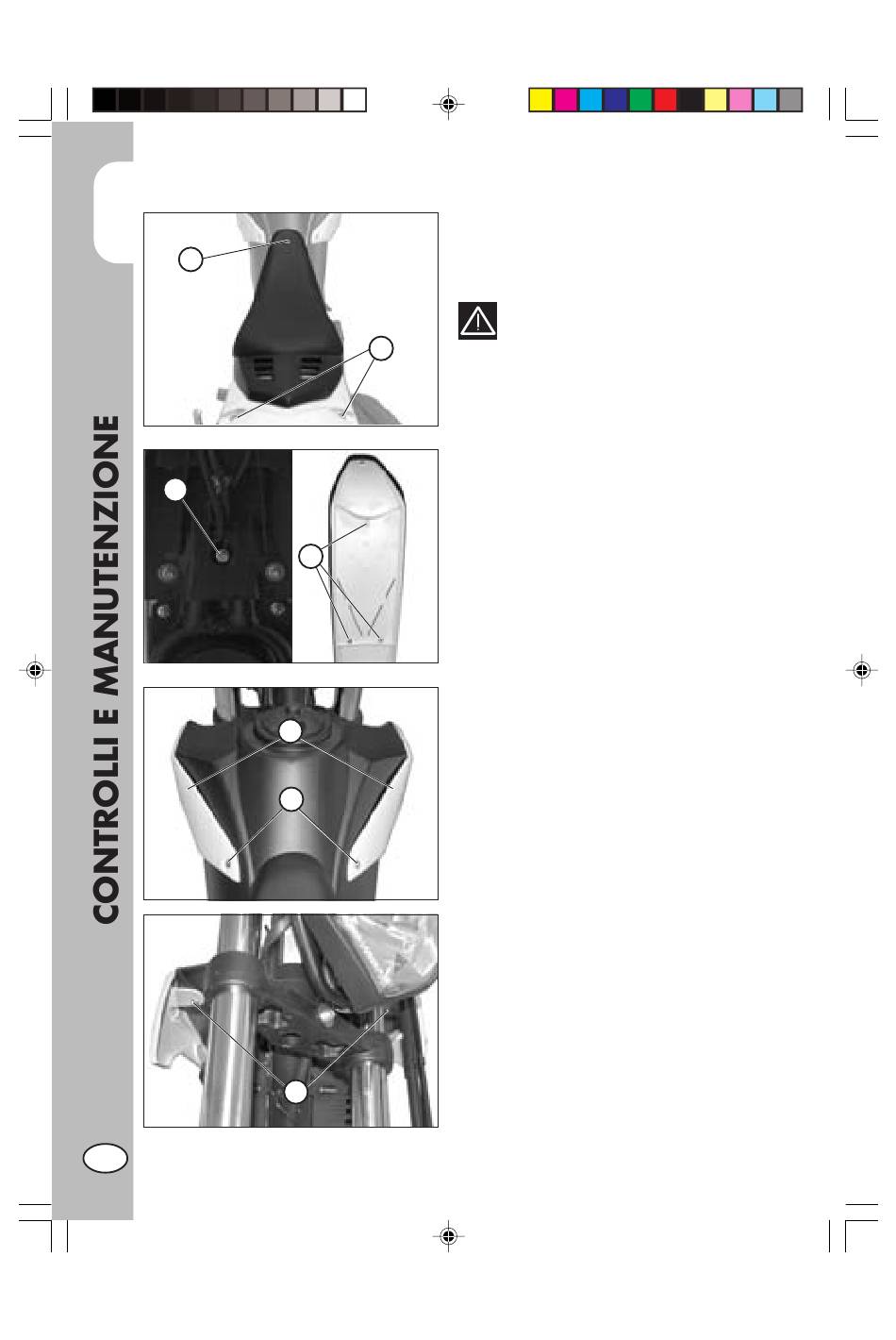

Smontaggio sella
Per la rimozione della sella è sufficiente ri-
muovere le due viti A, il fissaggio B e il
fissaggio C sotto la sella.
Nota:
Nella rimozione della sella viene rimosso con-
temporaneamente anche il parafango.
Per dividere i due componenti è necessario
rimuovere le tre viti D.
Smontaggio coperture serbatoio
Per rimuovere le coperture serbatoio E è
necessario:
•
Svitare le viti F sul serbatoio.
•
Svitare i due fissaggi G, posti anteriormente
al motociclo.
•
Toglire le copertura serbatoio E.
