Raccordement électrique
2
3
95
96
97
98
99
32
33
34
35
36
37
38
40
4
42
43
44
45
46
47
48
STV
STV
STV2
STV2

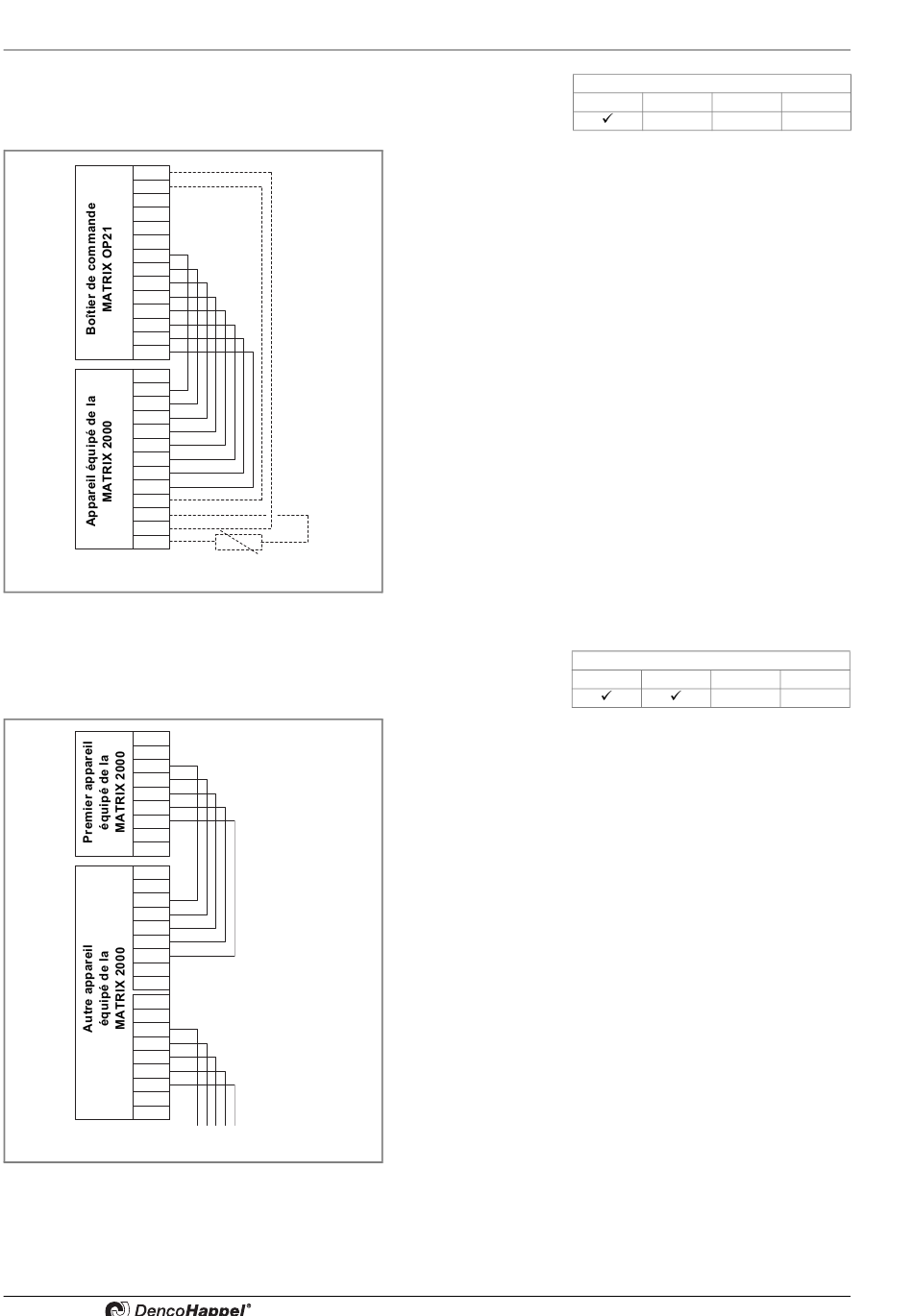

Fig. 6-15:
Liaison boîtier de commande – appareil de traitement d'air avec commande pour vanne externe
0
1
2
4
5
6
7
8
40
41
42
4
44
45
46
47
48
0
1
2
4
5
6
7
8
Appareils esclaves
Fig. 6-16:
Liaison premier appareil – autres appareils sans commande de vanne
42
eventl. externer
Sonde externe éven-
Raumfühler oder
tuelle
Vorlauffühler
Liaison boîtier de commande – appareil de traitement d'air
avec commande pour vanne externe
Sonde externe d'ambiance (en option)
Seuls les appareils équipés d'une régulation MATRIX 2000
sont utilisables avec un boîtier de commande MATRIX OP21.
•
Raccordez les câbles de commande conformément au
schéma de câblage.
– Le raccordement du boîtier de commande s'effectue à la
platine du régulateur.
– Câble de commande: voir remarque au bas de la Page 40.
– Il convient également de relier deux conducteurs supplé-
mentaires aux bornes 12 et 13 lorsqu'on raccorde une
sonde d'ambiance externe ou une sonde change-over sur
les bornes libres de raccordement STV1 et STV2.
Liaison premier appareil – autres appareils
sans commande de vanne
Seuls d'autres appareils équipés d'un régulateur MATRIX
2000 peuvent être raccordés.
•
Raccordez les câbles de commande conformément au
schéma de câblage.
– Pour la MATRIX 2001, le raccordement s'effectue à la pla-
tine du régulateur, pour la MATRIX 2002, il s'effectue à la
platine de raccordement de l'appareil.
– Câble de commande: voir remarque au bas de la Page 40.
– Dans le cas de la MATRIX 2002, le conducteur de raccor-
dement 36-46 est supprimé.
PR-2008-0402-FR • sous réserve de modifications • R6-04/2016
MATRIX
2001
2002
3001
MATRIX
2001
2002
3001
Multi Flair
4001
4001
