Entrée : audio numérique Dante
Un seul câble réseau transmet quatre canaux audio et achemine l'alimentation via Ethernet (PoE). Utiliser le contrôleur Dante
pour acheminer les canaux audio du réseau vers l'interface réseau.
Sortie : analogique (quatre XLR ou connecteurs bloc)
Chaque sortie envoie un canal audio discret à raccorder à un appareil analogique.
Réglage du réseau audio
Les systèmes de conférence mis en réseau de Shure comprennent les microphones Microflex Advance et les interfaces ré­
seau qui fonctionnent entièrement sur un réseau Dante. D'autres équipements, notamment des commutateurs réseau, ordina­
teurs, haut­parleurs et processeurs audio, sont décrits dans l'index des composants matériels.
Composants Shure montrés dans ce diagramme :
Microphones Microflex Advance
Les microphones MXA910 et MXA310 sont équipés des sorties Dante et se connectent directement à un commutateur ré­
seau.
Interfaces réseau audio
Les interfaces servent à connecter au réseau les appareils analogiques, notamment des haut-parleurs et des microphones
analogiques.
ANI4IN : convertit 4 signaux analogiques (modèles XLR et à connecteurs bloc disponibles séparément) en signaux audio
numériques Dante.
ANI4OUT : convertit 4 canaux audio Dante du réseau en signaux analogiques discrets.

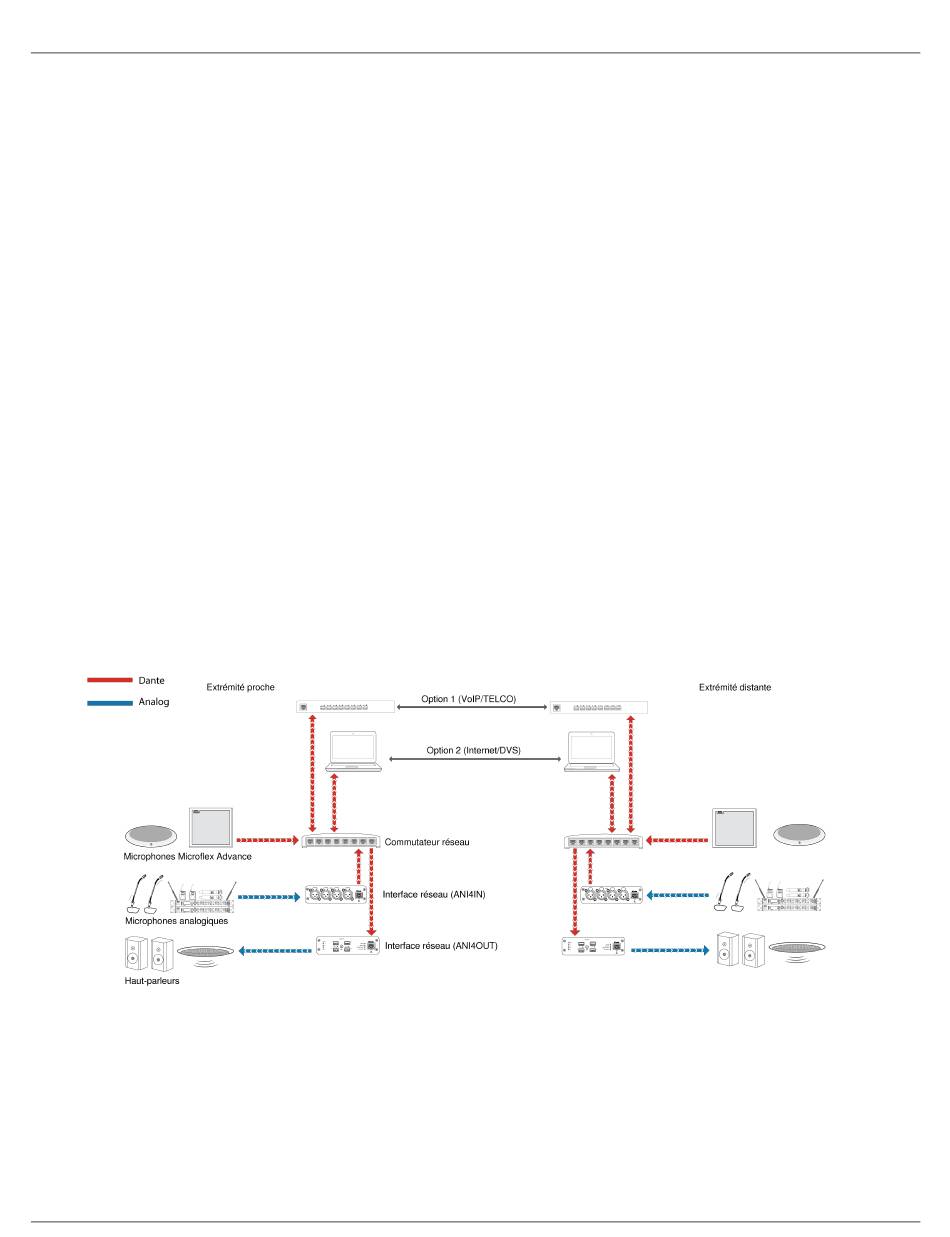

Ce diagramme illustre le chemin complet des signaux à travers un système de conférence mis en réseau. Les si­
gnaux provenant de l'extrémité proche et de l'extrémité distante sont échangés via un processeur audio connecté à
un système téléphonique ou via un ordinateur connecté à Internet. Les microphones analogiques se connectent au
réseau via l'interface ANI4IN de Shure tandis que les haut­parleurs se connectent via l'interface ANI4OUT de Shure.
