1
aus/off
auf Rückwand
on rear panel
2
sur panneau arrière
settings
+
3
settings
4
ok
5
settings
6
ok
7
escape
8
MCP Process/ISMATEC SA/22.07.02/CB/GP/FS

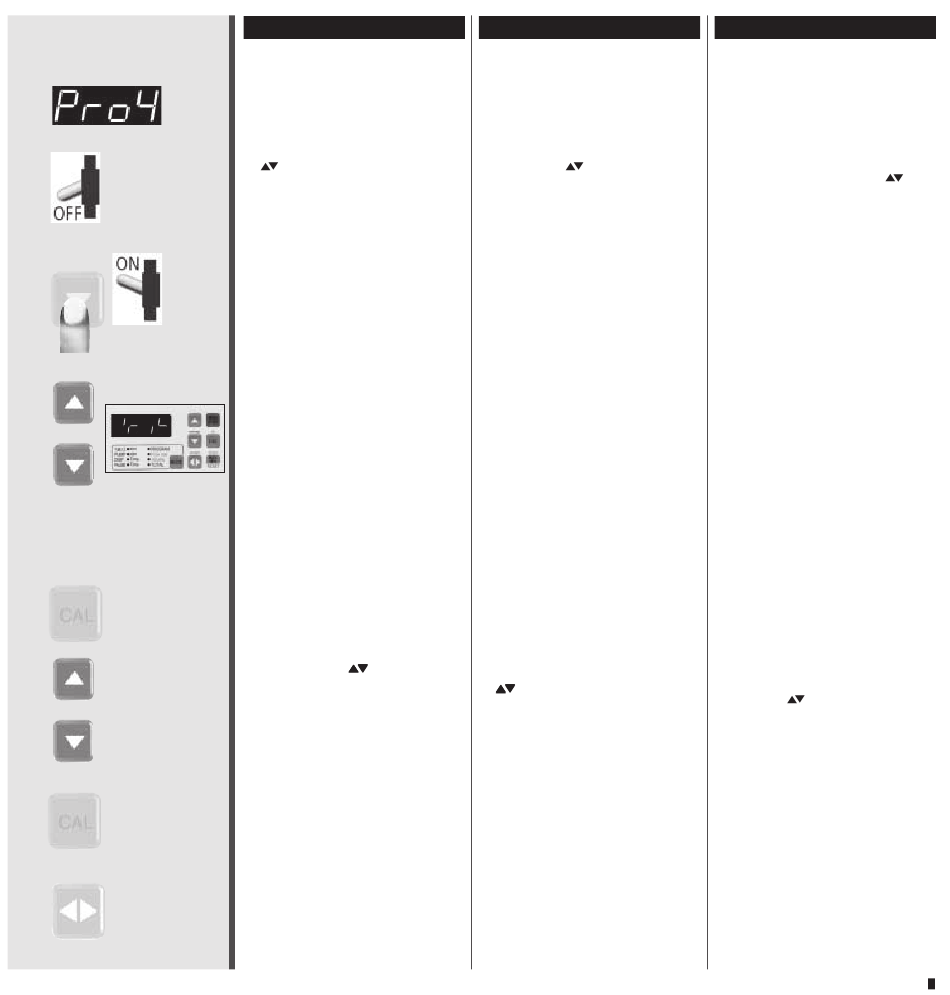

Grundeinstellungen wählen
1 Programm wählen (Seite 20)
2 Pumpe ausschalten
3 Die settings-Taste gedrückt
halten und Pumpe einschalten
4 Grundeinstellungen mit den
Tasten anwählen
Für jedes Programm
individuell einstellbar
– Cycles
(Anzahl Dosierungen)
– Backstep
(Anzahl Rollenrückschritte)
– Head = ID-Code
(Pumpenkopf)
– FS (Fußschalter)
– Digits (Anzeige)
– Init (sämtliche Grund-
einstellungen auf Default-
Werte zurücksetzen)
Gelten für alle 4 Programme
– Init4 - in allen 4 Program-
men sämtliche oben aufge-
führten Grundeinstellungen
auf ihre Default-Werte
zurücksetzen, sowie
– Adresse
(RS232, Pumpenadresse)
– Baudrate (RS232)
5 ok = Auswahl bestätigen
6 Wert mit der
Tasten
anwählen bzw.
– bei Falscheingabe mit der
escape-Taste zurück
– gewisse Werte können mit
der default-Taste auf den
Default-Wert zurückgesetzt
werden
(Werte siehe Folgeseiten)
7 ok = Wert bestätigen
8 escape = Menu
Grundeinstellungen verlassen
❖ ❖ ❖ ❖ ❖ Für die Werte der Grundein-
stellungen siehe Folgeseiten.
Selecting the basic settings
1 Select the program (p. 20)
2 Switch the pump off
3 Keep the settings key pressed
and switch the pump on
4 Select the basic settings by
using the
keys
Can be set separately for
each program
– Cycles (Number of
dispensing steps)
– Backstep (Number of
roller back-steps)
– Head = ID code
(pump-head)
– FS (foot switch)
– Digits (display)
– Init (resets all basic settings
to the default values)
Valid for all 4 programs
– Init4 - in all 4 programs the
above mentioned basic
settings as well as
– Address
(RS232, pump address)
and
– Baud rate (RS232)
are reset to their default
values
5 ok = confirm your selection
6 Select the value by using the
keys, or
– press escape for cancelling
wrong input
– certain values can be reset
to the default value by
using the default key (for
values, refer to the
following pages)
7 ok = confirm entered value
8 escape = quit the menu basic
settings
❖ ❖ ❖ ❖ ❖ For selecting the basic
settings refer to the following
pages.
Choisir les réglages de base
1 Choisir le programme (p. 20)
2 Déclencher la pompe
3 Maintenir la touche settings
enfoncée et enclencher la
pompe
4 Sélectionner les réglages de
base avec les touches
Réglage individuel pour
chacun des 4 programmes
– Cycles
(Nb. de cycles de dosage)
– Backstep
(Nb. de pas
arrière des galets)
– Head = Code ID
de la tête de pompe
– FS (pédale de commande)
– Digits (affichage LED)
– Init (tous les réglages de
base reviennent aux valeurs
par défaut)
Valables pour chacun des 4
programmes
– Init4 - dans tous les 4
programmes, tous les réglages
de base mentionnés ci-dessus
reviennent aux valeurs par
défaut, ainsi que:
– l'adresse (RS232, adresse
de la pompe)
– le nombre de bauds (RS232)
5 ok = confirme la valeur saisie
6 Sélectionner la valeur avec les
touches
ou presser
– la touche escape pour
annuler une fausse saisie
– certaines valeurs peuvent être
remplacées par la valeur par
défaut en employant la touche
default
(Pour valeurs des réglages de
base voir pages suivantes)
7 ok = confirmation du valeur
8 escape = quitte le menu des
réglages de base
❖ ❖ ❖ ❖ ❖ Pour les valeurs des réglages
de base voir pages suivantes.
15
