Notice d'installation

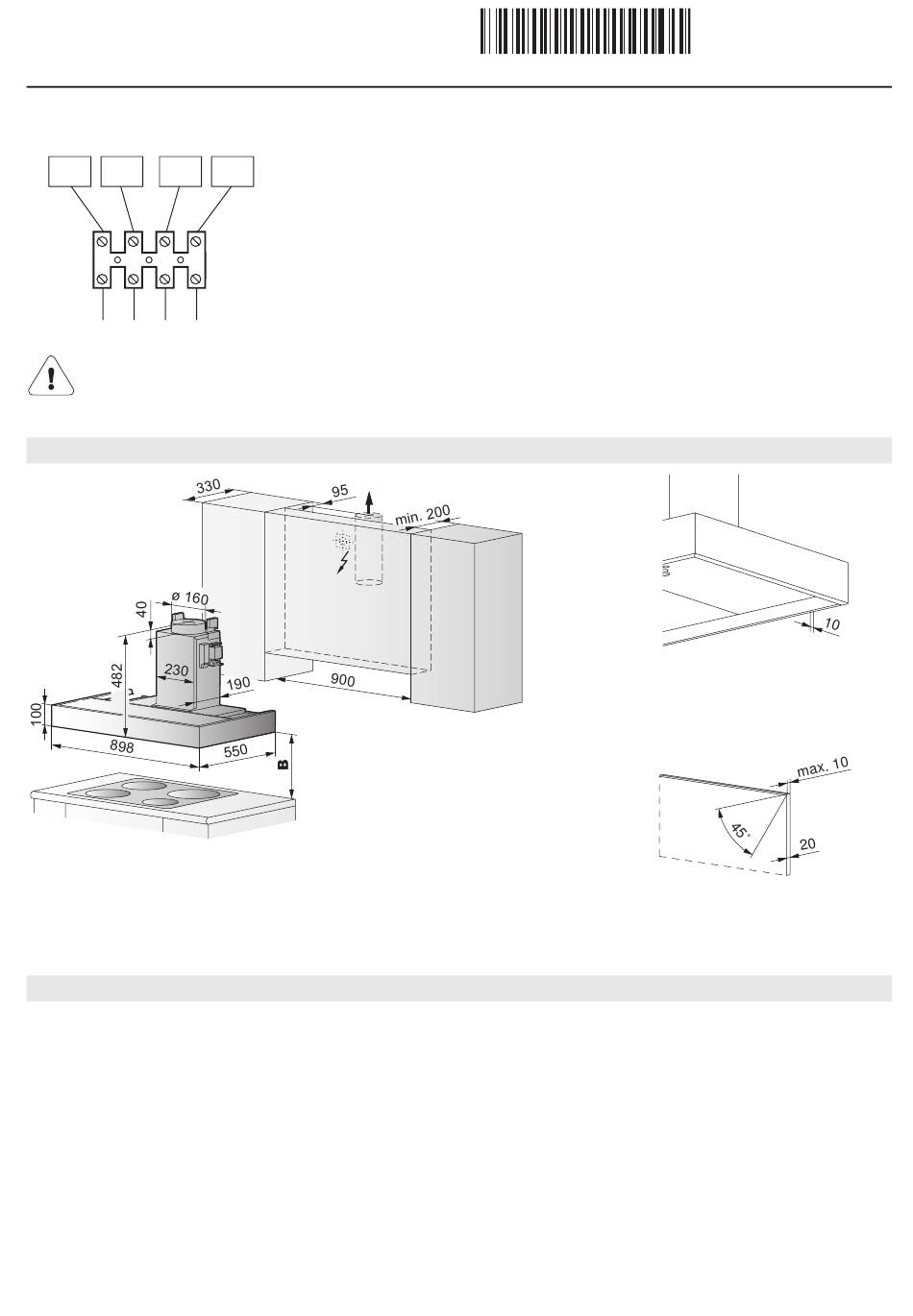

Hotte d'aspiration DV-SMC9
Hotte d'aspiration à encastrer
Mode de fonctionnement: évacuation d'air avec ventilation confort
Interface électrique pour appareils de ventilation confort de l'entreprise Zehnder Comfosystems
CH
12 V
Tch
1
2
3
4
L'interface électrique côté appareils de ventilation confort doit être de type SELV conforme à la norme CEI 60335-1 3.4.2.
Dimensions
Distance au dessus du champ de cuisson
Distance minimum B:
Pour champ de cuisson électrique:
Pour champ de cuisson à gaz:
Installation
Indications
• Une pose latérale de la conduite d'évacuation d'air à travers le coffrage de la cheminée doit être évitée.
• Tous les travaux de crépissage, plâtrage, tapissage ou peinture doivent être effectués avant l'installation de l'appareil.
Couleurs des câbles
GND
1 bleu
2 jaune
3 rouge
4 noir/blanc
min. 600 mm
min. 750 mm
Utilisation de caches en pierre
Plaque murale (granit, marbre) de 20 mm
d'épaisseur et biseautage possible.
2
J014.111-1
7.12.12
La baguette de finition inférieure de
l'appareil mesure 10 mm de largeur.
