Remplacement des fusibles

Le remplacement des fusibles doit seulement
être effectué si le multimètre MMD 302 n'est
pas relié avec l'objet à mesurer.
!
On doit seulement utiliser des fusibles qui corres-
pondent aux spécifications techniques suivantes:
$
Fusible F1: 1 1 A/600 V IR 10KA à réaction rapide
(Bussmann BBS-1, Littelfuse BLS 1 A ou similaire)
Cotes: 10,3 x 35 mm
$
Fusible F2: 15 A/600 V IR 10KA à réaction rapide
(Bussmann KTK 15, Littelfuse KLK 15 A ou simi-
laire) Cotes: 10,3 x 38 mm

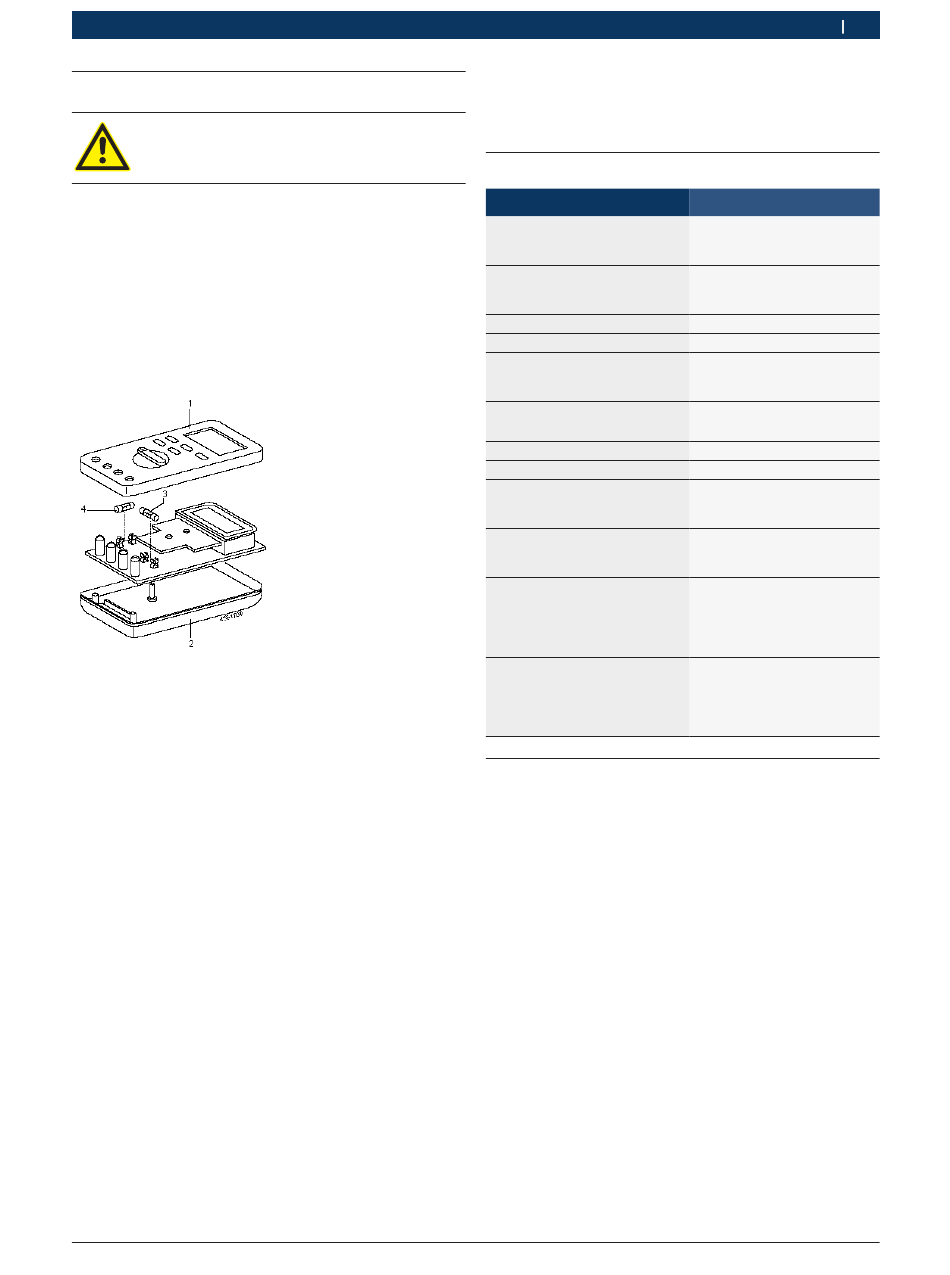

Fig. 3: Remplacement des fusibles
1 Partie supérieure du boîtier
2 Partie inférieure du boîtier
3 F1 (1 A/600 V)
4 F2 (15 A/600 V)
1. Enlever le câble de mesure de l'objet à mesurer et
du multimètre MMD 302.
2. Tourner le commutateur de mode de mesurage sur
la position OFF.
3. Enlever les 3 vis au dos de l'appareil.
4. Soulever l'extrémité inférieure de la partie inférieure
du boîtier jusqu'à ce qu'elle se détache de la partie
supérieure du boîtier.
5. Retirer le logement des piles.
6. Retirer verticalement les cartes à circuits imprimés
de la partie supérieure du boîtier.
7. Remplacer le fusible défectueux.
8. Remonter les cartes à circuits imprimés.
9. Remonter le logement des piles dans l'appareil. Lors
de l'assemblage, faire attention à ce que les câbles
des piles ne soient pas coincés.
10. Contrôler le siège correct des joints toriques et du
joint en caoutchouc entre la partie supérieure et la
partie inférieure du boîtier.
11. Remonter la partie inférieure du boîtier. Ce faisant,
faire bien attention à ce que l'extrémité supérieure
du boîtier s'emboîte bien.
12. Revisser et bloquer les 3 vis.
Robert Bosch GmbH
Réparer | MMD 302 | 35
6. Caractéristiques tech-
niques
6.1 Données générales
Désignation
Vitesse de mesurage
Mise hors circuit automatique
de l'appareil
Température de fonctionnement 10 °C bis +40 °C
Température de stockage
Coefficient de température
Humidité relative de l'air
Hauteur d'emploi maximal
Classe de protection
Alimentation en tension élec-
trique
Durée de fonctionnement des
piles
Cotes d'encombrement
sans le capuchon de protection
en caoutchouc:
avec le capuchon de protection
en caoutchouc:
Poids
sans le capuchon de protection
en caoutchouc
avec le capuchon de protection
en caoutchouc
6.2 Catégorie de mesure selon EN 61010
La norme EN 61010-2-033:2012 fixe les exigences géné-
rales de sécurité applicables aux appareils de mesure
portatifs et définit les catégories de mesures 0 à IV.
MMD 302 et les cosses et conduites de mesure fournies
sont conçues pour les circuits électriques de contrôle
et de mesure de la catégorie III. Les tensions maximales
admissibles de CAT III = 600 V ne doivent pas être
dépassées.
fr
Valeur
affichage numérique 2/se-
conde, affichage analogique
20/seconde
environ 30 minutes après
le dernier actionnement du
commutateur
-20 °C bis +60 °C
0,1 d'exactitude
spécifique/°C (inférieur à
18 °C ou supérieur à 28 °C)
à
0 80 %
à +
(0 50 °C)
2000 m
IP 20
2 piles sèches normales de
1,5 V, type Micro/ AAA / AM4
/ LR03 / MN2400 - 1,5 V
environ 1.000 heures avec
des cellules alcalines au man-
ganèse
185 mm x 86 mm x 32 mm,
200 mm x 98 mm x 52 mm
370 g
600 g
|
1 689 979 642 2014-11-03
