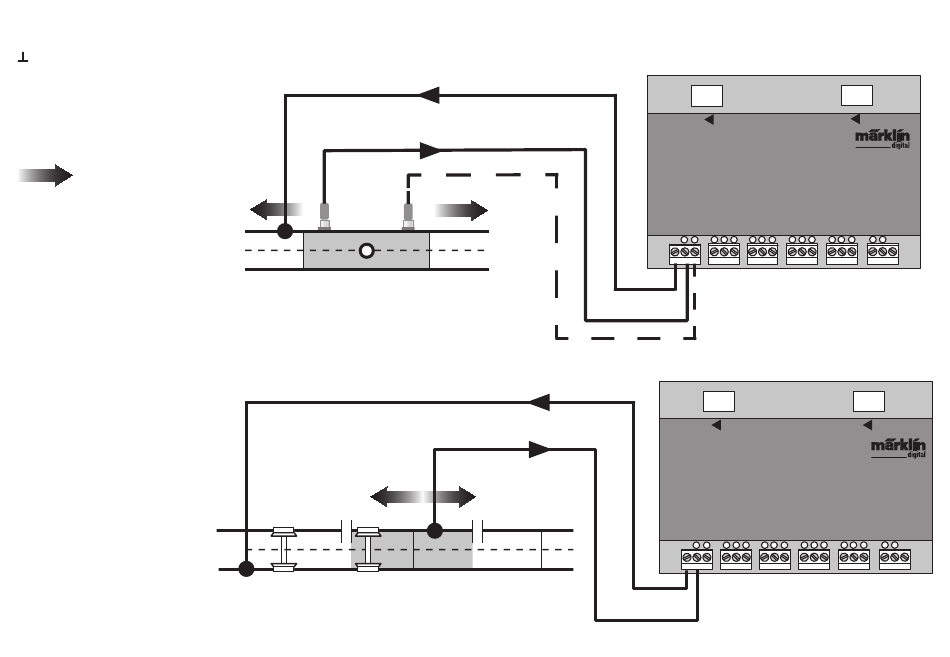

Voorbeelden voor het aansluiten van de verschillende meldcontacten
Massa retour voor alle railcontacten slechts 1x nodig.
Aansluiting aan het Märklin
H0-railsysteem met een
schakelrail
= Meldende rijrich-
ting
Rijrichtingafhankelijke
melding
Aansluiting aan het Märklin
H0-railsysteem met een
contactrails
Rijrichtingonafhankelijke
melding
18
S88 AC
T 1 2 3 4 5 6 7 8 9 10 11 12 13 14
S88 AC
T 1 2 3 4 5 6 7 8 9 10 11
12 13 14
15 16 T
15 16
T
