Merci d'avoir choisi Distributel
Pour une installation rapide de votre service Internet haute vitesse par câble
de Distributel, veuillez suivre les étapes faciles présentées dans ce guide.
Votre trousse d'installation de service Internet et de téléphonie
résidentielle numérique Yak devrait contenir les articles suivants :
Adaptateur
téléphonique
Modem Hitron*
analogique (ATA) et
et bloc
bloc d'alimentation
d'alimentation
ATA
* Veuillez noter que le modem illustré dans ce guide vise à démontrer le
processus d'installation et pourrait ne pas correspondre à votre appareil.
Veuillez vous assurer que tout l'équipement
est éteint avant de commencer l'installation.

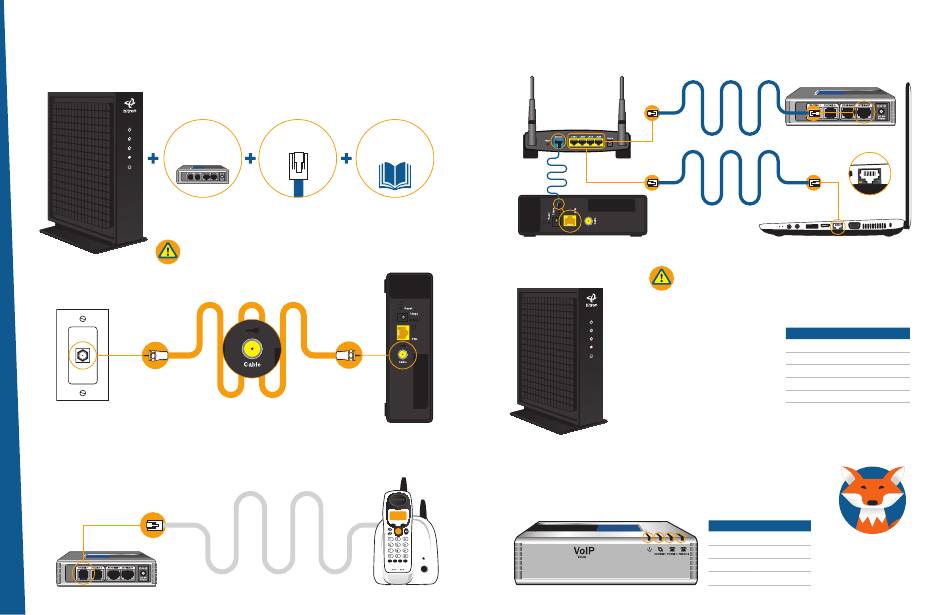

ÉTAPE 1
Connectez le câble coaxial relié à votre prise de câble murale au
port CABLE situé à l'arrière du modem.
Câble coaxial*
* Si vous avez besoin d'un câble coaxial plus long, ce type de
Prise de câble
câble est vendu dans la plupart des magasins d'électronique.
ÉTAPE 2
Branchez votre téléphone au port PHONE 1 situé à l'arrière de l'adaptateur
téléphonique analogique (ATA). Si vous avez commandé une seconde ligne
téléphonique à Distributel, ce service sera fourni via le port PHONE 2.
ATA Fil téléphonique
Guide
Câbles
d'installation de
Ethernet (2)
la téléphonie
résidentielle Yak
Vue arrière du
modem Hitron
Votre téléphone
ÉTAPE 3
Puisque le modem est doté d'un seul port LAN, vous aurez besoin d'un routeur pour
installer le service de téléphonie résidentielle numérique Yak. En utilisant le câble
Ethernet fourni, raccordez le port Ethernet du modem au port Internet/WAN de votre
routeur. À l'aide d'un second câble Ethernet, raccordez l'un des ports LAN disponibles
de votre routeur au port INTERNET bleu de l'adaptateur téléphonique analogique (ATA).
Votre routeur**
** L'illustration vise à démontrer
l'installation. Notez que le
modem et le routeur illustrés
peuvent différer de vos appareils.
Vue arrière du modem Hitron**
Veuillez maintenant brancher tous vos
appareils dans une prise de courant.
ÉTAPE 4A
––––– POWER
––––– US
Veuillez attendre que votre modem
––––– DS
s'initialise. Les voyants POWER, US,
––––– STATUS
DS et STATUS du modem doivent
––––– LINK
être fixes (lumière bleue ou verte).
Le voyant LINK devrait être fixe ou
clignotant. Si les voyants lumineux ne
se comportent pas comme indiqué,
veuillez répéter les étapes 1 à 3.
Vue avant du modem Hitron
ÉTAPE 4B
Veuillez attendre 2 minutes
Les voyants POWER, INTERNET et PHONE 1 devraient
s'allumer fixement en vert. Le voyant PHONE 2 devrait
être vert fixe si vous êtes abonné à une seconde ligne
téléphonique de Distributel. Si les voyants ne s'allument
pas correctement, veuillez répéter les étapes 1 et 3.
Vue avant de l'ATA
ATA
Câbles Ethernet
Port Ethernet
Voyants du modem Hitron CDA3
Voyants Aspect
POWER Fixe
US Fixe
DS
Fixe
STATUS Fixe
LINK Fixe ou clignotant
que l'adaptateur ATA s'initialise.
Voyants Aspect
Power
Vert fixe
FÉLICITATIONS!
Internet Vert fixe
VOUS AVEZ TERMINÉ
Phone 1 Vert fixe
L'INSTALLATION.
Phone 2 Vert fixe
