6.2.3. DIRIS Digiware I-4x - Montage sur rail DIN

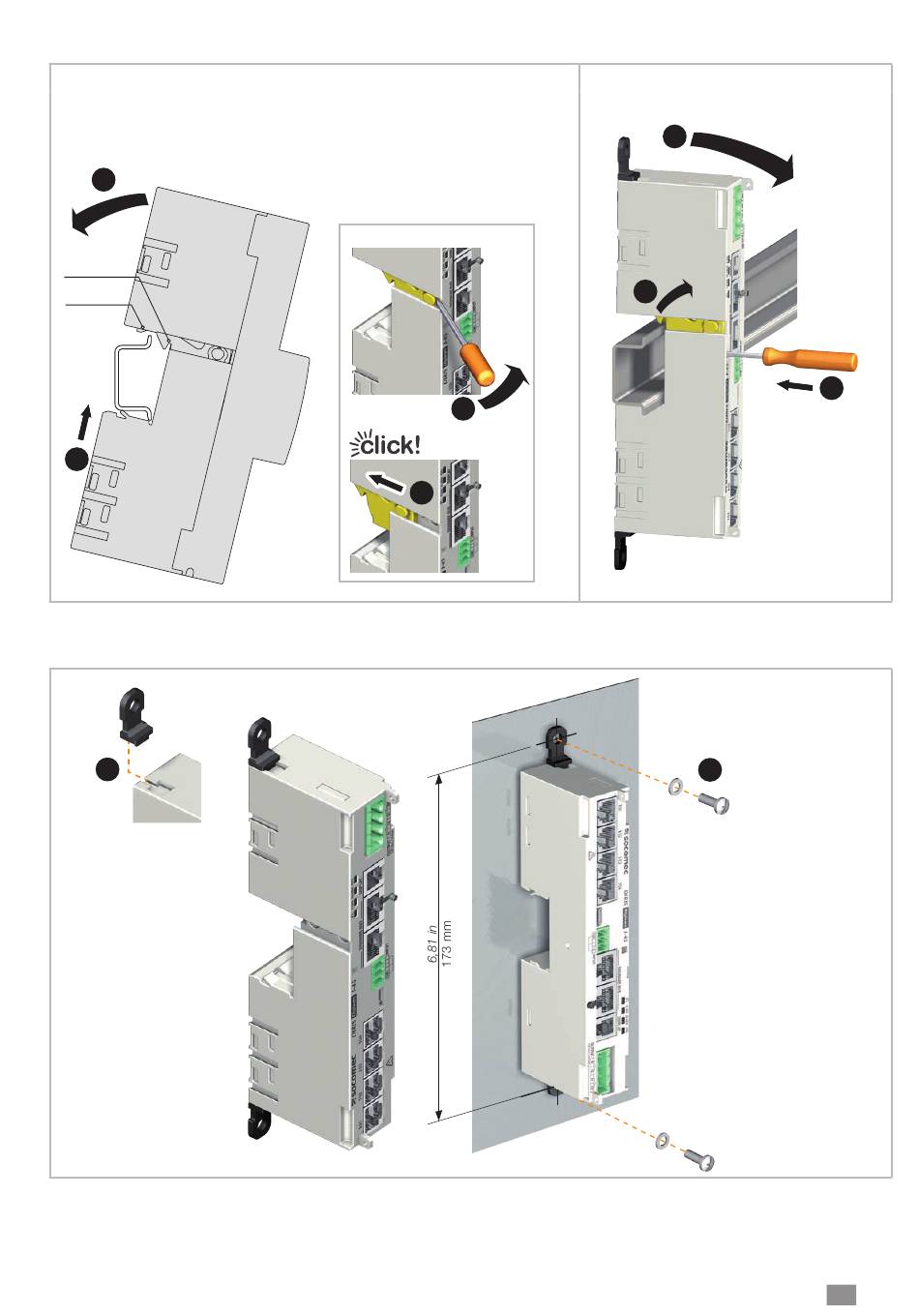

Montage DIRIS Digiware I-4x
Deux positions de montage possibles :
Position I (montage d'usine) : pour rail 15 mm.
Position II: pour rail 7,5 mm
2
Position I
Position II
1

6.2.4. DIRIS Digiware I-4x - Montage sur platine

1
Montage des
pattes de
fixation en
partie haute
et basse du
module.
DIRIS Digiware - 542875G - SOCOMEC
Montage en position II
L
1
2
Démontage DIRIS Digiware I-4x
3
2
2
Type de vis : M4
Couple de serrage : 0,5 Nm
Diamètre des rondelles
0,47 in / 12 mm max.
1
