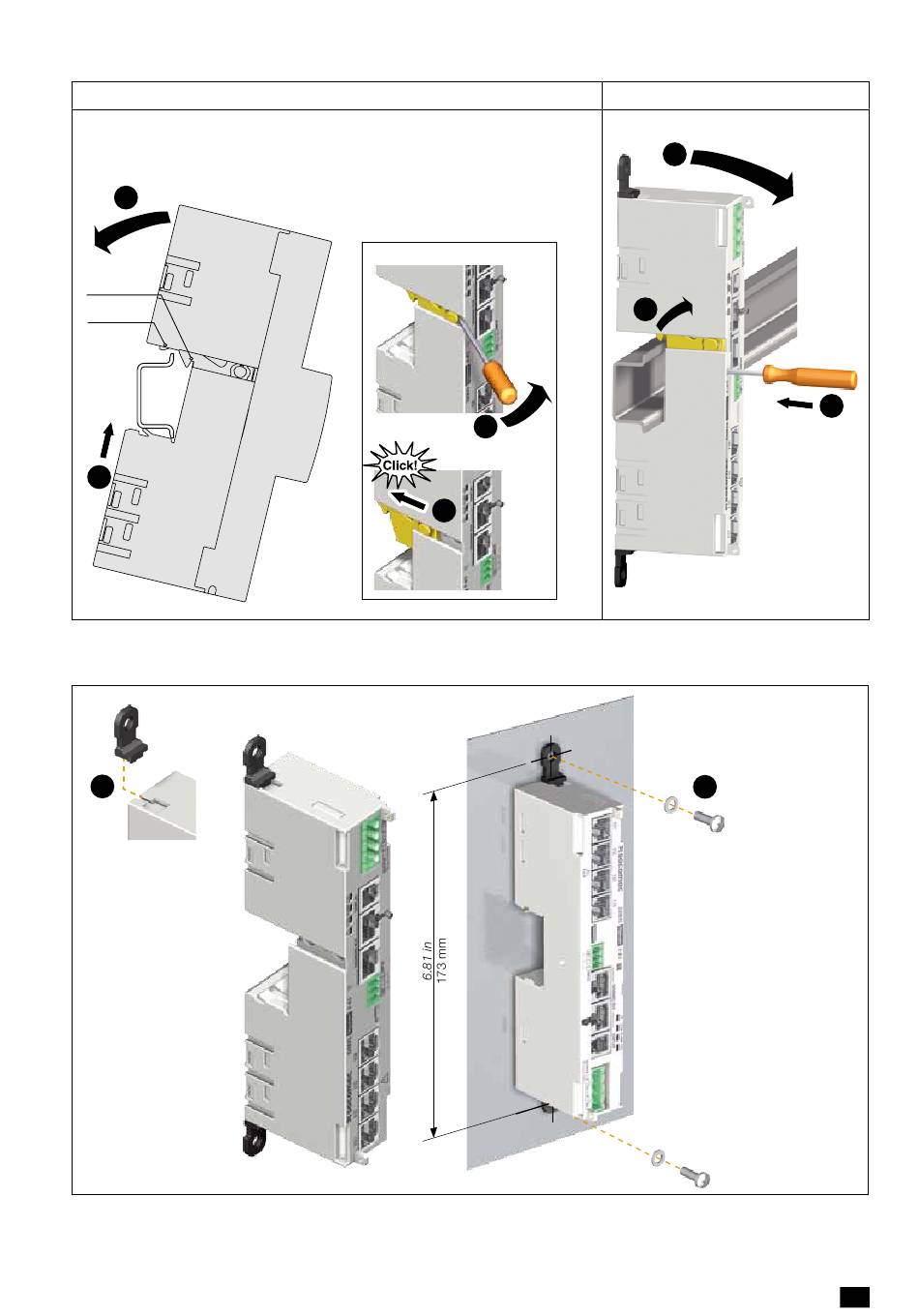

5 .2 .3 . DIRIS Digiware I-4x - montage sur rail DIN

Montage DIRIS Digiware I-4x
Deux positions de montage sont possibles :
Position I (montage usine) : pour rail 15 mm.
Position II : pour rail 7.5 mm
2
Position I
Position II
1

5 .2 .4 . DIRIS Digiware I-4x - montage sur platine

1
Montage des
pattes de
fixation en
partie haute
et basse du
module.
DIRIS DIGIWARE - 542 875 E - SOCOMEC
Montage en Position II
L
1
2
Démontage DIRIS Digiware I-4x
3
2
2
Type de vis : M4
Couple de serrage : 0.5 Nm
Rondelle Ø 0.47 in / 12 mm
maximum
1
FR 23
