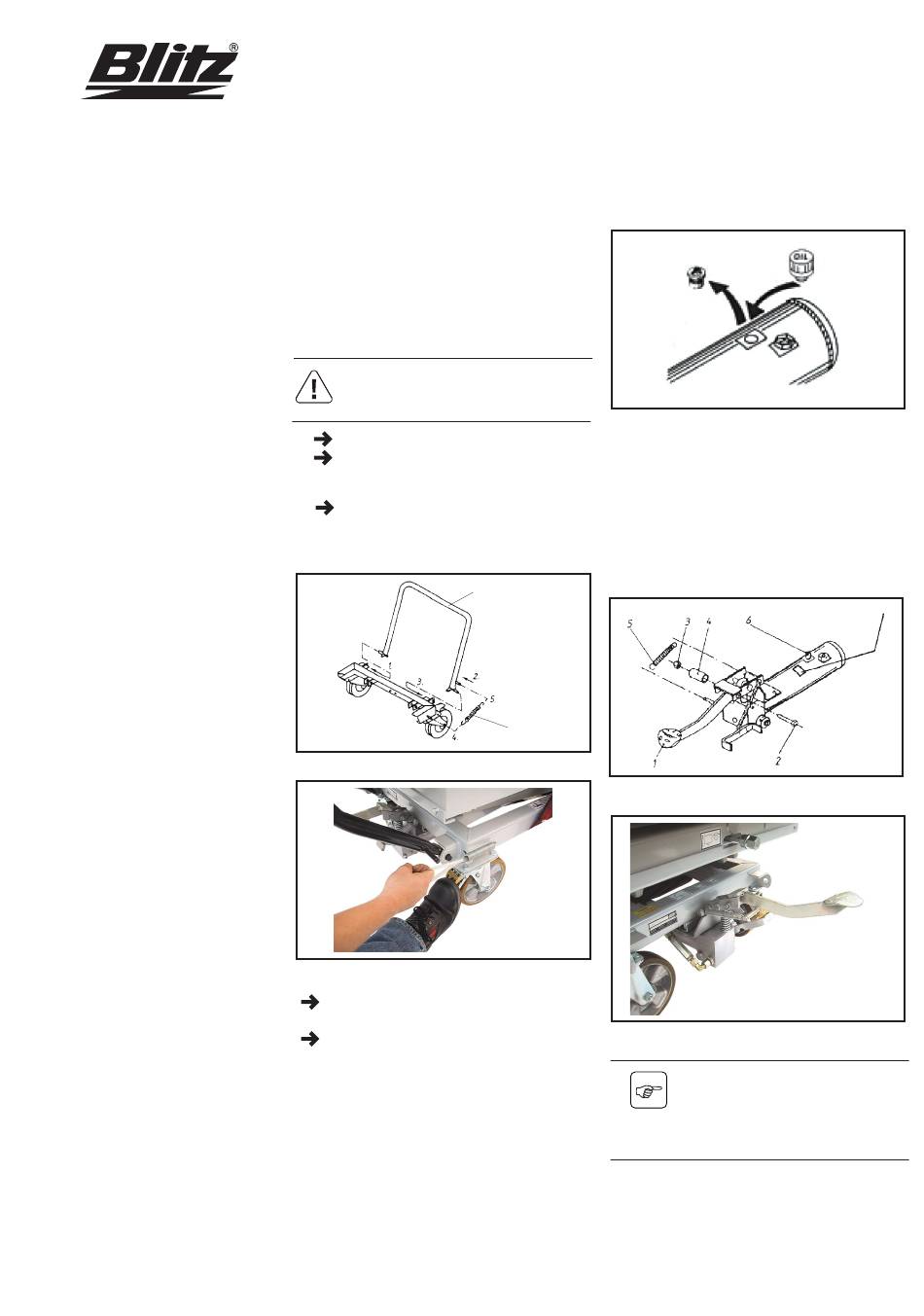

Puesta en marcha

3 Puesta en marcha
Para datos técnicos vea la hoja de
medidas del anexo.

3.1 Montaje

Cuidado
Lleve guantes protectores para el
montaje de los muelles.
Haga servir el bloqueo de las ruedas.
Monte timón y miuelle según croquis.
Emplee para ello la brida para cables
adjunta según muestra la Fig. 5.
Ambos extremos de los puntos de giro
de la lanza del coche deben dotarse de
las tapas protectoras adjuntas.
Fig. 4:
Fig. 5:
Monte las piezas según croquis que se
suministran en un paquete aparte.
Sustituya el tornillo de cierre del depósi-
tivo de bomba por el tornillo de purga
de color naranja.
Fig. 6:
El paquete contiene:
• Pos. 1 - Pedal de subida
• Pos. 2 - Tornillo hex.
• Pos. 3 - Tuerca hex.
• Pos. 4 - Casquillo
• Pos. 5 - Resorte ø 15x87
• Pos. 6 - Tornillo de purga R 3/8"
Timón
Muelle
Fig.7:
Fig.8:
Ha leido y entendido las instrucciones
de servicio, y sobre todo las directrices
de seguridad? En caso afirmativo,
puede poner en marcha el aparato.
