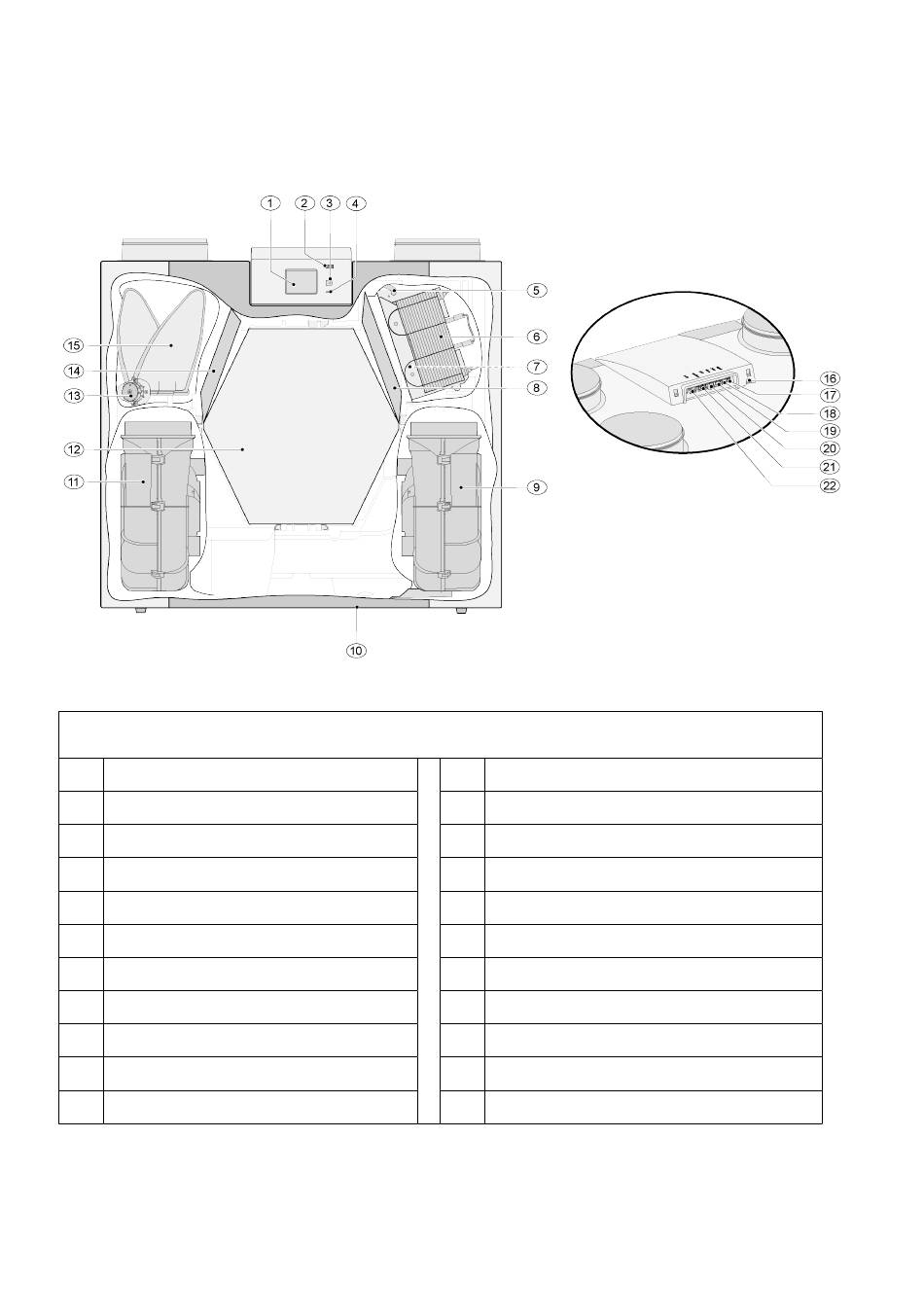

3.3 Appareil en coupe

L'appareil illustré ci-dessus est une version gauche ; pour une version droite, le raccordement du préchauffage et le la soupape de
bypass sont installés en miroir !
1 Écran tactile
2 Prise USB (x13)
3 Raccordement de service
4 Témoin lumineux
5 Protection maximale préchauffage
6 Préchauffage
7 Capteur de température
8 Filtre d'alimentation
9 Ventilateur d'évacuation
10 Bouchon d'étanchéité
11 Ventilateur d'alimentation
12 Enthalpie échangeur thermique
13 Soupape de bypass du moteur
14 Filtre de sortie
15 Soupape de bypass
16 Cordon d'alimentation 230 volt
17 Sortie relais (x19)
18 Raccordement 24 volt (x18)
19 Prise eBus (x17)
20 Raccordement 24 volt (x16)
21 Raccordement Modbus/ internebus (X15)
22 Raccordement interrupteur à positions (x14)
Flair 325 Enthalpie 615924-E
