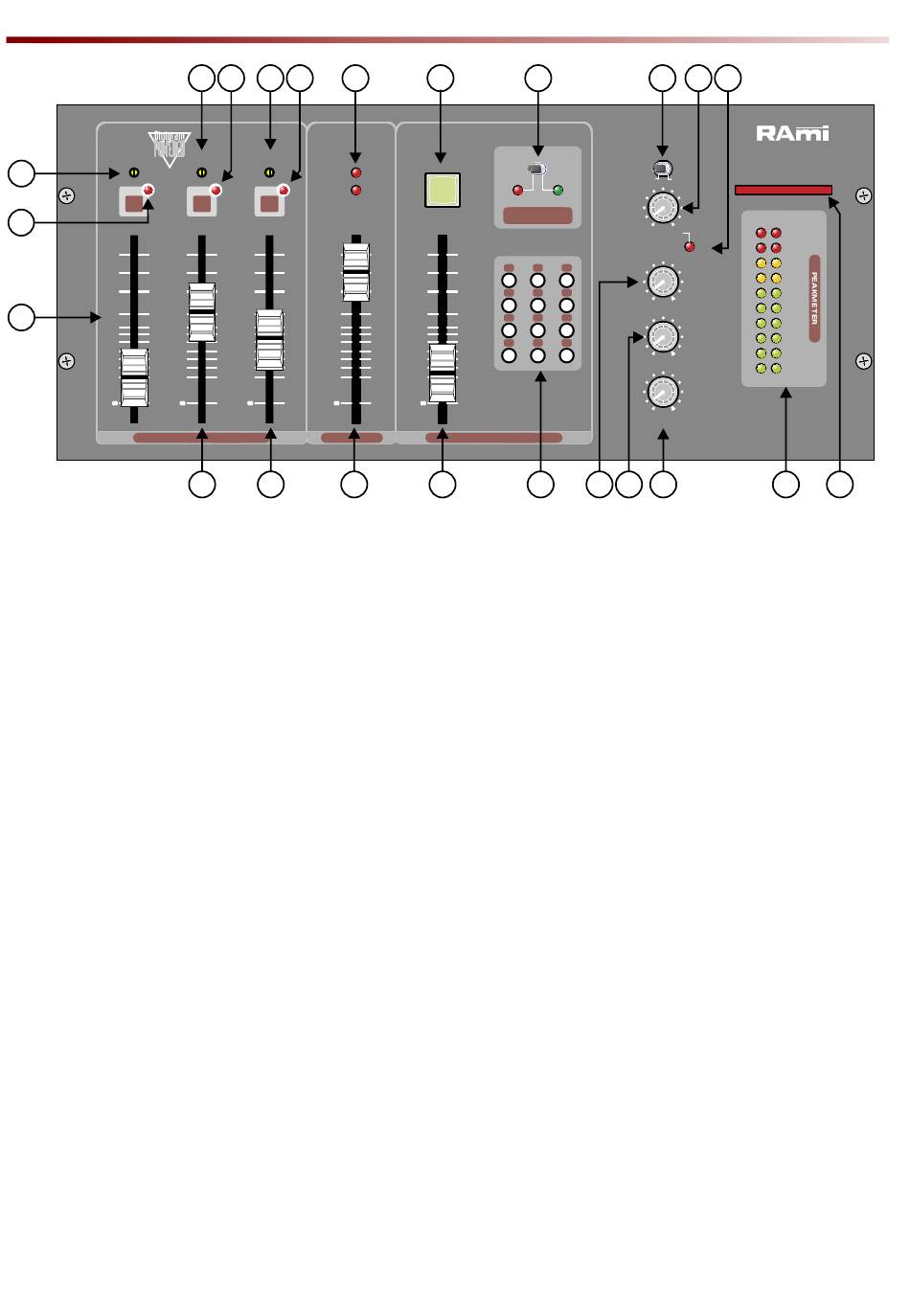

FACE AVANT
Sens
1
A
2
+6
+6
+3
+3
0dB
0dB
3
-5
-5
-10
-10
-15
-15
-15
-20
-20
-20
-30
-30
-30
-40
-40
-40
-50
-50
-50
-60
-60
-60
-
-
-
LINE A / LINE B / LINE C
1 - Sensibilité de l'entrée Ligne A.
2 - Témoin lumineux de détection de début de course du potentiomètre Ligne A.
3 - Fader rectiligne de 60 mm de l'entrée Ligne A, gestion par VCA.
4 - Sensibilité de l'entrée Ligne B.
5 - Témoin lumineux de début de course du potentiomètre Ligne B.
6 - Fader rectiligne de 60 mm de l'entrée Ligne B, gestion par VCA.
7 - Sensibilité de l'entrée Ligne C.
8 - Témoin lumineux de début de course du potentiomètre Ligne C.
9 - Fader rectiligne de 60 mm de l'entrée Ligne C, gestion par VCA.
10- Affichage par leds de la sélection Ligne D ou retour USB. Le retour est la sortie de la carte son
USB intégrée. La sélection Ligne D ou USB est obtenue en face arrière par F.
11- Fader rectiligne de 60 mm de l'entrée Ligne USB / ligne D, gestion par VCA.
12- Bouton rétro éclairé de la prise de ligne téléphonique par l'hybride intégré.
ce bouton est allumé rouge en prise de ligne.
ce bouton n'est pas allumé lorsque la ligne téléphonique est renvoyée sur le poste
combiné extérieur.
ce bouton s'allume en vert sur détection d'un appel extérieur.
13- Fader rectiligne de 60 mm de l'entrée l'entrée retour hybride, gestion par VCA.
14- Commutateur permettant l'activation de l'insert hybride via H . Cette sélection est inhibée si
aucune prise Sub-D n'est connectée sur H.
15- Clavier DTMF pour la composition des numéros téléphoniques.
16- Commutateur mono / stéréo de la sortie monitor.
17- Potentiomètre de volume de la sortie monitor.
18- Témoin lumineux pour le mute Monitor
FRANCAIS
4
5
7
8
10
Sens
Sens
Line D
USB
B
C
+6
+6
+3
+3
0dB
0dB
-5
-5
-10
-10
-15
-15
-20
-20
-30
-30
-40
-40
-50
-50
-60
-60
-
-
USB / LINE D
6
9
11
12
14
HYBRID
ON
OFF
ON
HYBRID RETURN
PROCESS
+6
1
2
3
+3
0dB
4
5
6
-5
7
8
9
-10
-15
-20
*
0
#
-30
-40
-50
-60
-
HYBRID RETURN
13
15
19 20 21
6
16 17 18
PJO 750
ON AIR
Mono
Stereo
L
R
0
10
+6
MONITOR
Mute
+3
0dB
- 3
- 6
0
10
PHONES A
- 9
- 12
- 18
- 24
0
10
PHONES B
- 35
0
10
PHONES C
22
Rami - PJO 750
23
