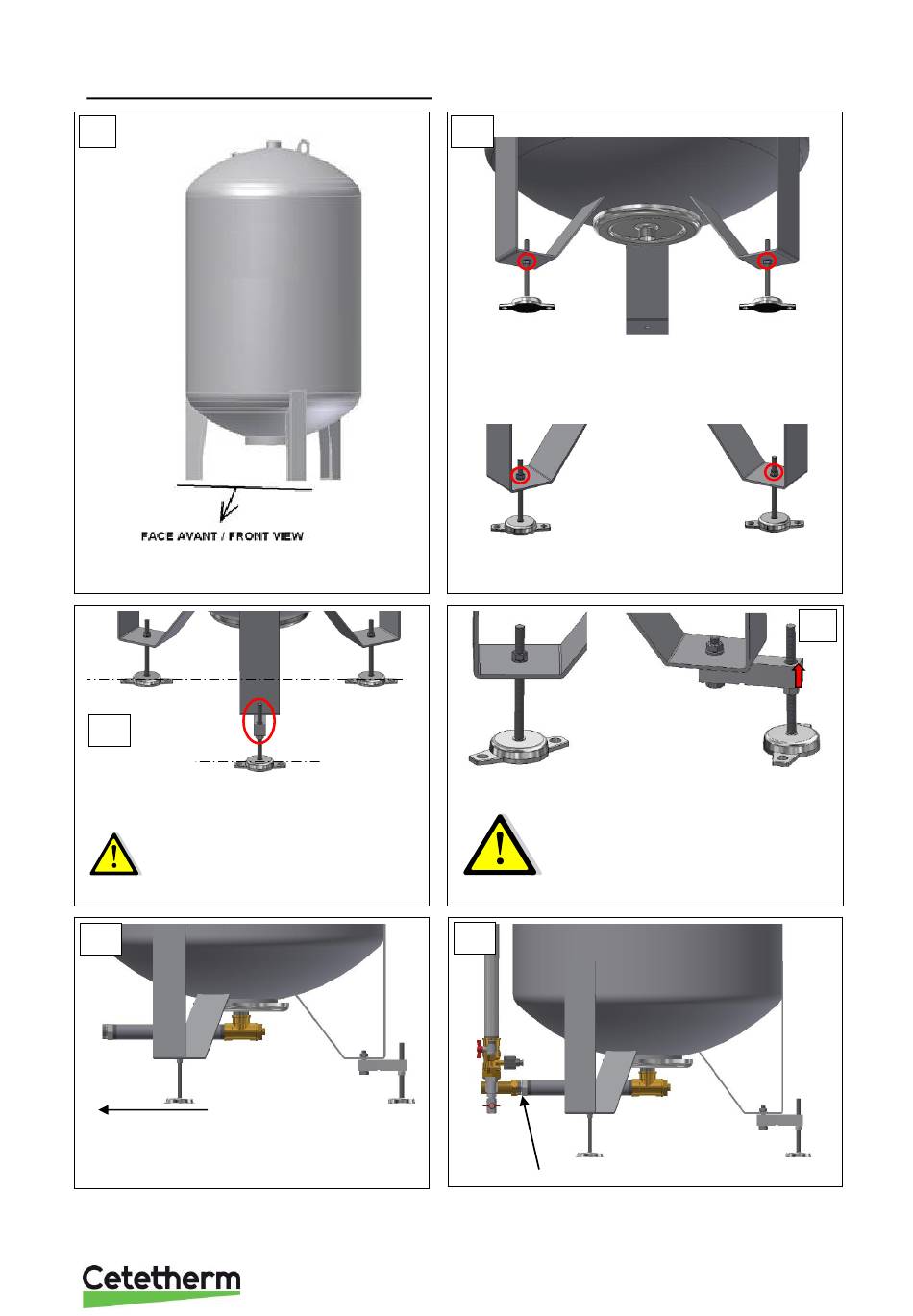

NOTICE DE MONTAGE VASE FERME
Vase d'expansion fermé
1
Positionnez le vase côté face avant = 2 pieds
alignés face à vous.
3
Fixez ensuite le pied capteur situé à l'arrière en
faisant basculer le vase vers l'avant. Utilisez pour
cela la visserie M12 fournie.
Il est préférable d'orienter les oreilles des
pieds selon le schéma ci-dessus. Veiller
également à ce que les 3 pieds soient sur un
même plan horizontal.
5
avant
Le bas du vase est déjà équipé d'un té et d'une
bobine.
2
Insérez les pieds de réglage au travers des 2 pieds
frontaux du vase, sans oublier rondelles et boulons de
blocage (M12)
Insérez le tout au travers des trous des pieds du vase et
bloquez l'ensemble à l'aide de rondelles et boulon M12
Détail des fixations des pieds réglables
Capteur 4 fils : monter avec la flèche
dirigée vers le haut
6
Fixez le collecteur sur la bobine via le raccord union.
30
4
