IDENTIFICATION DU MODELE
Un appareil complet comprend les éléments suivants:
1. Electronique THERMATEL
2. Câble de raccordement (uniquement pour modèles TD2 à électronique déportée)
3. Sonde THERMATEL
®
4. Option: codification des brides de montage à visser
5. Option: système de sonde rétractable; pour plus de détails, consulter lʼusine
6. Option: étalonnage en usine, consulter lʼusine

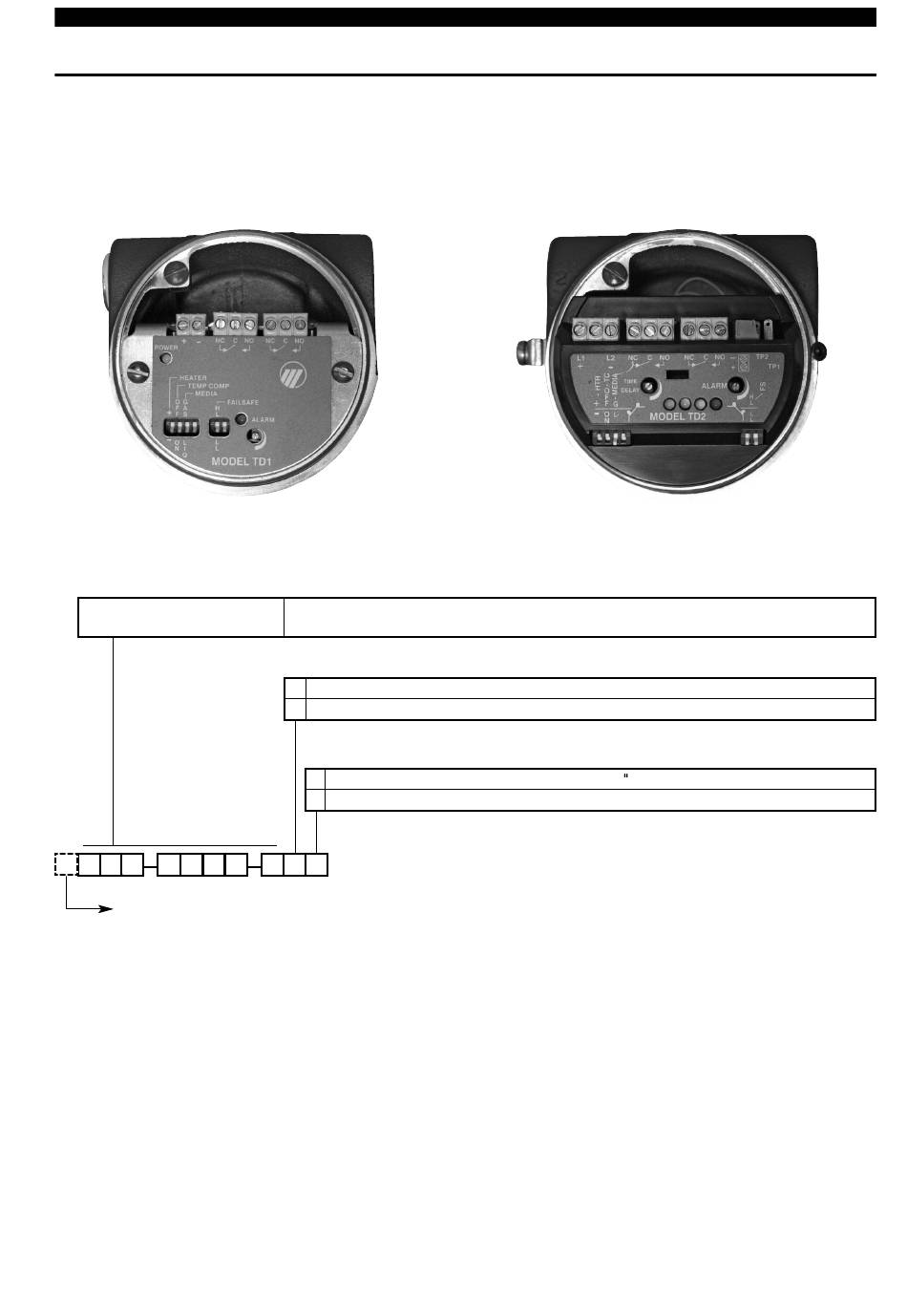

1. Codification de lʼélectronique Thermatel
T D 1 - 2 D 0 0 - 0
T D 1 2 D 0
X = produit avec exigence particulière du client
®
TD1
TD1
®
Electronique intégrée pour alimentation 24 V CC et avec 1 relais de sortie
BPDB 8 A
HOMOLOGATIONS
3 Boîtier étanche
C Boîtier antidéflagrant ATEX avec circuit de sonde à sécurité intrinsèque
BOITIER/ENTREES DE CABLES
0 IP66, aluminium moulé, entrée de câble 3/4 NPT (2 entrées - 1 avec bouchon)
1 IP66, aluminium moulé, entrée de câble M20 x 1,5 (2 entrées - 1 avec bouchon)
Codification complète de lʼélectronique Thermatel
0 0
TD2
TD1
®
