Interface câblée
Il est possible de connecter le système SBS à une
commande de machine PLC ou CNC à l'aide d'une
interface câblée ou d'une interface logicielle. L'interface
câblée est assurée au moyen d'un connecteur standard
DB-25 situé, séparément, à l'arrière du panneau de la
carte AEMS, alors que l'interface logicielle est assurée
au moyen d'une connexion Ethernet ou USB, toutes deux
communes à l'ensemble de l'unité de commande. Etant
donné qu'il existe un grand nombre de variantes et de
configurations possibles pour les câbles requis pour ce
type d'interface, il appartient à l'opérateur de fournir le
câble adéquat.
Lors de la conception d'une interface pour le système
SBS, il est essentiel de bien comprendre que le
contrôleur de la meuleuse doit commander le système
SBS. Le système SBS n'est pas en mesure de
commander la meuleuse.
Veuillez lire attentivement l'intégralité de ce Manuel
d'utilisation avant de tenter de connecter le système SBS
à la commande de la machine. Les chapitres relatifs à
l'interface d'autres produits SBS pouvant être installés
dans la commande SBS sont traités séparément dans le
manuel complémentaire fourni avec le produit en
question.
Interface de commande câblée - Carte AEMS
L'interface câblée est composée de trois parties : l'interface d'alimentation, les entrées et les sorties.
L'alimentation de l'interface est exclusivement fournie pour une utilisation avec les entrées de l'interface
câblée. Elle est composée de trois broches de raccordement ordinaires et d'une broche de raccordement
sortie. Les broches ordinaires sont raccordées à l'intérieur au châssis et à la terre. La puissance atteint 30 mA
maximum à environ +15 Vcc. Tout courant externe utilisé pour les entrées et sorties de l'interface doit être
de type SELV (très basse tension de sécurité).
Les trois entrées sont immunes au bruit et robustes. Les entrées sont activées en les tirant vers le haut, soit au
moyen d'une connexion à l'alimentation de l'interface câblée de type SB-5500 ou d'une connexion à un
signal fourni par le client. L'activation des entrées nécessite au moins 8 mA pour une tension d'environ 10 à
26 volts, CA ou +CC, conformément au commun de l'alimentation électrique de l'interface câblée du SB-
5500. Les entrées sont désactivées en retirant la connexion de la source du courant ou du signal.
Les quatre sorties des relais sont composées de relais bidirectionnels/unipolaires, à l'état solide et opto-
isolée. Ces relais peuvent servir à émettre un signal de sortie en les connectant à une source de tension
fournie par le client. Les contacts du relais sont isolés du point de vue électrique de tous les autres circuits et
fournissent une tension nominale maximale de 24 volts CC ou CA et 50 mA maximum. Les charges
inductives doivent être protégées contre les transferts en retour de 50 Vcc.

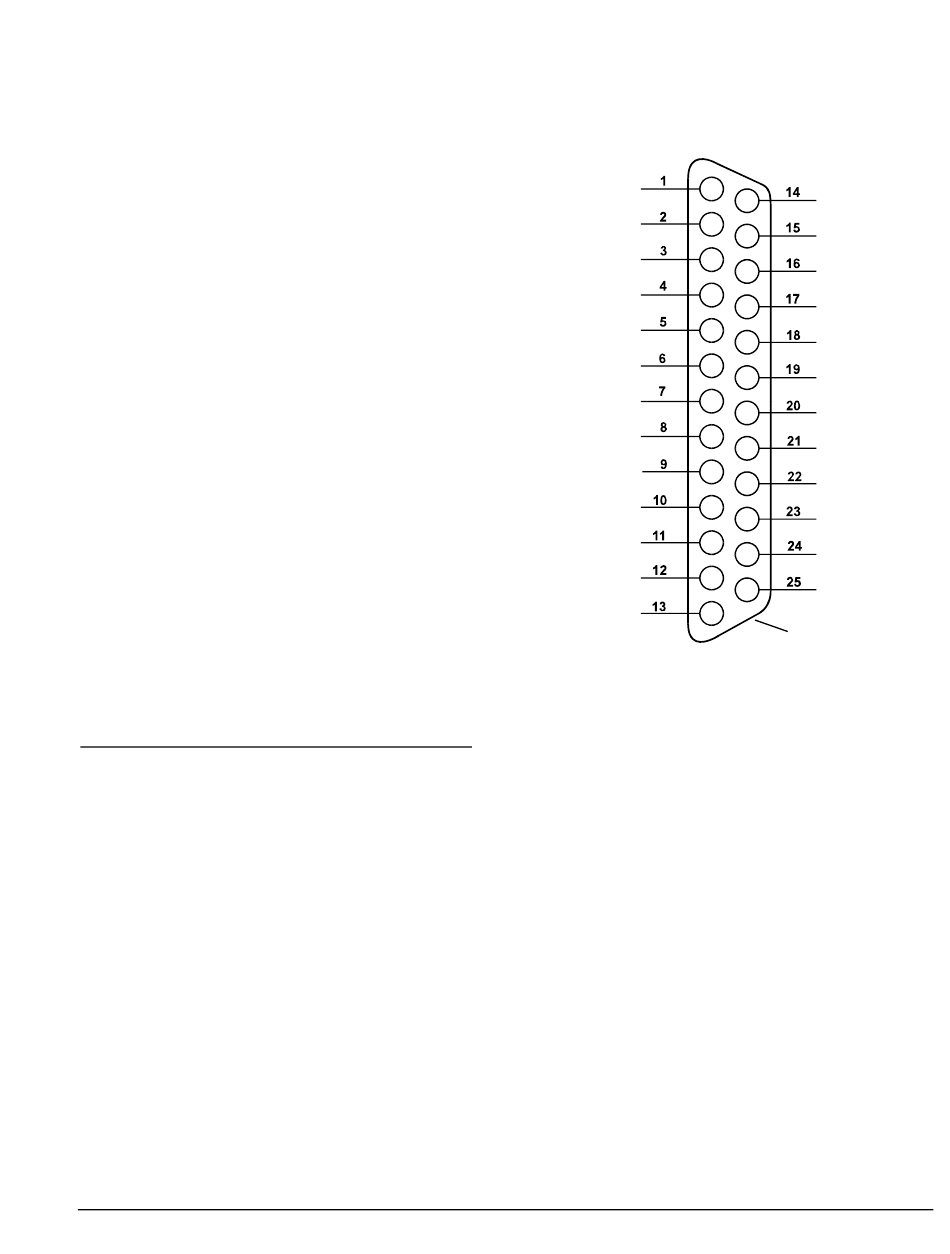

Connecteur d'interface câblée
Pour la carte AEMS dans le modèle SB-5500
SUP-COM
A-OUT
M1-R
M1-NO
M2-R
M2-NO
SUP-COM
CRASH-NC
LIM1-NC
LIM1-NO
CRASH-NO
GAP-NO
SUP-COM
Schéma de câblage du connecteur
CNC de l'AEMS
Systèmes d'équilibrage SBS - Utilisation de l'AEMS
LIM2-NO
LIM2- R
LIM2-NC
FPI
RESET
M1
SUP-OUT
M2
LIM1- R
CRASH-R
GAP- R
GAP- NC
Coque (masse blindée)
