Branchement de l'écran

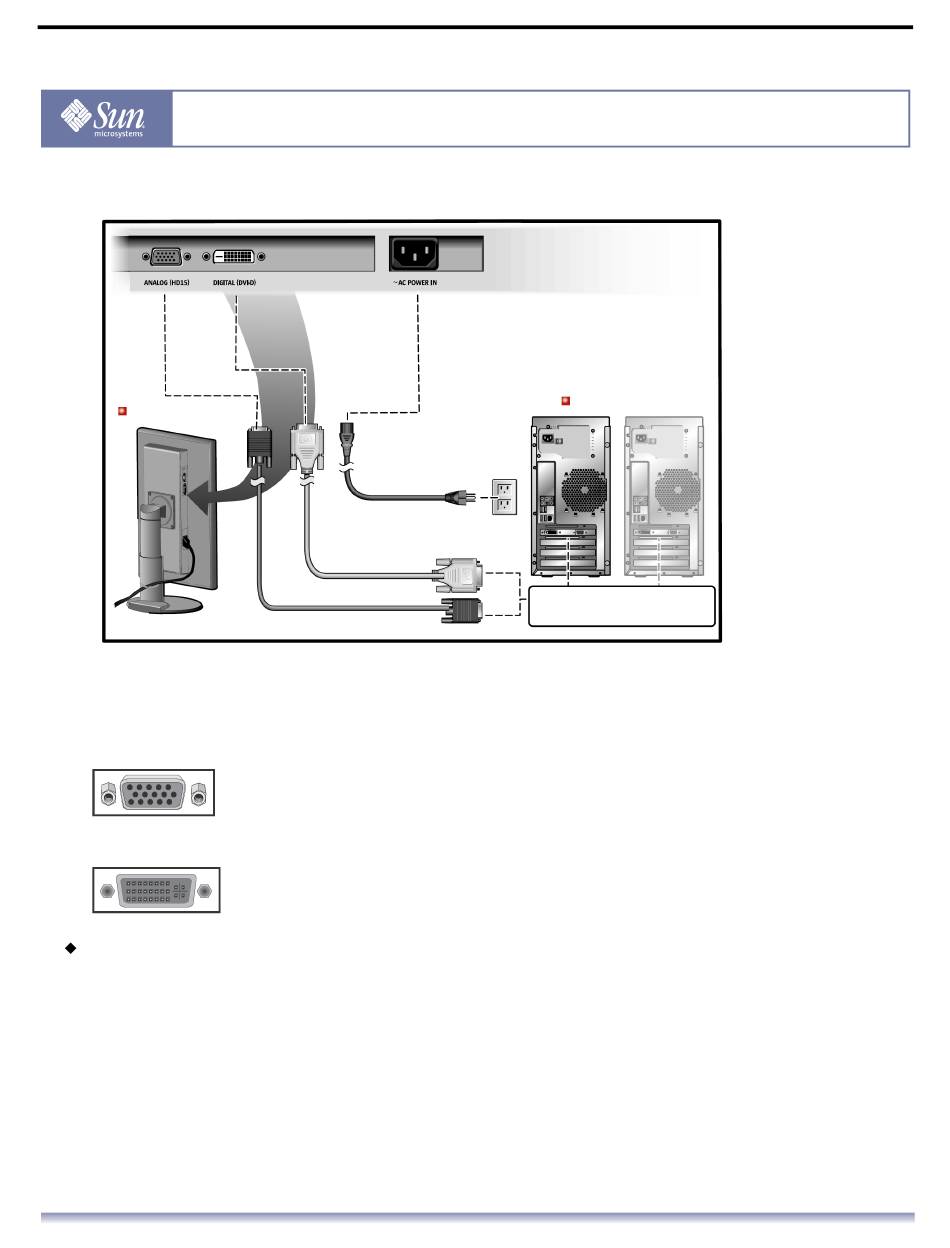

Vue arrière de l'écran
1. Branchez le cordon d'alimentation de votre écran à la prise située à l'arrière de l'écran. Branchez le
cordon d'alimentation de l'écran à une prise près de l'écran.
2. Branchez le connecteur HD-15 (Analogique) à la carte graphique.
Branchez le câble au connecteur 15 broches HD-15 situé à l'arrière de l'écran.
3. Branchez le connecteur DVI (Numérique) à la carte graphique.
Branchez le câble DVI au port DVI situé à l'arrière de l'écran.
Si l'écran est correctement branché par le connecteur DVI mais que l'affichage est vide, appuyez sur le
bouton SOURCE pour voir si l'écran est en mode analogique.
Remarque. Seulement un câble est nécessaire pour le branchement à l'écran. L'utilisation du DVI est
recommandé lorsque cela est possible. Le second câble peut être utilisé pour une source alternative, la
source sélectionnée est contrôlée via le bouton "Source".
Copyright(c) 2008, Sun Microsystems, Inc. Tous droits réservés.
Cordon
d'alimentation
(non inclus)
Câble DVI-D
Câble HD-15 (VGA)
Manuel de l'utilisateur - 6
Configuration
Vue arrière de l'ordinateur
Un seul câble vidéo par ordinateur est
requis. Il est recommandé d'utiliser un
câble DVI lorsque cela est possible.
