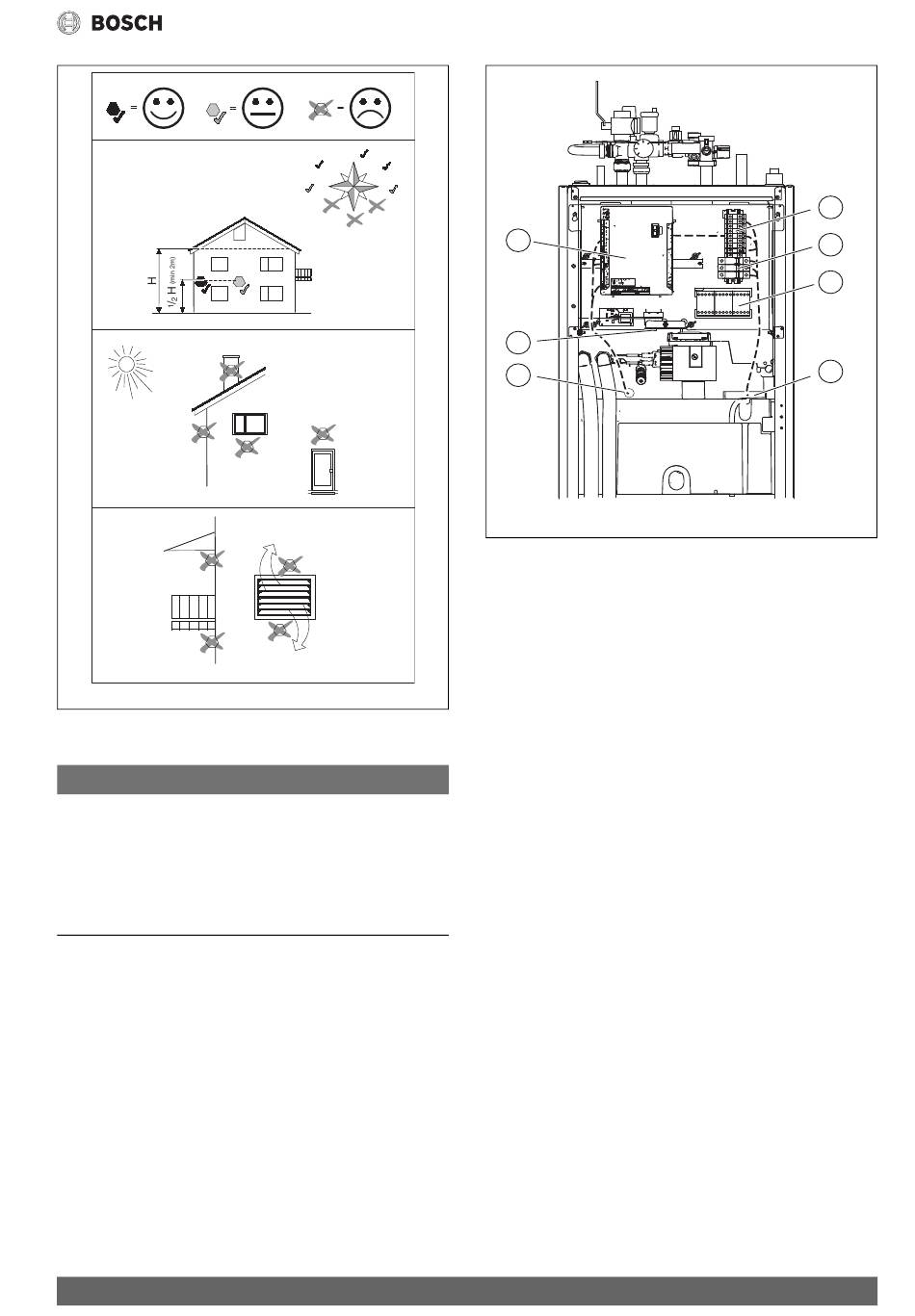

Fig. 12 Positionnement de la sonde de température extérieure
Raccordements externes
AVIS
Dommages matériels dus à un raccordement défectueux !
Le raccordement à une tension ou une intensité inappropriée peut
endommager les composants électriques.
▶ Effectuer uniquement des raccordements aux bornes externes de la
pompe à chaleur adaptés à 5 V et 1 mA.
▶ Si des relais intermédiaires sont nécessaires, utiliser exclusivement
des relais avec contacts dorés.
Les entrées externes peuvent être utilisées pour la commande à distance
de certaines fonctions de l'appareil de commande.
Les fonctions activées par les entrées externes sont décrites dans la
notice de l'appareil de commande.
L'entrée externe est raccordée soit à un interrupteur manuel soit à un
appareil de commande avec sortie relais 5 V.
Raccorder l'unité intérieure
▶ Enlever le couvercle du boîtier de commande.
▶ Faire passer le câble de raccordement par les passe-câbles en haut
vers le boîtier de commande. Utiliser des ressorts de traction.
▶ Poser le câble de manière à pouvoir basculer le boîtier de commande
vers l'avant.
▶ Raccorder le câble conformément au schéma de connexion.
▶ Remonter le couvercle du boîtier de commande.
Compress 6000 AW AWM|AWMS – 6721817586 (2022/01)
N
NW NE
W E
SW SE
S
Fig. 13 Disposition des composants dans le boîtier de commande et les
[1]
[2]
[3]
[4]
[5]
[6]
6 720 809 156-23.1I [7]
7
6
5
chemins de câbles
Bornes de raccordement
Coupe-circuit automatiques (modèle 15 kW uniquement)
Contacteurs K1, K2, K3
Chemin de câbles pour le raccordement électrique
Chemin de câbles CAN-BUS, EMS-BUS et sonde
Réinitialisation de la protection contre la surchauffe
Circuit imprimé d'installation
Installation
1
2
3
4
6 720 809 156-23.3I
