Identification des ports du serveur
Les rubriques suivantes présentent une description des broches du ports du serveur.
"Ports USB" à la page 63
■
"Port SER MGT" à la page 64
■
"Port NET MGT" à la page 65
■
"Ports Gigabit Ethernet" à la page 65
■
"Ports vidéo" à la page 66
■
"Connecteurs SAS" à la page 67
■
"Port QSFP" à la page 69
■
Informations connexes
"Connecteurs et ports du panneau arrière" à la page 42
■
"Connexion des câbles du serveur" à la page 41
■
Ports USB
Deux ports USB sont accessibles à l'avant du serveur et deux autres à l'arrière.

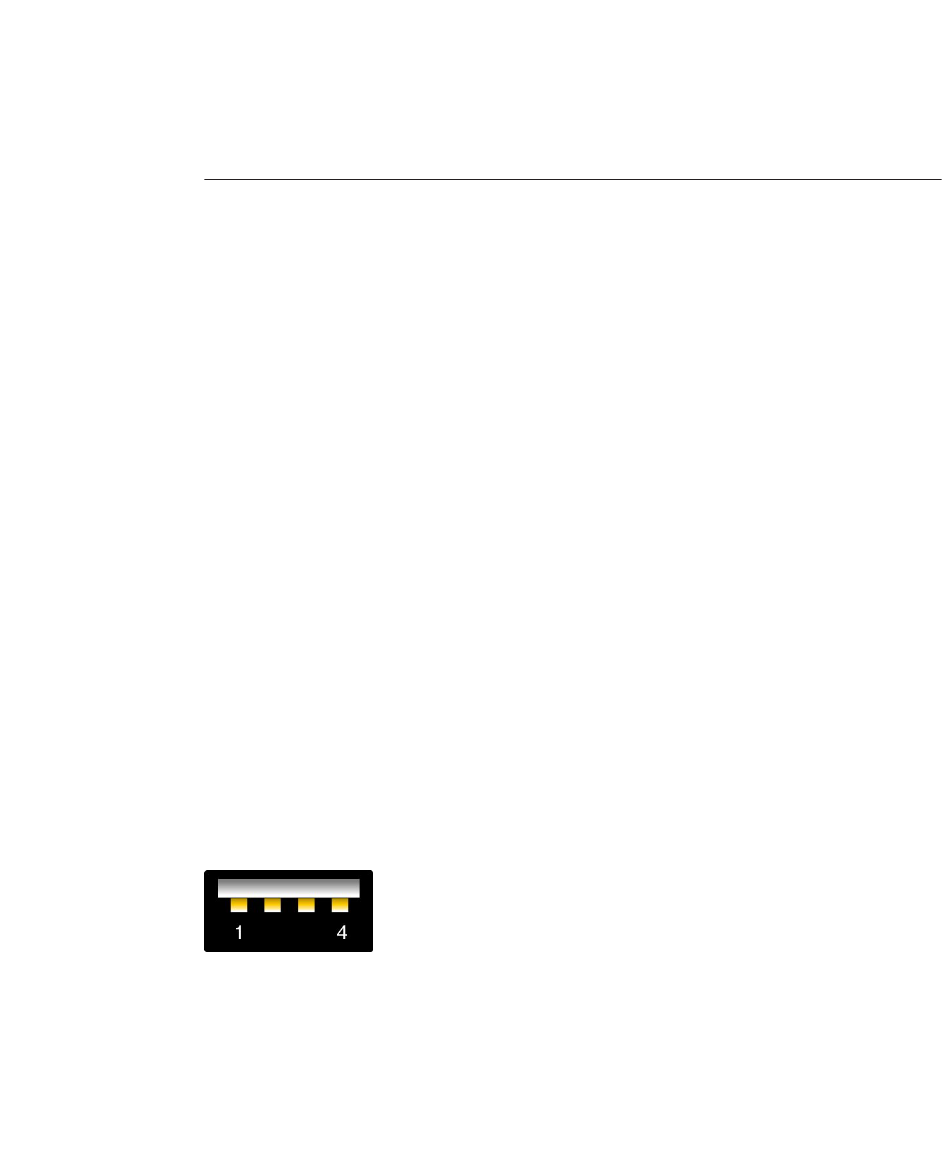

FIGURE 8
Légende de la figure
1: Alimentation +5 V
2: Données -
3: Données +
4: Terre
Connecteur USB
