Mode d'emploi
Pince électrique parallèle GPE
3.3.
Intégration et connexion des détecteurs de proximité inductifs
Les détecteurs de proximité qui seront intégrés dans les pinces doivent respecter les conditions
suivantes :
Intervalle de commutation :
Possibilité de montage à fleur
Diamètre du boîtier :
Longueur mini du boîtier (Ø6.5) :
Pour monter les détecteurs de proximité, retirer les bouchons de fermeture à vis (Pos.280b), visser
les écrous de fixation (Pos.540) du capteur joints dans le carter (Pos.10) et introduire le détecteur de
proximité jusqu'au fond du perçage du carter (Pos.10). Fixer le détecteur de proximité en bloquant
les écrous de fixation du capteur (Pos.540).

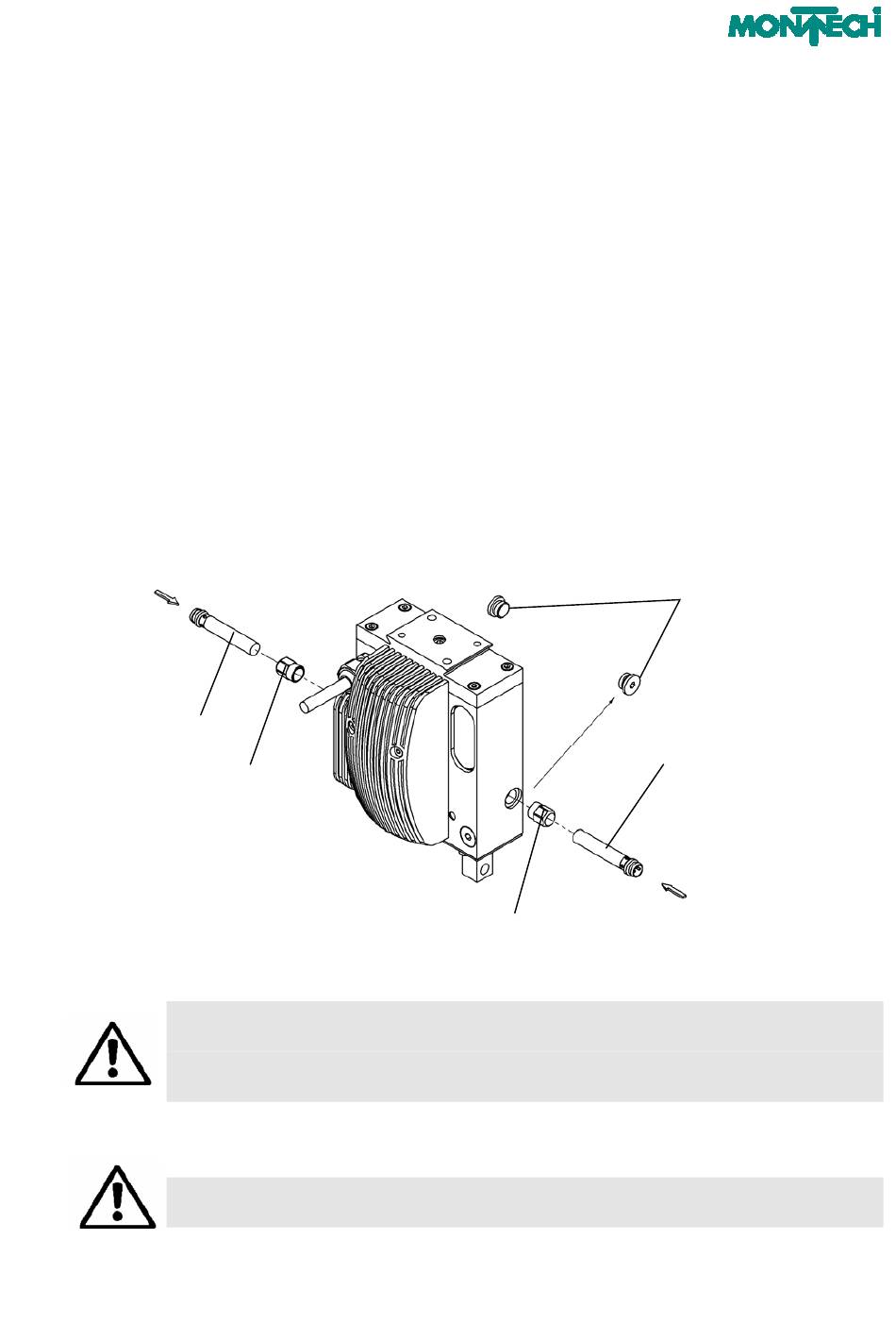

Intégration des détecteurs de proximité inductifs
Détecteur de
proximité position
fermée
540
Interrogation de la position de serrage :
Afin de garantir la position de serrage par l'intermédiaire des détecteurs de proximité
inductifs, les doigts de préhension doivent être conçus de sorte que la position de
serrage se trouve dans la zone d'une fin de course d'un mors de serrage (< 1 mm avant
la fin de la course nominale).
Câble de connexion pour détecteur de proximité :
Afin d'éviter toute application de force sur les détecteurs de proximité, les câbles de
connexion doivent toujours être munis d'une décharge de traction !
2mm
6.5mm
27mm
540
280b
Détecteur de
proximité position
ouverte
11
