Convertisseur pour pont de jauge KFD2-WAC2-(Ex)1.D
Montage et raccordement
5.3

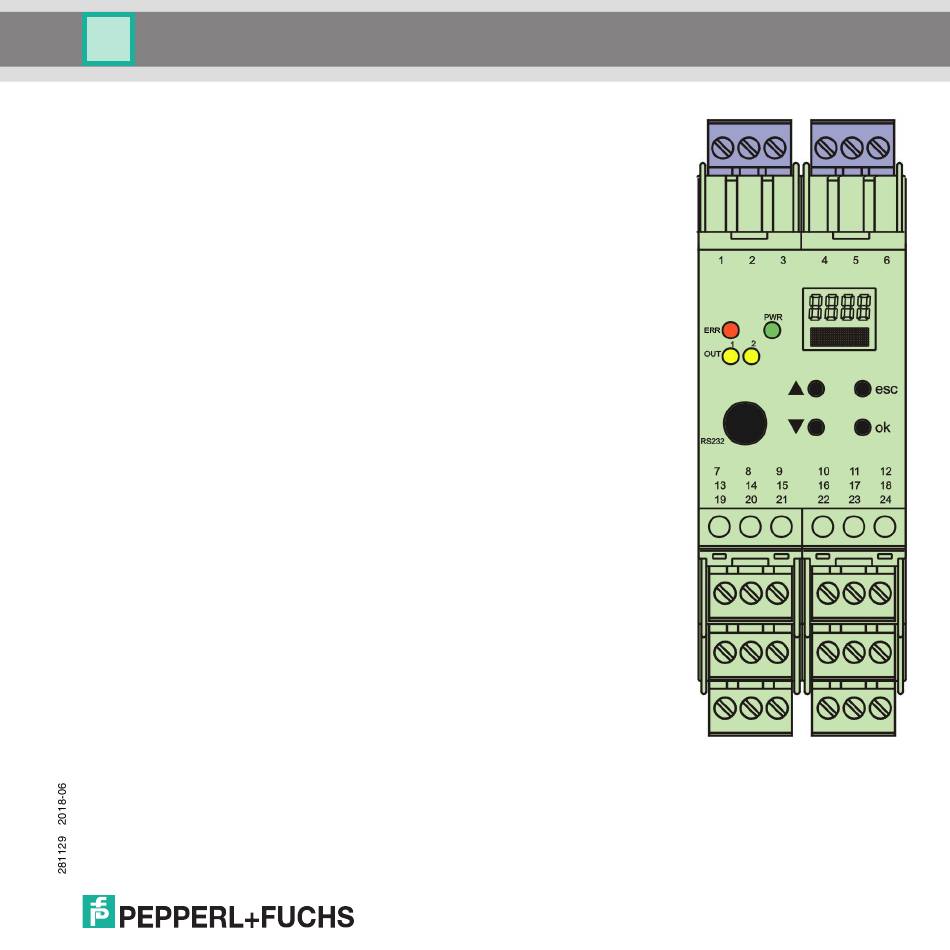

Face avant de l'appareil
La face avant du WAC2 comprend les éléments suivants :
• LED « ERR » (rouge), pour indiquer
− un défaut capteur (clignote en rouge)
− le mode de simulation (uniquement lors de l'utilisation avec
PACTware
TM
− un défaut de l'appareil (allumage rouge fixe)
Pour obtenir des informations sur les messages d'erreur, voir
section 6.
• LED « PWR » (verte), pour signaler la présence de la tension
d'alimentation
• LED « OUT 1 » (jaune) pour indiquer que le relais 1 est actif
• LED « OUT 2 » (jaune) pour indiquer que le relais 2 est actif
• Affichage de la valeur mesurée et affichage d'un message d'erreur
lorsque l'appareil est en mode paramétrage
• Quatre boutons pour le paramétrage du WAC2
− (vers le haut)
− (vers le bas)
− ESC (Échappe)
− OK
• Interface pour raccorder un ordinateur à des fins de paramétrage et
de diagnostic de l'appareil avec le logiciel d'exploitation PACTware
via l'adaptateur K-ADP-USB
, cette LED clignote en rouge)
,
TM
9
