Convertisseur pour pont de jauge KFD2-WAC2-(Ex)1.D
Montage et raccordement

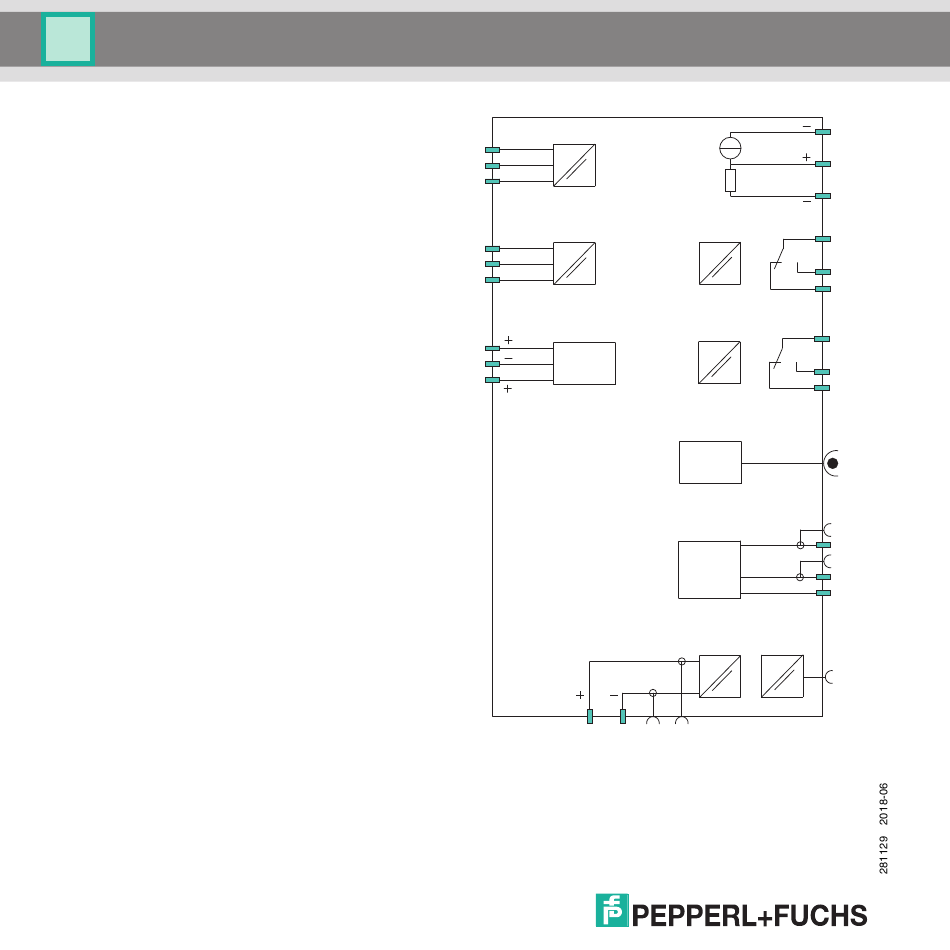

Les bornes vertes restantes possèdent les
fonctions suivantes :
• Bornes 7/8 : sortie courant
• Borne 9 : uniquement pour la sortie tension
(voir ci-dessous).
• Bornes 10 à 12 : relais 1
• Bornes 13/14 : entrée digitale 1
• Bornes 15/14 : entrée digitale 2
• Bornes 16 à 18 : relais 2
• Bornes 19 à 21 : interface RS 485
(désactivées si la prise est dans l'interface
RS 232)
• Borne 22 : non utilisée
• Bornes 23/24 : alimentation 24 VCC
Si vous raccordez les bornes 7 et 9 à l'aide d'un
pont, cela entraîne une tension de sortie de
- 10 V ... + 10 V entre ce pont et la borne 8. La
résistance de dérivation intégrée est de 500 Ω.
L'interface RS 485 est galvaniquement isolée
des autres circuits. Elle est désactivée si vous
branchez un connecteur dans la prise de
l'interface RS 232 sur le panneau avant
du WAC2. Pour en savoir plus, reportez-vous à
la description de la rubrique section 8.
De plus amples informations sur le
raccordement du WAC2 (par exemple, le
raccordement à l'aide du rail d'alimentation
électrique) sont disponibles dans les
instructions d'utilisation du Système K sur notre
page Internet www.pepperl-fuchs.com/pa (sous
Product search [Recherche de produits],
*
saisissez
WAC2
8
*
).
1
2
3
4
5
6
13
13
Entrées
14
14
digitales
15
15
23 23
24 24
7
8
9
10
10
11
11
12
12
16
16
17
17
18
18
RS 232
P
21+
N
RS 485
19-
20
GND
