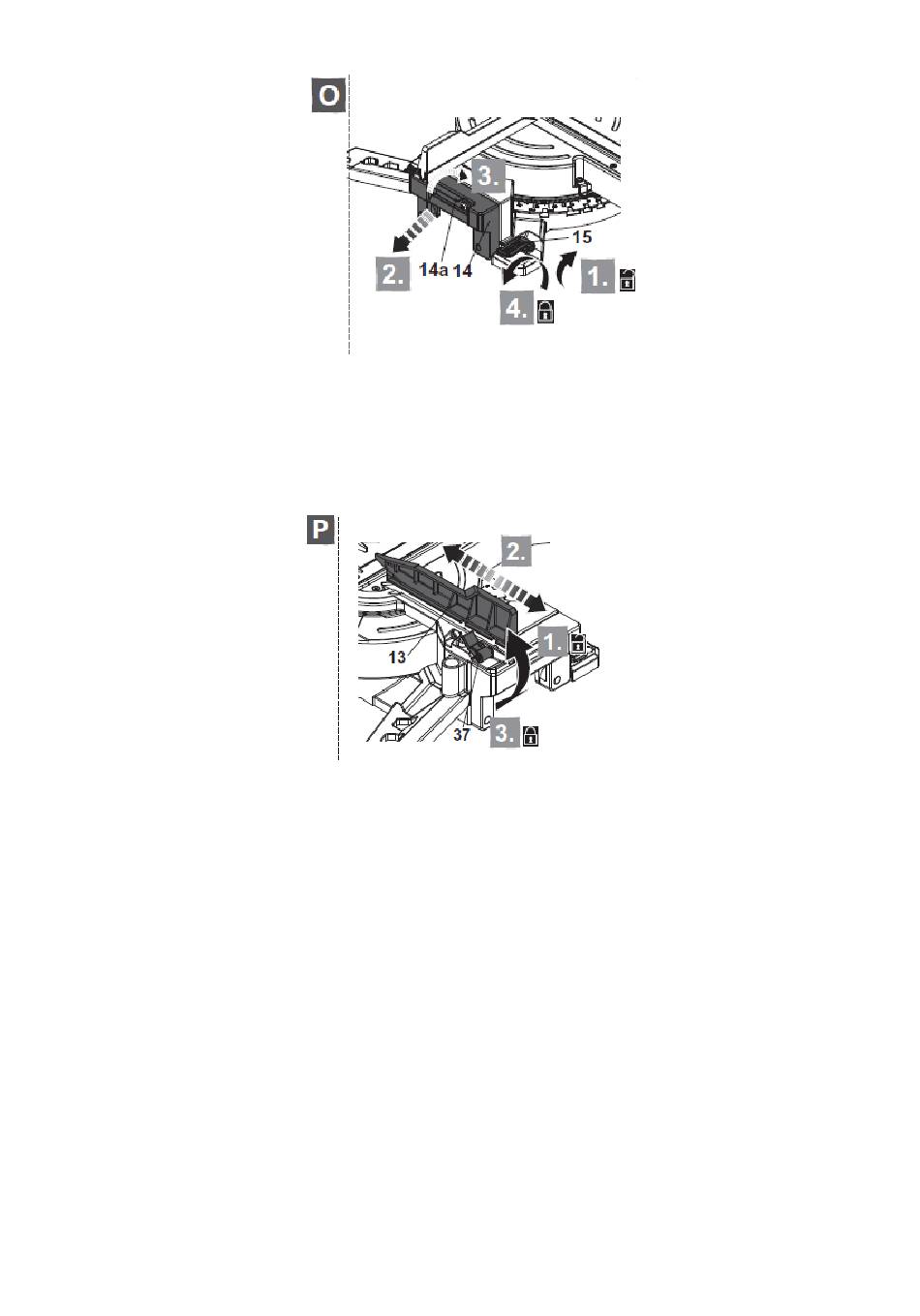

Réglage du guide (fig P)
1. Déverrouillez le levier de verrouillage du guide (37) (étape 1).
2. Faites glisser le guide (13) dans la position souhaitée (étape 2).
3. Verrouillez le levier de verrouillage du guide (37) (étape 3).
Assurez-vous que la lame de scie n'interfère pas avec le guide en effectuant un « essai à sec » avec la tête
de coupe réglée à l'angle de biseau et d'onglet requis.
Réglage de la pince pour pièce (fig Q)
La pince pour pièce (11) peut être montée de chaque côté de la base. Utilisez-le pour supporter des pièces
de différentes épaisseurs en ajustant la hauteur du support (11d) et de la plaque (11c).
Assurez-vous que le boîtier du moteur n'interfère pas avec la pince pendant le fonctionnement avec la tête
de coupe réglée à l'angle de biseau et d'onglet requis.
1. Desserrez le bouton de verrouillage (11a) (étape 1) sur le montant de réglage de la hauteur (11b) et
réglez le support (11d) à la hauteur souhaitée (étape 2). Serrez le bouton de verrouillage pour fixer le
support (étape 3).
2. Appuyez sur le bouton de verrouillage (11e) et maintenez-le en position (étape 4). Ajustez la hauteur de
la plaque (11c) à la surface de la pièce (étape 5).
3. Tournez fermement le bouton de réglage de la hauteur (11f) dans le sens des aiguilles d'une montre
pour fixer la pièce à travailler avant l'opération (étape 6).
