Réglez le commutateur [SETTING] sur « GUITAR » ou « MIC » à
moins que vous n'ayez connecté un microphone à
condensateur nécessitant une alimentation fantôme.
Fournir une alimentation fantôme à un microphone
dynamique entraînera un dysfonctionnement. Pour plus de
détails sur les spécifications du microphone que vous utilisez,
reportez-vous au mode d'emploi de votre microphone.
Avant de changer la position du commutateur
[SETTING], réglez le volume sur « 0 » à l'aide du clavier
[VOLUME] sur le panneau latéral. Si vous changez la
position du commutateur [SETTING] pendant que le
volume est augmenté, il est possible qu'un bruit très
fort soit émis, lequel peut endommager votre
amplificateur et vos haut-parleurs.
7 Commande [SENS]
Ce bouton permet de régler le niveau d'entrée du périphérique
connecté à la prise MIC IN ou à la prise MIC/GUITAR IN.
Lors de l'enregistrement, utilisez ce bouton pour régler le
niveau d'enregistrement (p. 56).
* Si vous réglez [SENS] sur la position minimum, la diffusion
n'est pas entièrement coupée à l'entrée. Pour couper
complètement la diffusion à l'entrée du microphone, réglez
l'interrupteur d'entrée du microphone sur OFF (p. 59).
Prise MIC IN
8
Vous pouvez connecter un microphone ici (p. 55).
Il s'agit d'une prise Input audio analogique avec
préamplificateur microphone. Elle peut accepter les
connexions symétriques ou asymétriques.
* Il n'est pas possible d'utiliser simultanément la prise
MIC/GUITAR IN et la prise MIC IN.
* La prise MIC IN peut fournir une alimentation 48 V, ce qui
permet de connecter un microphone à condensateur.
Réglez le commutateur [SETTING] sur « MIC (DC 48 V
10 mA) » si un microphone à condensateur à alimentation
fantôme est connecté à la prise MIC IN.
922

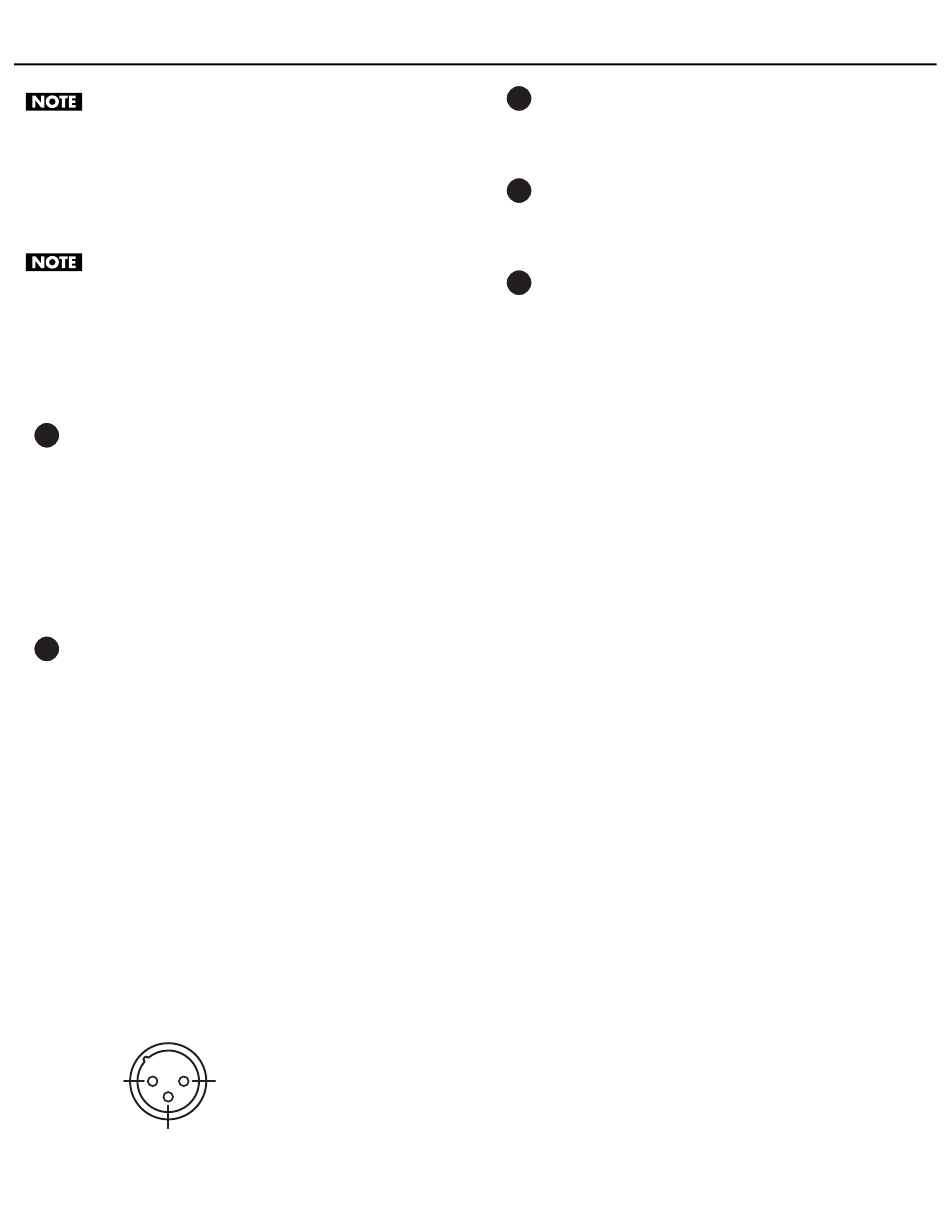

* Cet instrument est équipé de prises de type symétrique
(XLR). Les diagrammes de câblage de ces prises sont
présentés ci-dessous. Vérifiez les diagrammes de câblage
des autres équipements que vous souhaitez connecter
avant d'effectuer les connexions.
fig.XLRJack.eps
2: HOT
3: COLD
1: GND
9 Entrée LINE IN
Vous pouvez connecter ici un lecteur audio portable ou
périphérique similaire (p. 58).
10 Sorties LINE OUT
Sortie du signal audio de l'amplificateur et de la console de
mixage en stéréo (p. 56).
11 Borne de mise à la terre
Si nécessaire, vous pouvez la connecter à une borne
électrique externe.
927
* Selon votre installation, il peut arriver que vous ayez une
sensation désagréable ou l'impression que la surface de ce
produit est rugueuse lorsque vous le touchez ou lorsque
vous touchez un microphone qui y est branché, ou les
parties métalliques d'autres objets tels que des guitares.
Ce phénomène s'explique par une charge électrique
infinitésimale, absolument inoffensive. Cependant, si ce
phénomène vous inquiète, reliez la borne de mise à la terre
(voyez l'illustration) à une terre externe. En revanche,
lorsque vous mettez cet appareil à la terre, il arrive que
vous entendiez un léger bourdonnement ; cela dépend
également des caractéristiques de votre installation. Si
vous ne savez pas comment effectuer ce branchement,
contactez le centre de service Roland le plus proche ou un
distributeur Roland agréé (voir la fiche « Information »).
Endroits à éviter pour le branchement
• Conduites d'eau (risque d'électrocution)
• Conduites de gaz (risque d'incendie ou d'explosion)
• Terre de ligne téléphonique ou paratonnerre (peut être
dangereux en cas d'orage)
Description de l'appareil
