Distributeur d'air avec indicateur de course

1-K
1-J
1-I 1-l
1-D
1-F
1-C
1-E
Maintenance du distributeur

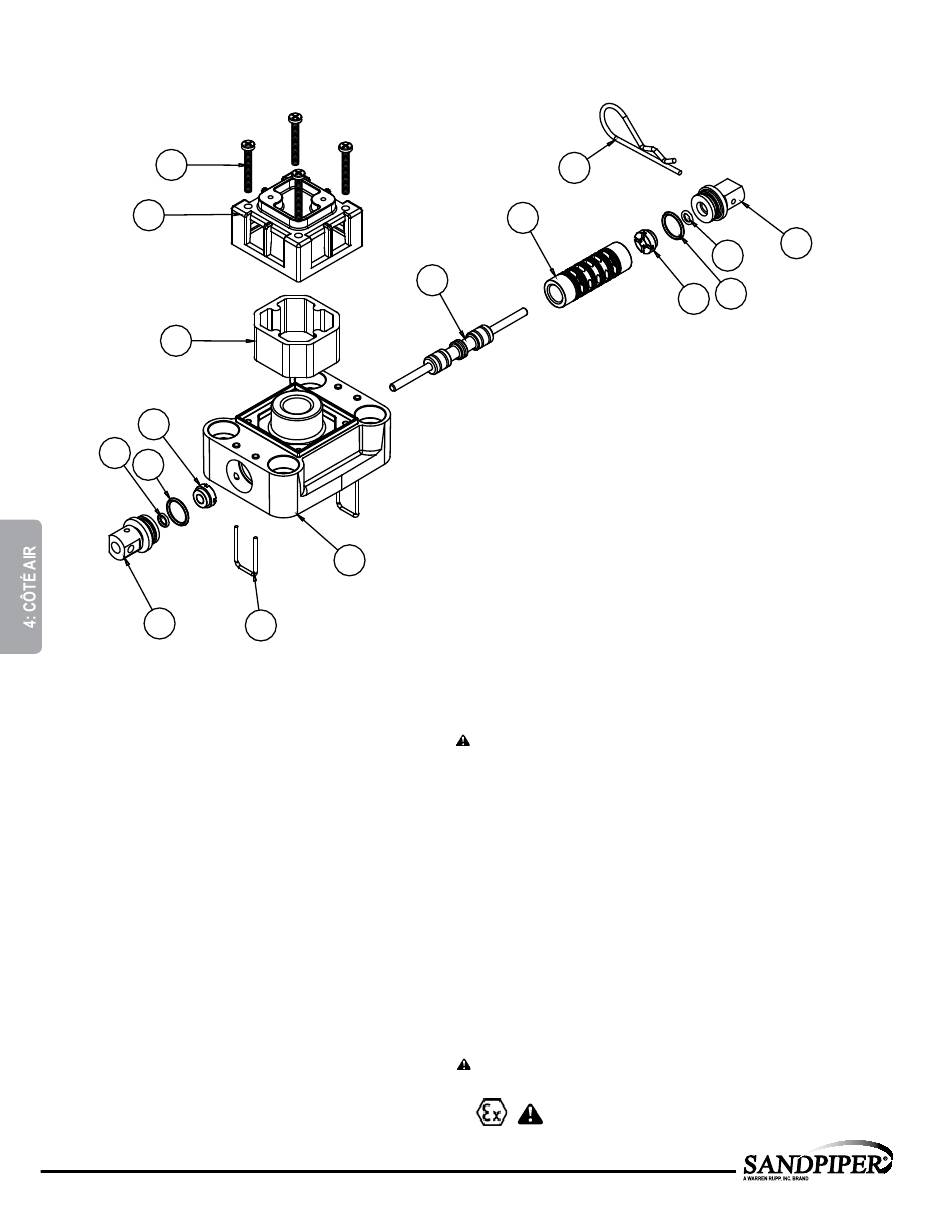

Reportez-vous au schéma des pièces détachées, retirez les vis.
Étape 1 : Retirez le capuchon de maintien (1-G).
Étape 2 : Retirez le capuchon (1-E), le butoir (1-D).
Étape 3 : Retirez la bielle de (1-B) (veillez à ne pas le rayer).
Étape 4 : Appuyez sur le manchon (1-B) pour le dégager du corps (1-A).
Étape 5 : Inspectez les joints toriques (1-C) et remplacez-les si nécessaire.
Étape 6 : Lubrifiez légèrement les joints toriques (1-C) du manchon (1-B).
Étape 7 : A ppuyez sur le manchon (1-B) pour l'enclencher dans le corps
(1-A).
Étape 8 : Réassemblez le tout dans l'ordre inverse.
remarque : L'ensemble manchon-bielle (1-B) est non interchangeable, car
adapté à une distance minimale précise (1-B).
13
• Modèle S05 métallique
1-B
1-A
1-G
1-H
1-B
liste principale des pièces du distributeur d'air
élément Référence de pièce Description
1 031-167-000
1-A 095-106-559
1-B 031-134-000
1-C 560-101-360
1-D 132.030.552
1-E 165-123-147
1-F 560-029-360
1-G 675-062-115
1-H 210-008-330
1-I 530-031-550
1-J 165-109-559
1-K 710-011-115
Pour les pompes dont le matériel est revêtu de PTFE vierge :
1 031-167-002
1-G 675-062-308
1-J 710-011-308
(inclut tous les autres éléments utilisés sur 031-166-000)
Pour les pompes avec un autre silencieux pour bruits d'engrènement ou
conduit d'échappement :
1 031-169-000
(Inclut tous les éléments utilisés sur 031-167-000 plus haut moins 1-H, 1-I et 1-J)
Certification ATEX
.
www sandpiperpump
s05mdl1sm-rev0811
1-E
1-F
1-C
1-D
Distributeur d'air
Corps du distributeur d'air
Ensemble manchon-bielle
Joint torique
Butoir
Capuchon
Joint torique
Maintien du capuchon
Goupille de sécurité
Silencieux
Couvercle du silencieux
Vis autotaraudeuse
Distributeur d'air
Maintien du capuchon
Vis autotaraudeuse
Distributeur d'air
.
com
Qté
1
1
1
8
2
2
2
2
1
1
1
4
1
2
4
1
