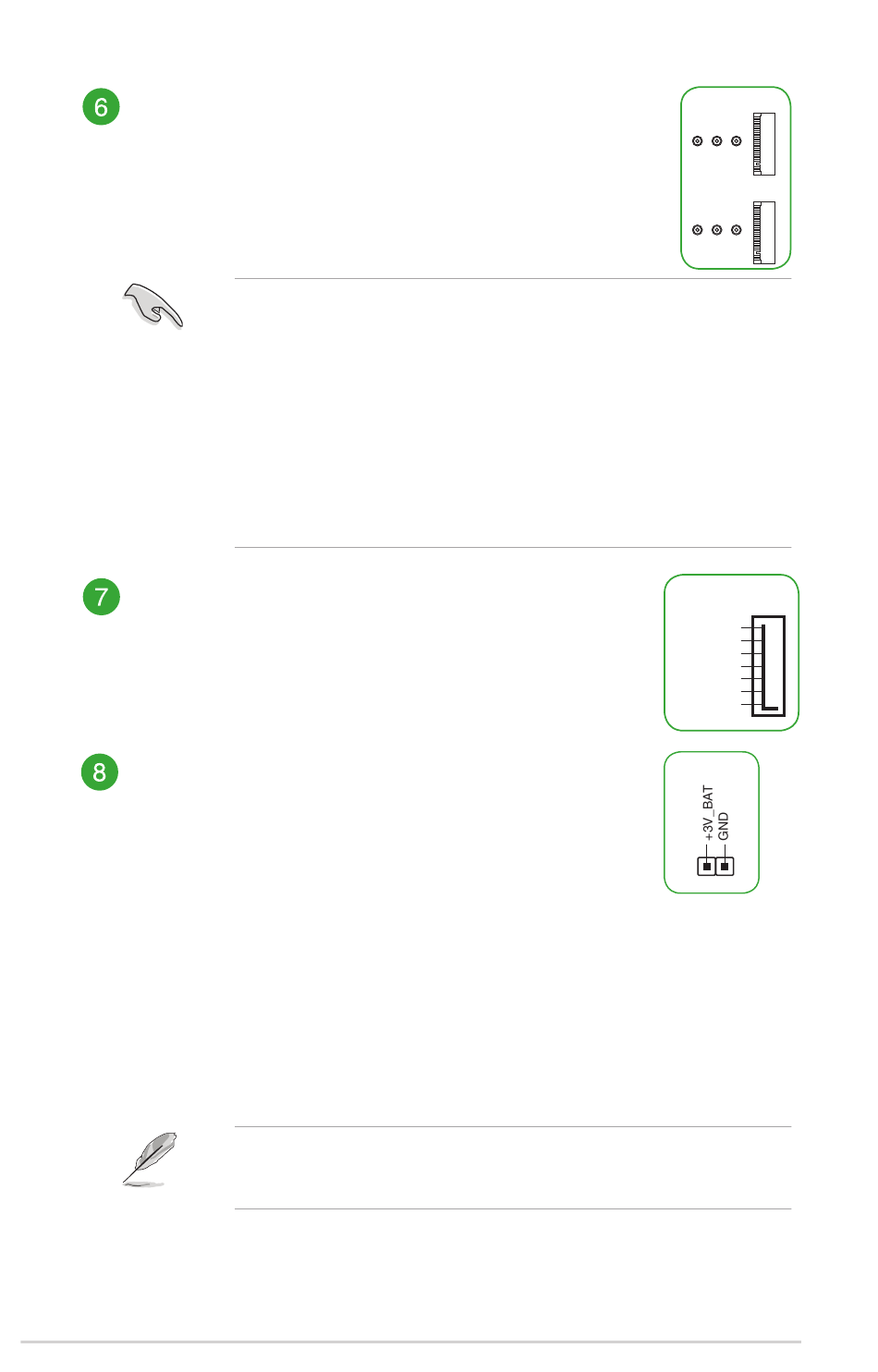

Interfaces M.2 (socket 3)
Ces interfaces permettent d'installer des modules M.2 SSD
(NGFF).
Connecteurs SATA 6.0 Gb/s Intel
Ces connecteurs sont destinés à des câbles Serial ATA pour la
connexion de disques durs Serial ATA 6.0 Gb/s.
Cavalier Clear CMOS (2-pin CLRTC)
Ce connecteur permet d'effacer la mémoire CMOS RTC des
paramètres système tels que la date, l'heure et les mots de
passe.
Pour effacer la mémoire RTC :
1.
2.
3.
4.
1-4
•
Les interfaces M.2_1/2 (socket 3) ne sont compatibles qu'avec les
périphériques de stockage de type M Key et 2242/2260/2280.
•
Lors de l'utilisation des technologies Intel
dispositif PCIe/SATA M.2, assurez-vous de placer le système d'exploitation
UEFI Windows
•
Le slot M.2 prend en charge des vitesses de transfert de données jusqu'à 32
Gb/s.
•
Lorsqu'un périphérique est installé sur le socket M.2_1 en mode SATA, le
connecteur SATA_1 est désactivé.
•
Lorsqu'un périphérique est installé sur le socket M.2_2, le connecteur
SATA_6 est désactivé.
Éteignez l'ordinateur, débranchez le cordon d'alimentation
et retirez la pile de la carte mère.
Utilisez un objet métallique tel qu'un tournevis pour court-
circuiter les deux broches.
Replacez la pile, branchez le cordon d'alimentation et
démarrez l'ordinateur.
Maintenez enfoncée la touche <Suppr.> du clavier lors du
démarrage et entrez dans le BIOS pour saisir à nouveau
les données.
Si les instructions ci-dessous ne permettent pas d'effacer la mémoire RTC, retirez
la pile intégrée et court-circuitez à nouveau les deux broches pour effacer les
données de la RAM RTC CMOS. Puis, réinstallez la pile.
en mode RAID.
®
H270 (7-pin SATA6G_1~6)
®
Chapitre 1 : Introduction au produit
M.2_1(SOCKET3)
2280
2260
M.2_2(SOCKET3)
PRIME Z270-P
2280
2260
PRIME Z270-P M.2(SOCKET3)s
Desktop Responsiveness avec un
®
SATA6G
GND
RSATA_TXP
RSATA_TXN
GND
RSATA_RXN
RSATA_RXP
GND
CLRTC
PIN 1
2242
2242
