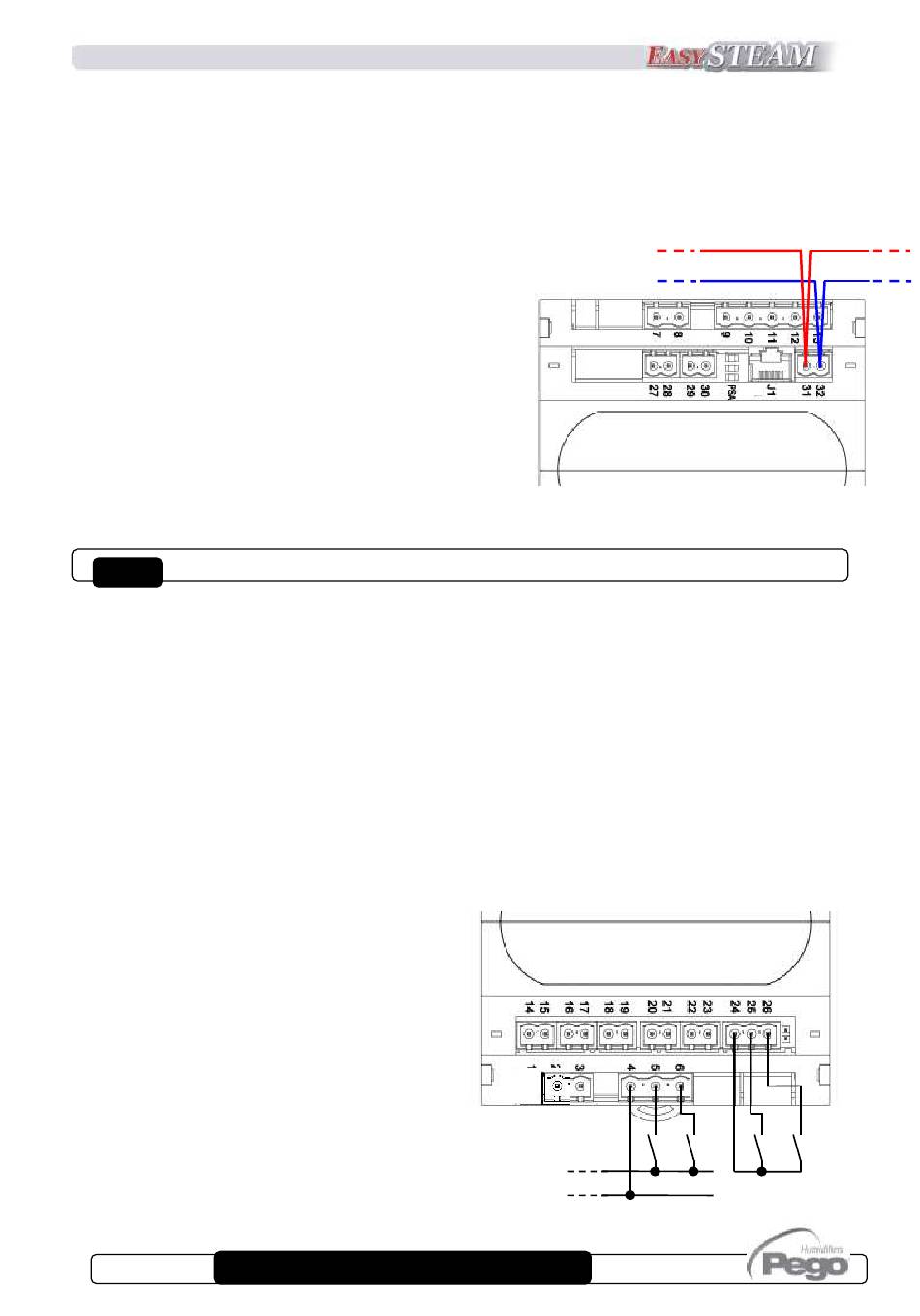

[S9=8] Fonctionnement PROPORTIONNEL RÉFÉRÉ À UNE VALEUR ENVOYÉE SUR
RS485 (0-100 %) :
Ce type de fonctionnement prévoit la production de vapeur en mode proportionnel à la valeur
configurée dans le registre 1537 à travers la communication Modbus-RTU.
Dans ce mode de fonctionnement, les commandes de forçage d'évacuation et production de
vapeur prévoient un time-out de 1 minute ; si dans
cette période, la commande n'est pas envoyée à
nouveau sur Modbus, lorsque ce temps s'est écoulé, la
production de vapeur sera mise à zéro et la pompe
d'évacuation sera désactivée. Cela met en sécurité
l'humidificateur en cas de déconnexions accidentelles
du réseau de communication. Configurer la variable
de deuxième niveau S9 = 8 et brancher l'instrument à
la ligne RS485 avec la borne 32 à la ligne A (TX+) et
la borne 31 à la ligne B (TX-).
Consulter document «MODBUS-RTU_UMIDMS03»
pour obtenir plus d'informations concernant le
Protocole Modbus-RTU de l'humidificateur.
2.5
Quatre entrées numériques sont présentes sur l'électronique avec la signification suivante :
Entrées numériques In1, In2 en basse tension.
Entrée In1 (bornes 24 et 25) : entrée avec signification configurable en fonction de la variable In1
de deuxième niveau. Par défaut, cette entrée est configurée comme « activation principale », active
avec contact fermé entre les bornes 24 et 25.
Entrée In2 (bornes 24 et 26) : entrée avec signification configurable en fonction de la variable In2
de deuxième niveau. Entrée active avec contact fermé entre les bornes 24 et 26 ou par le pont sur la
carte présente à coté de la borne 26. Par défaut, cette entrée est configurée comme « actionnement
de la pompe d'évacuation » pour permettre d'évacuer le cylindre en l'absence de la console.
Entrées numériques In3, In4 sous haute tension alternative (tension de réseau).
Ces entrées sentent la tension de réseau et pour leur fonctionnement, elles nécessitent le
branchement d'une des deux phases (dans ce cas le neutre) à la borne 4.
Entrée In3 (bornes 4<neutre> et 6<phase> ) :
entrée avec signification configurable en fonction
de la variable In3 de deuxième niveau. Entrée
active avec phase à l'entrée de la borne 6.
Entrée In4 (bornes 4<neutre> et 5<phase> ) :
entrée de niveau maximal d'eau dans le cylindre,
active avec phase à l'entrée de la borne 5.
Dans les humidificateurs série ES, l'entrée In4 est
pré-câblée.
Si aucune des entrées In1, In2 et In3 n'est
configurée comme activation, l'humidificateur ne
nécessite
pas
d'activation
fonctionner.
Page 22
ENTRÉES NUMÉRIQUES CARTE HUM2
externe
pour
MANUEL D'UTILISATION
B
A
In4
In3
Phase
N
Rév.01-18
In1
In2
