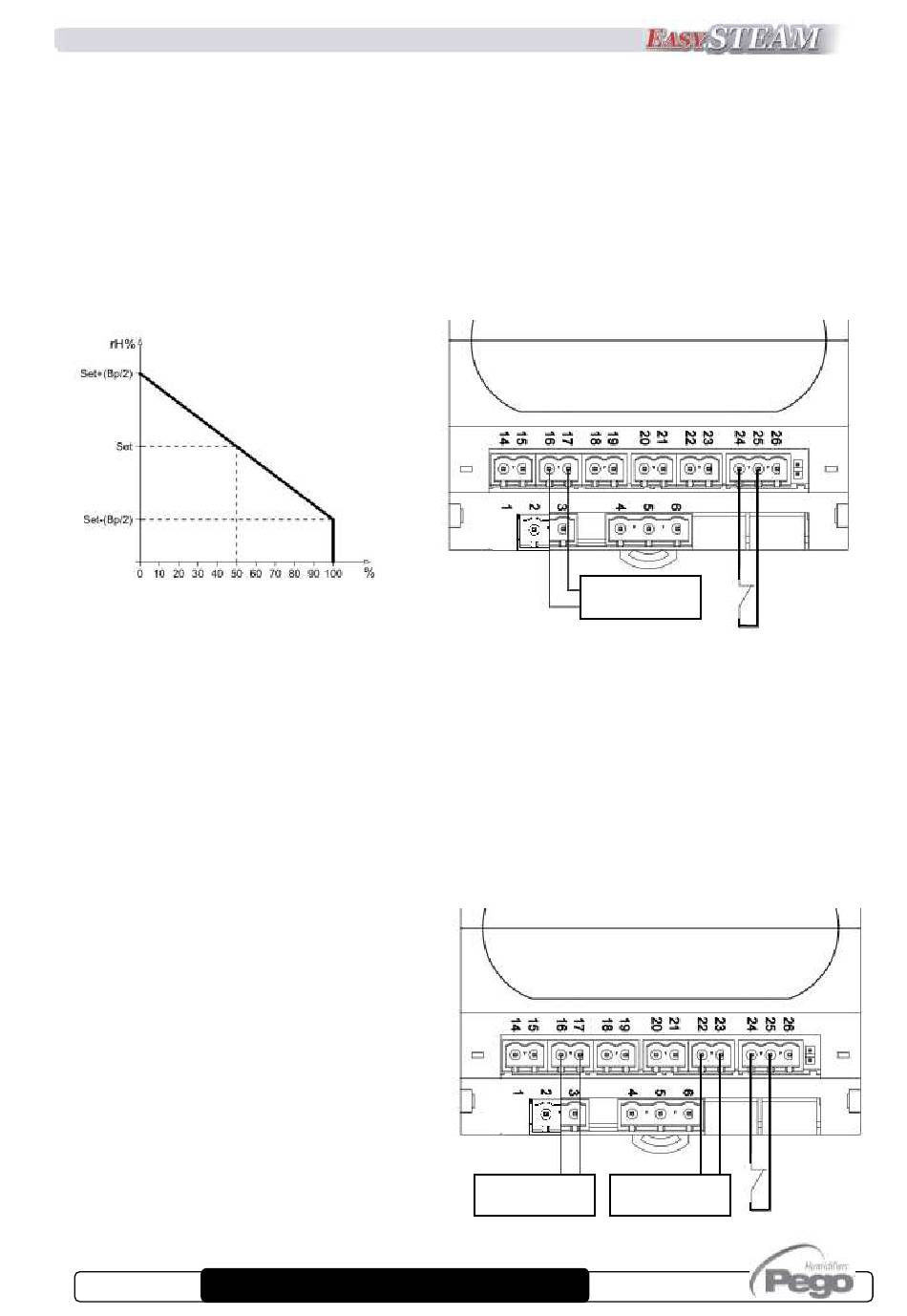

[S9=5] Fonctionnement PROPORTIONNEL avec sonde d'humidité ambiante 0-10Vdc
(HUMIDOSTAT INTÉGRÉ) :
Ce type de fonctionnement prévoit la production de vapeur en mode proportionnel,
l'humidificateur réglera la production de vapeur en mode automatique, en fonction de la
demande dans le milieu et selon le réglage configuré. L'autorisation est fournie par une sonde
d'humidité à 0-10Vdc (0-100 % HR) qui en plus de régler la production de vapeur, permet
l'affichage de l'humidité relative dans le milieu, directement sur l'écran de l'humidificateur.
Configurer la variable de deuxième niveau S9=5 et brancher le signal 0-10Vdc de la sonde
d'humidité aux bornes 16 et 17 ; en particulier à la borne 16 brancher le signal VRH, à la borne
17 brancher GND.
RH% Sonde
humidité ambiante
-
-
-
Demande de production de vapeur
La bande proportionnelle Bp est la valeur en pourcentage de l'humidité autour du point de
consigne, dans cette valeur, l'humidificateur opère en mode proportionnel. Exemple : si la bande
proportionnelle est configurée sur la valeur par défaut 10% (±5 % valeur du point de consigne)
et l'humidité a été configurée à 50%, en dessous de 45%, l'humidificateur opérera à 100% de
production de vapeur ; au-dessus de 55% d'humidité, l'humidificateur ne produira pas de vapeur.
Entre 45% et 55%, l'humidificateur réglera la production de vapeur de façon optimale.
-
[S9=6] Fonctionnement PROPORTIONNEL avec sonde d'humidité ambiante 0-10Vdc +
sonde canal de limite 0-10Vdc (HUMIDOSTAT INTÉGRÉ) :
Ce type de fonctionnement prévoit la production de vapeur en mode proportionnel,
l'humidificateur réglera la production de vapeur en mode automatique, en fonction de la
demande dans le milieu, selon le réglage configuré et la valeur mesurée dans la conduite.
Configurer la variable de deuxième niveau
S9=6 et brancher le signal 0-10Vdc de la
sonde d'humidité ambiante (0-100 % HR)
aux bornes 16 et 17 ; en particulier à la
borne 16 brancher le signal VRH, à la borne
17 brancher GND.
10Vdc de la sonde canal (0-100 % HR) aux
bornes 22 et 23 ; en particulier à la borne 22
brancher le signal VRH et à la borne 23
brancher GND. Pour plus d'informations sur
la sonde canal, consulter le chapitre 3 lié à
la programmation (variables StC, r0, t1).
Page 20
Brancher le signal 0-
MANUEL D'UTILISATION
VRH
GND
RH% Sonde
d'humidité
ambiante
0-10V
GND
VRH
RH% Sonde
RH% Sonde
d'humidité
d'humidité
ambiante
canal
0-10V
Rév.01-18
Activation
GND
VRH
Activation
0-10V
