VOLET ROULANT
MOTEUR ILMO SHORT

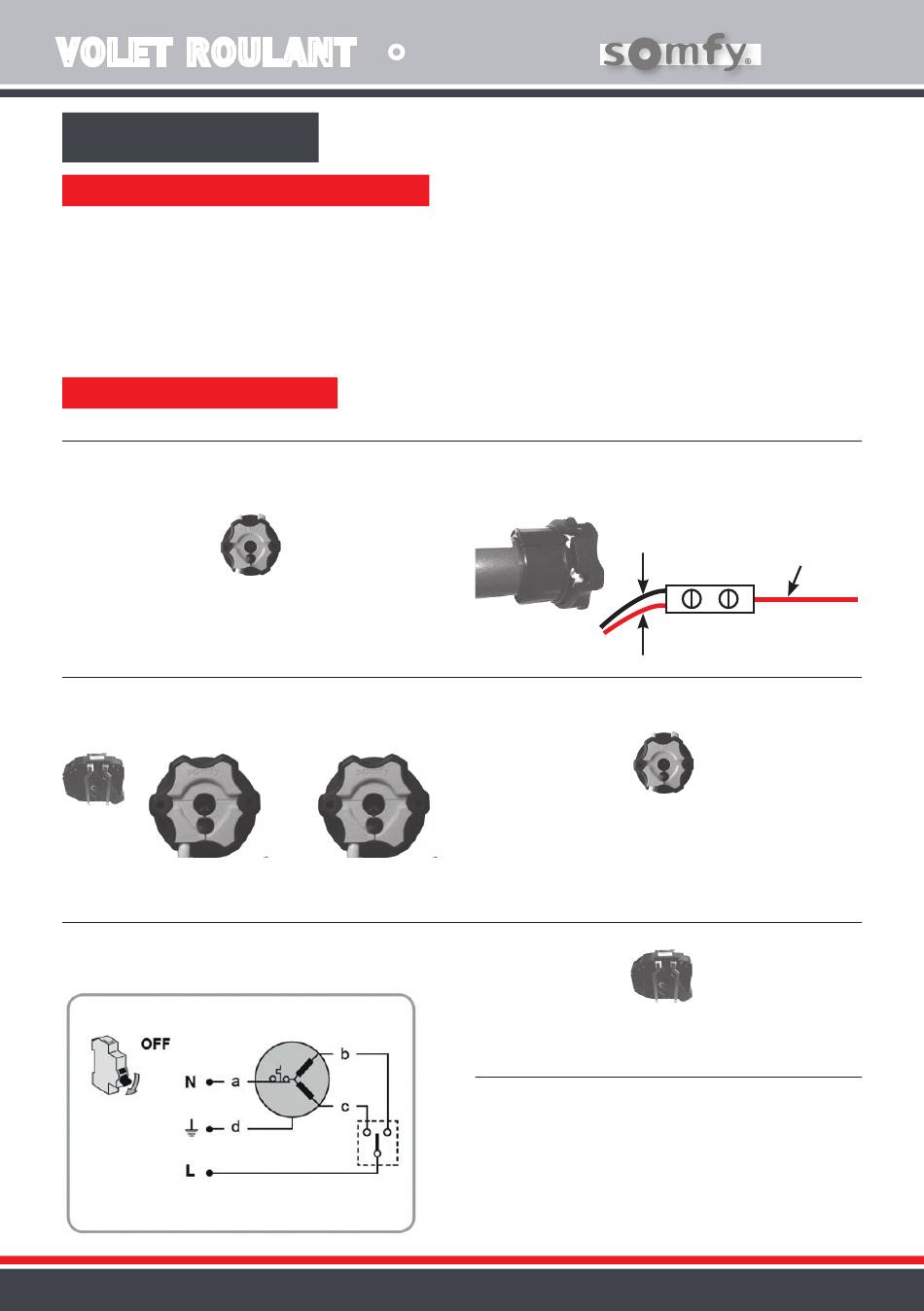

1 - Présentation du moteur ILMO
Ce moteur est PRÊT à L'EMPLOI. Tester la course du volet et vérifi er qu'il s'arrête aux positions haute et basse
désirées. Le moteur ILMO est un moteur fi laire avec réglage des fi ns de courses en automatique. Il a besoin
d'arriver en butée pour s'arrêter :
- En haut, lorsque les butées de lame fi nale sont arrêtées par l'entrée du coff re.
- En bas lorsque le tablier est arrêté par l'appui de fenêtre (les verrous Clicksur sont tendus).
Il calcule ses fi ns de courses lors de ses 4 premiers cycles (1 cycle = montée/descente) puis tous les 56 cycles.
Le premier cycle est réalisé en usine et les 3 suivants sur le chantier. Si besoin (recoupe des coulisses...) vous
pouvez forcer le moteur à recalculer ses fi ns de courses.
2 - Réglages optionnels
Si les fi ns de course ne conviennent pas : remise à zéro des fi ns de course.
ÉTAPE 1 : Couper l'alimentation de l'installation.
ÉTAPE 3 : Enclencher l'alimentation de l'installa-
tion. Le moteur va réaliser 2 va-et-vient successifs
pour indiquer que la remise à zéro a été réalisée.
1er bref mouvement
ÉTAPE 5 : Rebrancher les 3 fi ls normalement
dans l'inverseur comme à l'origine.
8
•
Motorisation Motorisation
+
2eme bref mouvement
ÉTAPE 2 :
Au niveau de l'interrupteur, débrancher les
fi ls Noir et Marron du moteur, et le fi l de l'alimentation.
Puis, brancher ces 3 fi ls ensemble sur un Domino.
Noir du moteur
Marron du moteur
ÉTAPE 4 : Couper l'alimentation de l'installation.
ÉTAPE 6 : Enclencher l'alimentation de
l'installation.
ÉTAPE 7 : Réaliser 4 cycles complets afi n de
valider les fi ns de courses. (1 cycle = 1 montée
+ 1 descente)
Neuf Neuf
Phase de
l'alimentation
Marron
